Руководство пользователя. п. 5. )

Организация СИСТЕМЫ позволяет оператору контролировать на одном рабочем месте до1000 объектов, однако это количество должно поддерживаться соответствующей разрешающей способностью монитора компьютера (см. Автоматизированное рабочее место оператора СИСТЕМЫ Руководство пользователя ).

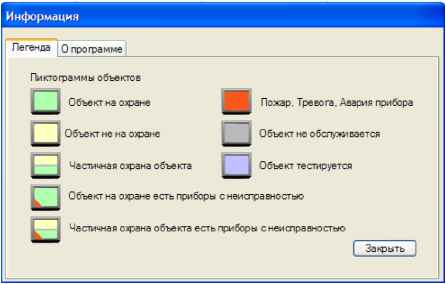

События, приводящие к изменению состояния объектов, находят отражение в изменении вида пиктограмм в Поле пиктограмм объектов.

В этом поле отображается состояние закрепленных за рабочим местом оператора объектов. Каждому состоянию соответствует свой цвет значка - пиктограммы объекта. Это решение обеспечивает простоту и наглядность представления информации оператору.

( см. Автоматизированное рабочее место оператора СИСТЕМЫ. Руководство пользователя. п. 7)

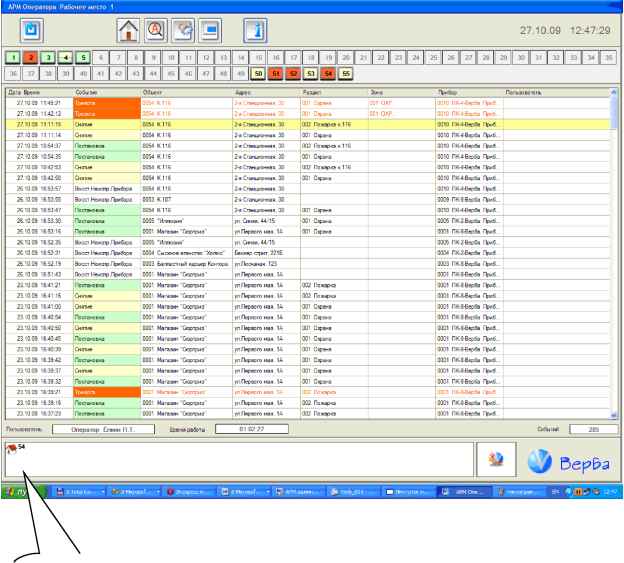

Для привлечения внимания оператора тревожные события сопровождаются звуковым сигналом, а в Поле индикации тревожных объектов появляется пиктограмма объект с номером объекта, на котором произошло событие.

( см. Автоматизированное рабочее место оператора СИСТЕМЫ. Руководство пользователя. п. 9.1 )

Поле индикации

тревожных объектов. Пиктограмма объект

Содержание события отражается в Поле журнала восприятия информации тип событий также выделятся цветом.

событий. Для удобства

8.1. МОНИТОРИНГ СОСТОЯНИЯ ОБЪЕКТА.

Подробная информация о привлекшем внимание объекте содержится в рабочем пространстве Информация об объекте.

параметров

Поле информации о параметрах

(см. Автоматизированное рабочее место оператора СИСТЕМЫ.

Руководство пользователя. п.7. )

Правила перемещений по рабочим пространствам АРМ оператора подробно изложены в Автоматизированное рабочее место оператора СИСТЕМЫ. Руководство пользователя .

8.1.1. ЖУРНАЛ СОБЫТИЙ НА ОБЪЕКТЕ.

При индикации тревожного события (появлении пиктограммы объект в Поле тревожных событий, сопровождаемым звуковым сигналом), кликом на пиктограмму оператор входит в рабочее пространство Информация об объекте.

Объею Адрес

2-я Стани онна>.30

- Пар

tj. Олр^на Раздел 1 DXP. ГЬибор 10 ПК-4-ВерБй

ПожаркзкПЕ Раздепг ПОЖ Г^мбор 10 ПК Верба Приборы

Щ Пользе BuTej-pi Пгвны

Жизнап событий

ТП Событий

Событие 27.1а09 11:45:21 Тревс Раздел I 0Q1 Охрана Зона Г001

Дота Bp. .

(см. Автоматизированное рабочее место оператора СИСТЕМЫ. Руководство пользователя. п.9.1. )

В этой вкладке, в наглядном виде представлена вся требуемая для принятия решения информация о событии на объекте.

Кроме того, здесь представлены поля, направляющие действия оператора. Увидев возникновение тревожной ситуации, оператор должен нажать на кнопку Подтвердить . При этом прекращается звуковой сигнал. И время возникновения тревожной ситуации, и время реакции оператора фиксируются в базе данных, что позволяет впоследствии проанализировать действия оператора. Предприняв предписанные внутренними инструкциями и регламентами действия, оператор описывает их в докладе, выбирая соответствующий ситуации доклад из списка типовых докладов.

Объект I Адрес

Олрана Раздел 1 ОХР. Прибор 10 ПК-4-ВерБа ПолсаркнкПб Раздел 2 ПОЖ. Г^ибор 10 ПК-*-Верба - Приборы

Пользо ва теги Планы

Журнал собыгрй

т

3 Вренр Событие 10Э 11:45:21 1 Тревога

2710 09 11:42:12

27.10.09 11:11:15

271009 11:11:14

2710 09 10:54:37

2710 09 10:54:35

13ЭПТ5Ю|ЯЙЕЯ1

002 Похарга...

0010 ПК-4-Ве.

0010 ПК-4-Ве.

Группа отлравл&на

Группа прибмгв ма объект

Сообцено представитепо

Ло>иое срабатыгание

Действие Дощ-нд

(см. Автоматизированное рабочее место оператора СИСТЕМЫ. Руководство пользователя. п.9.1. )

Оператор также имеет возможность дополнить типовой доклад расширенной информацией, составив дополнительный доклад в произвольном виде.

□бьенгт 54 KLIIG Дирес [г

Паранегры Состояние объекта I 0;=ранй Рйздеп 1 ОХР. Прибор 10 ПК-1-Верба

Пожарка к 11Е Раздал 2 ПОХ! Прибор 10 ПК

Пттаны

; Журнал сс-бып*

I Все событии объекта

Событий

Событие 27.1QQ9 11:45:21 Треи Раздел IQQ1 OitpaHa Зона I001

Докгвд

[фактпроникновения вобием

(см. Автоматизированное рабочее место оператора СИСТЕМЫ. Руководство пользователя. п.9.1. )

Отдельно рассмотрим единственную тревожную ситуацию, определяемую фатальной аварией СИСТЕМЫ, а именно - потеря связи с концентратором.

При этом теряется связь пультового комплекса (в том числе и АРМ оператора) с объектовыми приборами. Оборудование пультового комплекса диагностирует эту проблему и формирует соответствующее сообщение.

Автоматизированное рабочее место оператора СИСТЕМЫ. Руководство пользователя. п.9.2.

Объектовые приборы в это время продолжают выполнять свои функции. Если во время отсутствия связи на объектах происходили какие-либо события, извещения от объектовых приборов будут доставлены на пультовой комплекс после восстановления связи.

Во внутренних регламентах необходимо предусмотреть эту ситуацию, обучить персонал действиям для восстановления связи, учитывая необходимый для этого, достаточно высокий уровень компьютерной грамотности.

8.1.2. ПАРАМЕТРЫ ОБЪЕКТА.

Помимо журнала событий, оператор может получить полные сведения об объекте, перемещаясь по вкладкам в рабочем пространстве Информация об объекте.

Потребность в этом появляется, в первую очередь, при ликвидации тревожной ситуации, когда участникам этой работы требуются уточненные данные о проблеме и способах ее решения. Участниками могут быть, помимо операторов СИСТЕМЫ, и представители обслуживаемого предприятия, и члены группы быстрого реагирования, и

руководство охранного предприятия. В случае пожара, безусловно, вся требуемая информация передается пожарной команде.

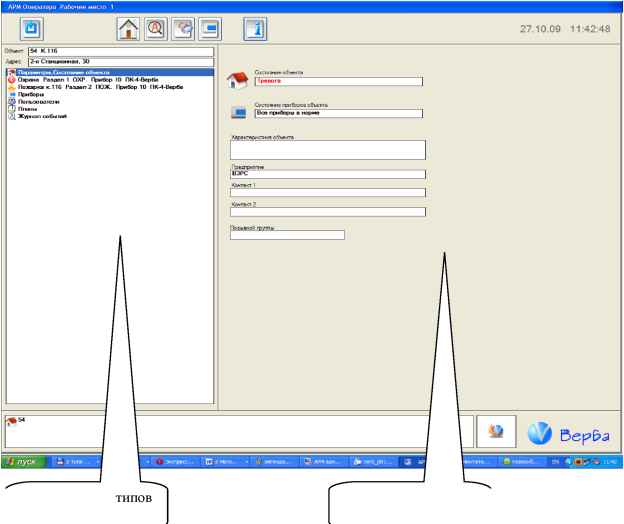

Сведения о состоянии и параметрах объекта содержатся во вкладках:

- Параметры. Состояние объекта.

27.10.09 11:42:48

Объект 154 кие

Аарес \2-я Станиисннан. 30

Oxpaia Раздел 1 ОХР Прибор 10 ГК-Верба

ПожщлшкПБ Раздел 2 ГОЖ. Прибор 10 ПК-4-Верба ш Г^боры

Пользо вагегн Планы

. Журнал событий

Состояние объекта

Состояние приборов объекта

I Все лриборы в норме

>араю-еристга объекта

(см. Автоматизированное рабочее место оператора СИСТЕМЫ.

Руководство пользователя. п. 7.2)

На этой вкладке оператор получает общую информацию об объекте, о состоянии обслуживающего его прибора (приборов), и быстрый доступ к контактным лицам обслуживаемого объекта и группы быстрого реагирования.

Окна состояния разделов.

□бъе ИТ Адрес

2-я Станимоннар, 30

Пожарка к 11Е Рж Приборы

п2 ПОЖ. Прибор 10 ПК-4-Верба

] Планы

Состолмие раздегв I Тревога^

27.10.2009 11:45:21

I Управление раздеп:?н

(см. Автоматизированное рабочее место оператора СИСТЕМЫ.

Руководство пользователя. п. 7.3)

Здесь можно увидеть развернутую информацию о привлекших внимание разделах.

Цвета пиктограмм разделов характеризуют состояние раздела и дают информацию о том, какой раздел (его номер и тип - охранный или пожарный) вызвал изменение состояния объекта.

Окно планов объекта.

Адрес I цяПервого мая. 1А

ПараметрыХостояние объекта □ крана Раздел 1 ОХР. Прибор 1 ПК-8-Верба Пожарка Раздел 2 ПОЖ. Прибор 1 ПК-В-Верба ш Приборы ф Пользователи

г® Журнал событий

[Складские и подсобные помещения

(см. Автоматизированное рабочее место оператора СИСТЕМЫ. Руководство пользователя. п. 7.6)

Также как и Окна состояния разделов, информация в этом окне позволяет в^хявить источник возникновения тревожн^хх состояний объекта, направить действия обслуживающего персонала и группы быстрого реагирования или пожарной команды на конкретный участок объекта. При наличии в планах объекта схемы подъездных путей, эта информация позволит соответствующим службам ускорить доступ к объекту.

- Окно состояния приборов, обслуживающих объект.

Нарушение работоспособности приборов (отсутствует питание 220 В, аккумулятор разряжен, потеряна связь с прибором, нарушение линии оповещения, корпус открыт), обслуживающих объект, воспринимается СИСТЕМОЙ как тревожное событие, наряду с пожаром и несанкционированным проникновением на объект.

□ &ьект 55 К.П5КБ

Адрес I 2-я Станционная. 30

ji.Состояние объекта

Комната переговоров Раздел 3 ОХР. Прибор 1 ПК-в-Верба □ бьемник под столом Раздел! ОХР. Прибор 11 ПК-2-Верба Ч пепельницы Раздел 2 ПОЖ. Прибор 11 ПК-2-Верба Приборы

2! Планы

Журнал событий

□01 Прибор 1

[Прибор обслаживается

Сеть

Y [Норма 02.10.0Э 13.05.lT

□ и

[Закрыт 02.10.03 13.05.10 [

Время нзенения парметрРБ 102.10.2009 13:00:42 1

Батарея

орма 02.10.09 13.05.10

Свя;

Норма 02.10 03 13.05.10 [

* Л|

[н

Норма 02 10 ОЭ 13 05 1 0

Время Bbirpij3h!.H параметров 115.09.2009 15:31:ЗБ 1

Время программироБзння

Характеристика

Параметры программирования

(см. Автоматизированное рабочее место оператора СИСТЕМЫ.

Руководство пользователя. п. 7.4)

9. ОБЕСПЕЧЕНИЕ БЕЗОПАСНОСТИ СИСТЕМЫ.

Ввиду особой важности проблемы, все решения, касающиеся обеспечения безопасности СИСТЕМЫ, выносятся в отдельный раздел, пусть даже о многих из них упоминалось в других частях документа.

9.1 ЗАЩИТА ОТ НЕСАНКЦИОНИРОВАННЫХ ДЕЙСТВИЙ В СИСТЕМЕ.

Одним из факторов безопасности является недопущение работы с СИСТЕМОЙ неполномочных лиц. Для этого создана структура создания идентификаторов, - логинов и паролей, для пользователей СИСТЕМЫ.

Первым уровнем защиты для запуска программных компонентов СИСТЕМЫ является требование входа в операционную систему компьютера под учетной записью администратора.

Вход в программы АРМ администратора и АРМ оператора защищены логинами и паролями пользователей. Для первого входа в программу АРМ администратора применяются предустановленные логин и пароль, которые следует после первого же входа в программу заменить на назначенные.

Вход в программу АРМ оператора осуществляется по логину назначенные через АРМ администратора.

и паролю,
