Существуют события, инициируемые оказываемыми персоналом пульта.

управляющими

воздействиями,

Фактически, отсутствие связи с приборами равносильно потере контроля за состоянием охраняемых объектов и представляет собой наиболее опасную аварийную ситуацию.

Приборы могут передавать извещения о событиях также представителям объектов на сотовые телефоны в виде SMS сообщений, если это задано в параметрах приборов:

Особое внимание в СИСТЕМЕ уделено наглядному, интуитивно понятному представлению информации о событиях дежурному персоналу. Информация о произошедших событиях представляется, не только журнале событий, но и в привлекающих внимание оператора изменениях цвета пиктограмм объектов.

Для тревожных событий предусмотрены особые меры по привлечению внимания и контролю реакции оператора. Во-первых, сопровождается звуковым сигналом. Во-вторых, пиктограмма с номером тревожного объекта высвечивается в поле Индикации тревожных объектов.

APW Оператора Pai

26.10.09 16:59:48

10 11 12 13 14 15 1G 17 13

1Э 20 21 22 23 24 25 26 27 28 23 30

32 33 34 35

38 37 38 ЗЭ 40 41 42 43 44 45 48 47

4Э ц 50 , 51 5Э 53 54 55 J

Пользователь

-

I Операгор ёпкин П.Т. Время работы

0>бытий I 233

(см. Автоматизированное рабочее место оператора СИСТЕМЫ. Руководство пользователя. п. 9.1)

Поле индикации

тревожных объектов. Пиктограмма объект

Оператор получает дополнительную информацию о тревожном событии и месте его возникновения (см. Автоматизированное рабочее место оператора СИСТЕМЫ. Руководство пользователя). Система предлагает оператору подтвердить обработку тревожного события, обеспечивает ввод формализованных и произвольных докладов оператора.

12.11.10 15:28:02

Объект 4 Сыскное

Апрес I Беккер стриг. 221Б

. Параметры.Состояние объекта I Охрана Раздел 1 ОХР. Прибор 4 ПК 2 Верба

Пожарка Разжп 2 ПОЖ. Г^бор 4 ПК-2 Верба

Приборы 1 Пользователи ф Планы

Li Журнал со бы п*

I Все собы

[Сообщено представитело

Группа отправлена

Tpjnna прибыгв на объект

[Сообщено пожарным

Раздел 001 Оярана

(см. Автоматизированное рабочее место оператора СИСТЕМЫ. Руководство пользователя. п. 9.1)

7. РАЗВЕРТЫВАНИЕ И КОНФИГУРИРОВАНИЕ СИСТЕМЫ

Под развертыванием СИСТЕМЫ понимается размещение, установка и монтаж программно-аппаратных средств пультового комплекса, конфигурирование пультового комплекса, конфигурирование объектового оборудования, и монтаж его на объектах.

До начала работ по развертыванию нужно выполнить подготовительные операции, нужно определить:

- структуру объектов,

- привязку приборов к объектам,

- типы объектовых приборов, обслуживающих объекты, прежде всего по количеству контролируемых шлейфов сигнализации (ШС),

- местоположение приборов на объектах,

- помещение, где располагается пультовой комплекс,

- количество рабочих мест операторов СИСТЕМЫ,

- каналы связи между объектовым оборудованием и ГТС, только GSM, офисная АТС).

аппаратурой пульта (GSM

У одного Предприятия - потребителя услуги, может быть множество подразделений и помещений, как территориально разнесенных, так и расположенных в одном здании. Решение, какие подразделения или помещения принимать за отдельные объекты, принимает потребитель, но

для обеспечения эффективной охраны необходимо убедиться, что параметры объекта удовлетворяют описанным в п. 4. критериям. В предельном случае возможна ситуация, при которой в состав объекта входит один раздел, а раздел состоит из одной зоны. Но при этом объект, в представлении СИСТЕМЫ, все равно является трехуровневой структурой. Площади и территории, входящие в состав разнотипных разделов, могут пересекаться. Например, этаж в здании может быть представлен одним разделом пожарной охраны, но на этом этаже могут быть несколько помещений, являющихся разделами для защиты от проникновения.

При закреплении приборов за объектами надо не забывать, что один прибор может обслуживать несколько объектов, в то же время, как и один объект может охраняться несколькими приборами.

При назначении нескольких объектов на обслуживание одним прибором, нужно учитывать некоторые проблемы, которые могут возникнуть в процессе эксплуатации. Например, при снятии прибора с обслуживания для перепрограммирования все объекты, обслуживаемые этим прибором, остаются на это время без охраны.

7.1 РАЗВЕРТЫВАНИЕ ОБОРУДОВАНИЯ ПУЛЬТОВОГО КОМПЛЕКСА

Пультовой комплекс может размещаться как в офисе охранной организации, так и в здании, в котором расположены охраняемые объекты, или в каком-либо отдельном помещении. Решение зависит от типов и количества охраняемых объектов, технических возможностей охранного предприятия.

Необходимо, при выборе помещения и места установки аппаратуры пультового комплекса, исключить возможность несанкционированного доступа к оборудованию неполномочных лиц.

После определения количества и структуры обслуживаемых объектов, количества объектовых приборов, выбирается вариант конфигурации пультового комплекса, -компактная, типовая или расширенная (п.3.4. настоящего документа).

Инсталляция программных средств описана в Комплексная система безопасности и управления ВЕРБА. Руководство по установке программного обеспечения системы . Работы по развертыванию пультового комплекса начинаются с установки сервера СИСТЕМ!. На компьютер, выделенный для сервера СИСТЕМ!, устанавливается База Данных и программа Коммуникатор ТК.

Далее устанавливается АРМ администратора СИСТЕМЫ. В зависимости от выбранной конфигурации пультового комплекса АРМ администратора размещается или на компьютере, выполняющем функции сервера СИСТЕМЫ, или на отдельном компьютере. Во втором случае необходимо, чтобы компьютеры были связаны через локальную сеть. Организация локальной сети должна обеспечивать доступ компьютеров пультового комплекса к Базе Данных СИСТЕМЫ.

Как говорилось выше, устойчивость работы СИСТЕМЫ повышается при развертывании отдельной локальной сети, обслуживающей исключительно компьютеры пультового комплекса СИСТЕМЫ. Эффективным и недорогим решением может быть применение беспроводной локальной сети на базе протоколов Wi-Fi.

К серверу СИСТЕМЫ подключается концентратор телефонных каналов. Концентратор подключается к компьютеру через COM-порт, реализованный на основе USB-интерфейса.

На компьютере, выделенном для рабочего места администратора системы устанавливается программа АРМ администратора.

На компьютеры, выбранные для рабочих мест операторов, устанавливается программа АРМ оператора

Далее из компьютеров АРМ администратора и АРМ операторов обеспечивается доступ к файлам базы данных системы через локальную сеть.

На этом развертывание пультового комплекса СИСТЕМЫ завершается.

Перед развёртыванием системы на объектах должно быть выполнено следующее:

- определено, какие помещения или территории определяются как объекты,

- определено, какие приборы используются для охраны объектов,

- определены охранные и пожарные разделы

- заданы методы постановки на охрану / снятия с охраны, тактики охраны разделов.

- выбран способ связи,

- определены контактные лица на объектах, отвечающие за охрану объектов.

После этого следует перейти к конфигурированию СИСТЕМЫ, которое можно разбить на две части, - конфигурирование пультового комплекса и конфигурирование объектовых приборов.

7.2 КОНФИГУРИРОВАНИЕ ПУЛЬТОВОГО КОМПЛЕКСА

Конфигурирование осуществляется с помощью АРМ администратора и в той последовательности, которая приведена в Автоматизированное рабочее место администратора СИСТЕМЫ. Руководство пользователя .

7.2.1. КОНФИГУРИРОВАНИЕ АППАРАТУРЫ ПУЛЬТОВОГО КОМПЛЕКСА

При конфигурировании задаётся тип используемого концентратора, и вводятся номера телефонов пульта, на которые, в последствии будут звонить объектовые приборы для передачи извещений.

Для того, чтобы обеспечить передачу команд управления на объектовые приборы, определяется коммуникатор концентратора, через который будут делаться звонки на объектовые приборы.

7.2.2 КОНФИГУРИРОВАНИЕ РАБОЧИХ МЕСТ ОПЕРАТОРОВ

В систему вводится информация о рабочих местах оператора, в том числе о распределении объектов по рабочим местам. За рабочими местами закрепляются операторы системы.-

Для обеспечения круглосуточной, посменной работы операторов СИСТЕМА позволяет закреплять за одним рабочим местом несколько операторов.

7.3 КОРРЕКТИРОВКА СПРАВОЧНИКОВ СИСТЕМЫ

Справочники СИСТЕМЫ задают:

- максимальное количество событий, отображаемых на АРМ оператора,

- тексты типовых докладов операторов, предлагаемых в ответ на события в

СИСТЕМЕ.

По умолчанию, максимальное количество событий, отображаемых на рабочем месте оператора, установлено равным 1000. Администратор СИСТЕМЫ может изменить это значение на любое, большее 100.

Тексты типовых докладов могут быть изменены, в справочник могут быть добавлены новые доклады.

7.4. ВВОД ПРЕДПРИЯТИЙ И ПОЛЬЗОВАТЕЛЕЙ

В систему вводится информация о предприятиях, которым принадлежат охраняемые объекты, эта информация включает в себя реквизиты предприятия, а так же фамилии лиц, назначенных для контактов с охранным предприятием. Для каждого предприятия задаётся список работников, которые имеют права на выполнение на объектах постановок на охрану и снятие с охраны.

7.5.ЗАДАНИЕ СПИСКА ОБЪЕКТОВ

Информация об объектах, вводимая в систему, включает в себя следующее: наименование и адрес объекта, наименование предприятия, к которому относится объект, фамилии работников предприятия, которые назначены, как контактные лица для этого объекта, другая информация.

7.6.ВВОД ИНФОРМАЦИИ ОБ ОБЪЕКТОВЫХ ПРИБОРАХ

При вводе информации о приборах в СИСТЕМУ вводятся такие атрибуты, как тип прибора, его наименование, определяется место где прибор установлен.

Представление приборов в СИСТЕМЕ и взаимосвязь их с объектами охраны описано в разделах 4,5.

Ниже пояснено конфигурирование коммуникаторов объектовых приборов, обеспечивающих организацию каналов связи между объектовыми приборами и пультовым комплексом.

Конфигурирование осуществляется с помощью АРМ администратора.

Также, как и в Концентраторе ТК, модули коммуникаторов объектовых приборов состоят из коммуникатора GSM-сети и коммуникатора ГТС.

При конфигурировании коммуникаторов задаются номера телефонов пульта, на которые прибор будет осуществлять дозвон при передаче извещений, определяется последовательность выбора номеров телефонов пульта, задаётся телефон для отправки SMS сообщений.

робъекты приборы ~

Магазин Сюрг1[И1з ул.Первого Pлжcк[Ml)[IlжcгиЯ йанк пр.Экр^ &агластиый нарьер, К[}нт[];}а у| Сысгакагенства Холмс БЩ Иллимия ул. Синяя, 44/15 К.Ш1 Maphsenihr 2-я Станципш) КЛИОиТС 2-11 Станционная K.1U 2-лС-гаицноинад, 30 К.1[}7 2-д Станциаинал, 30 К.116 2-д Станционная, ЪЧ К.115КВ 2-д Станционная, 30

Комм>нинаторы прибора

ТегЕОчны пупьтз

Тип I Ноиер TeretpHa Модуль

Э13-747-Э1-75 101

983-123-04-23 100

Номер ТЕлефэна пульта

I шшшщ

I и Передавать тестовые соойде*-

Удат>1ть I

Новый I

Иаменить~

пуск 41

(см. Автоматизированное Рабочее Место администратора.

Руководство пользователя. п. 6.4.3)

Из описания принципов организации канала передачи данных (п. 3.3) следует, что целесообразно осуществлять связь GSM коммуникаторов объектового прибора с GSM коммуникаторами Концентратора, и ГТС коммуникаторов с ГТС коммуникаторами Концентратора соответственно.

7.7.ПРОГРАММИРОВАНИЕ ОБЪЕКТОВЫХ ПРИБОРОВ

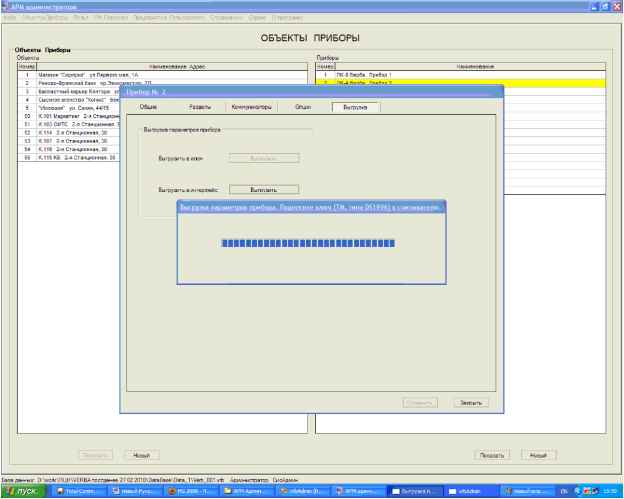

После того, как на этапе конфигурирования в Базу Данных внесены параметры объектовых приборов, эти параметры надо перенести в приборы. Эта процедура осуществляется средствами АРМ администратора. Прибор подключается к USB-порту компьютера и данные загружаются в него. Также данные конфигурации прибора могут быть перенесены в прибор с помощью электронн^хх ключей Тсиок Мешсгу обладающие перезаписываемой памятью. Для этого в комплект поставки СИСТЕМЫ входит специальный считыватель, подключаемый к USB-порту компьютера, на котором размещен АРМ администратора. Последний способ применяется тогда, когда программируемый прибор уже размещён на объекте.

( см. Автоматизированное Рабочее Место администратора. Руководство пользователя. п. 6.5)

После программирования прибор начинает функционировать по заданным для него в СИСТЕМЕ параметрам.

В СИСТЕМЕ реализована технология, обеспечивающая синхронизацию параметров приборов, записанных в базе СИСТЕМЫ и в приборе. После того, как в Базу Данных были внесены параметры нового прибора, или параметры существующего прибора были изменены, прибор автоматически объявляется не обслуживаемым, что отобразится в виде события Прибор не обслуживается на рабочем месте оператора, контролирующего работу данного прибора. После этого, извещения, поступающие от прибора не будут обрабатываться пультом. После того, как параметры конфигурации прибора будут успешно загружены в прибор, последний посылает в пульт извещение о программировании прибора и извещение с информацией о состоянии прибора. При получении этого извещения прибору автоматически присваивается статус обслуживаемого и поток извещений от прибора обрабатывается СИСТЕМОЙ в обычном порядке.

8. ОРГАНИЗАЦИЯ РАБОТЫ ДЕЖУРНОГО ПЕРСОНАЛА ПУЛЬТА

В дежурном режиме работа СИСТЕМЫ осуществляется под наблюдением и управлением операторов, контролирующих ситуацию на объектах средствами АРМ оператора.

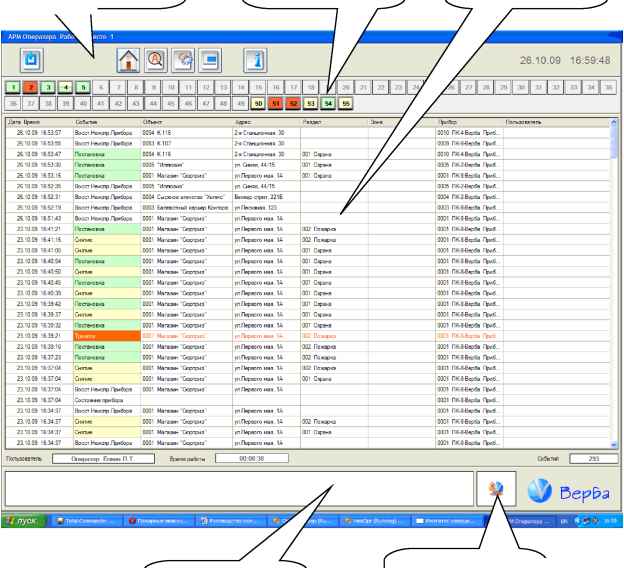

Организация рабочего пространства АРМ оператора обеспечивает полное и наглядное представление состояния контролируемых объектов в реальном масштабе времени.

Поле рабочего

v. н

Поле пиктограмм объектов

Поле журнала

событий

Поле индикации тревожных объектов

Поле индикации состояния связи с концентратором.

( см. Автоматизированное рабочее место оператора СИСТЕМЫ.
