I Прнмен№-ь~

DWERBAVDalaEaseKData nVerb 001 00 02.vrb Администратор CmcAimi

(см. Автоматизированное рабочее место администратора СИСТЕМЫ. Руководство пользователя. п. 6.4.1.)

Количество зон в разделе может варьироваться от одной до общего количества зон прибора.

Следует обратить внимание на важный момент. Зоны, объединенные в раздел, управляются (ставятся на охрану / снимаются с охраны) совместно, но при этом могут использовать разные методы постановки и разные тактики.

Объекты Приборы Пульт РМ Персонал Предприятия Пользователи Справочники Сервис О программе

Объекты При

Объекты

1 I Ломбард Новосибирск, ул. И

Пункт приема цветт

Гараж Новосибирск,Толмачев J

Бухгалтерия Новосибирец, ул.

23 Пристройка Новосибирс!, ул.

24 Офис магазина Hoвocи6иpc;, у|

25 Обшржитие для временных

II Разделы Коммуникаторы Вы

Щ-- Разл оны

B-tJ Разд ::ала

[ j-i Объект 22 Торговый зап. цокольный э В^Э Зоны раздела : -О -Зона 1 -б Зона 2 Ключи раанела

Зона! Раздела 1

-Наименование -

□кранная

[Подъезд для грузового трансш

0 С закр. дверью

О С откр. дверью

□ Авгопостановка

I □ Использовать задержку] в

I !=1далить I I Изгуен№ ь Применить

I Отменить I Закрьггь П I Новый

Базаданиыя: D.WERBAVDataBaseVDataJWerb 0[n 00 02.vrb Администратор CncAQMHh

(см. Автоматизированное рабочее место администратора СИСТЕМЫ. Руководство пользователя. п. 6.4.1.)

Пример. Помещение, внутри которого находится считыватель электронного ключа Touch Memory, представляет собой одну зону. Остальные зоны этого раздела относятся к другим помещениям. В этом случае, очевидно, целесообразно именно к этой зоне применить тактику Использовать задержку взятия и тревоги.

Таким образом, все используемые ШС прибора, представляемые в СИСТЕМЕ виде зон, привязываются, на логическом уровне, к объектам в составе объектов.

в

Объекты I

Объекты

Общие

I I Разделы Комм1никаторы Выгрузка

Ломбард Новосибирск, ул. И Пункт приема цветных метал Гараж НоБосибирск,ТолмачеБс| Бухгалтерия Новосибирск, ул.

Колодный склад г. Обь, ул. Лен|

Торговы

п, цокольный Э'

Пристройка Новосибирск, ул.

Офис магазина Новосибирск, у 06ш,ежитие для временных ра6(

Раздел О Неиспольз1емые зоны Раздел 1 Пожарная сигнализация Объект 2 Пункт приема цветныи + Зоны раааела Раздел 2 Ояранна)

I.....I* Объект 2 Пункт прне(

El-J Зоны раздела Ключи раздела

I Показать

I Измениг ь^ I Применить !

Закрыть I П I Новый

Базаданныи: D:WERBA\DalaBase oldVDataJ Werb 0D1 DD DZvrb Ддмнннстрдтор СнсДдмнн

(см. Автоматизированное рабочее место администратора СИСТЕМЫ. Руководство пользователя. п. 6.4.1. )

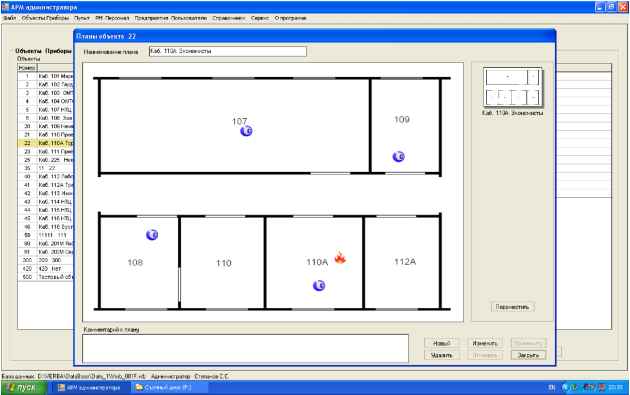

Важным атрибутом объектов является их графические изображения - планы. Они могут быть выполнены в виде чертежей, а могут представлять собой фотографии (например, спутниковые) объектов. Планы должны быть выполнены в форматах jpg или bmp На планы можно поместить пиктограммы зон, отображающие реальное размещение шлейфов на объекте. Пиктограммы принимают тревожную окраску, если тревога вызвана отработкой соответствующих шлейфов.

(см. Автоматизированное рабочее место администратора СИСТЕМЫ. Руководство пользователя. п. 6.4.1.)

Одному объекту могут соответствовать несколько планов. Например, отображение объекта в разных масштабах, или же чертеж и фотография объекта, а может быть, планы объекта и схема подъезда к нему. Все это позволяет дежурному персоналу, во-первых, самим лучше оценить события, происходящие на объекте, а, во-вторых, предоставить группе реагирования или пожарной команде дополнительную информацию.

Прикрепление планов к объекту является не обязательным требованием, но очень полезной опцией.

Еще одним атрибутом объектов являются электронные ключи Touch Memory, с помощью которых разделы можно снимать с охраны и ставить на охрану. Это касается управления только охранными разделами, и только в том (предпочтительном) решении, при котором управление этими разделами осуществляется не кнопками, а электронными ключами.

Пожарные разделы ставятся / снимаются исключительно при помощи кнопок на приборе.

Для ввода ключей приборов в СИСТЕМУ используется считыватель электронных ключей, поставляемый в комплекте оборудования пульта и средства АРМ Администратора.

Считанный ключ ставится в соответствие пользователю охраняемого предприятия, полномочному управлять разделом.

Файл Объекты Приборы Пульт РМ Персонал Предприятия Пользователи Справочники Сервис О программе

ОБЪЕКТЫ ПРИБОРЫ

Объекты Приборы-

Объекты

Наименование Адрес

Каб.101 Маркетинг ул. 2-я Стани^юнная, 3D Каб. 102 Гардероб ул. 2-д Станци( Каб.ЮЗОМТС ул.2-0Стани^1он Ка6.104ОМТС ул. 2-Я CTanJMOHtj Ка6.107НТЦ уп. 2-Я CraitfioHia Наб. IDS Завхоз ул, З-я Стани)1с| Наб. 1D9 Начальник ОУК ул. 2-я Наб.ПОПроектироБШ^чки уп 2-i Каб 11 ОД Торговый цомВЭРС yi Каб 111 Приа*нал уп. 2-я Cranij

Каб. 225 Новогодняя 23Л

11 22

Каб, 112 Лаборатория НТЦ ул. 2. Каб, 112А 3K0H0MtiCTbi ул 2-яС Каб 113 Инженер ТЬ ул-2-яСт) Каб 114НТЦ уп.З-яСтан4иота Каб.115НТЦ КБ ул.2-яСтани>1с| .Каб,116НТЦ ул.2-яСтанционна Каб,118Бухгалтерия ул.2-яСт: 11111 111

Каб. г01М Лабчэатория исгытан!; Каб 2G2M Сервисный и^тр уп

250 250

ЭОО 300

420 Нет

500 Тестовый объект Нет

Ращел О Неиспользуег1ые si - -Раздел! Оуранный

> Объект 500 Тестовый об - Зоны раздела : \ \ -0 Зона1 Окр ! -Й Зона 2 Зона 3 Ключи раздела □li Раздел 2 Пожарный

Объект 500 Тестовый об B-iit Зоны раздела Зона 4

Ключи Разаеяа Т

Номер I ФИО Пользователя

i Зябликова Т.Т.

Г© Ключ ij[

□ Ключ заблокирован

Пользователь ФИО Должность

I Зябликова Т.Т гл.буигалтер

□ 00 МПП ВЭРС

I Новый

Показать ~ Новый

Показать~ Новъ1й~

:: E:\B3PC\VERBA\DataBase\Data 1\Ve[b 001.vrb Администратор СтепановСС.

(см. Автоматизированное рабочее место администратора СИСТЕМЫ. Руководство пользователя. п. 6.4.2.)

4.2. СТАТУС ОБЪЕКТОВ

Особого внимания заслуживают понятия, определяющие статус объектов.

Объект может быть обслуживаемым или снятым с обслуживания. Штатным, разумеется, является статус Обслуживание. Причины, по которым объект может сниматься с обслуживания, могут иметь различный характер. Приостановить обслуживание объекта может охранная организация в случае возникновения, например, организационно-финансовых разногласий с потребителем услуги. А возможно, снять с обслуживания объект может попросить владелец объекта при проведении ремонта помещений. Разумеется, перечень подобных ситуаций отнюдь не исчерпан.

Статус обслуживание / не обслуживание не влияет на работу объектовых приборов, но пультовой комплекс игнорирует извещения, поступающие от приборов, охраняющих необслуживаемый объект.

Статус Тестирование объекта используется для проверки функционирования аппаратуры СИСТЕМЫ, установленной на объекте.

Тестирование проводится, обязательно, на этапе ввода объекта в эксплуатацию в СИСТЕМЕ. Однако проверка работоспособности и эффективности оборудования и его размещения может потребоваться и в ходе плановых профилактических работ по обслуживанию средств охраны, или при каких-либо форс-мажорных обстоятельствах.

Тестируемый объект должен быть обслуживаемым. Для тестируемого объекта извещения приборов принимаются, обрабатываются, сохраняются в базе данных, выводятся в журналах событий, информационных окнах, однако, в случае поступления с объекта извещений о тревожных событиях, информация, привлекающая внимание оператора, в специальн^хх тревожных окнах АРМ оператора не выдаётся.

Управление статусом объектов осуществляется с рабочего места Администратора

СИСТЕМЫ.

Оператор СИСТЕМЫ получает информацию о статусе объекта. Статус объекта отображается цветом пиктограммы объекта (детальнее см. Автоматизированное рабочее место оператора СИСТЕМЫ. Руководство пользователя ).

Информация

Ле гемда О про фа м ме 1

Пиюофаммы объектов

jJ Объектна ояране Пожар, Тревога, Авария прибора

Объект не на охране jJ Объект не обсп>;живается

IJ Частичная охрана объекта Объект тестируется

Объектна ояране есть приборы с неиотравностью Частичная охрана объекта есть приборы с неисправностыо

Закрыть

(см. Автоматизированное рабочее место оператора СИСТЕМЫ. Руководство пользователя. п. 7)

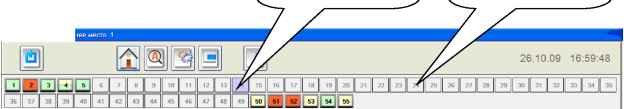

Объект в режиме тестирования.

Объект не обслуживается.

АРМ Оператора Рабо

Пользователь Оператор Епкин ПТ.

Событий I 233

; пуск,

(см. Автоматизированное рабочее место оператора СИСТЕМЫ. Руководство пользователя. п. 7)

4.3. ПЕРСОНАЛ ОХРАНЯЕМОГО ПРЕДПРИЯТИЯ

В СИСТЕМЕ содержится информация о некоторых работниках предприятия:

- Пользователи

Список работников охраняемого предприятия, из которого выбираются лица, полномочные управлять охраняемым разделом с помощью электронных ключей.

- Контакт предприятия 1 (2)

Представители руководства организации. Данные о Контактах предприятия содержатся в общей информации об охраняемом предприятии.

- Контактное лицо 1 (2)

Представители организации, полномочные решать оперативные вопросы по охране конкретного объекта. Определяются при описании объекта.

5. ПРЕДСТАВЛЕНИЕ ПРИБОРОВ В СИСТЕМЕ

Параметры прибора определяются в среде АРМ администратора.

ы Приборы Пульт РМ Персонал Предприятия Пользователи Справочники Сервис О программе

ОБЪЕКТЫ ПРИБОРЫ

Объекты Прибор!

К101 Маркетинг 2-л Станцион! К.103 0МТС 2-д Станционная, ; К.114 2-л Станцианнал, К 107 2-л Станцц[>нная, 3[) К.116 2-я Станционная, ЗО К.11БКБ 2-лСтанци[)ннан,Э0

ПК-2 Верба ПК-4 Верба ПК-а Верба

Объеип-, где при5ор

Задержка ВЗЯТИЯ cell. 15 -г\ Задержка тревоги сек. 15 ~т| Задержка готовности ПН сек. 2D -г\

параметров прибора

Время выгрузки параметров прибора

эгрузки параметров в прибор

Введите параметры прибора, нажмите кнопку Применить'

I -ОбязатЕльные параметры Удагчть Изменить ГЪимешть

I Показать~ Новьй

Показать ~ Новый ~

: D:\work\nLlHWEREAnocnfleHee27022010\DataBaBe\Data 1VVerb D[}1.vrb Администратор СисДцмин

о , tHG200S-noHQ<.BG

(см. Автоматизированное Рабочее Место администратора. Руководство пользователя. п. 6.4.1.)

Привязка прибора к обслуживаемому объекту производится через разделы. Раздел, с одной стороны, формируется из зон, соответствующих, на аппаратном уровне, шлейфам, контролируемым прибором. С другой стороны, как говорилось выше, для СИСТЕМЫ раздел является составной частью объекта.

Пошаговые действия по определению приборов описаны в Автоматизированное Рабочее Место администратора. Руководство пользователя. п. 6.4.1.).

Состояние прибора в процессе работы отслеживается дежурным персоналом на рабочих местах операторов.

□ &ьект 55 К.П5КБ

Адрес I 2-я Станционная. 30

ji.Состояние объекта

Комната переговоров Раздел 3 ОХР. Прибор 1 ПК-в-Верба □ бьемник под столом Раздел! ОХР. Прибор 11 ПК-2-Верба Ч пепельницы Раздел 2 ПОЖ. Прибор 11 ПК-2-Верба Приборы

2! Планы

Журнал событий

□01 Прибор 1

□ и

J. Л|

[н

Норма 02.10.09 13.05.10

Характеристика

Параметры программирования

(см. Автоматизированное рабочее место оператора СИСТЕМЫ. Руководство пользователя. п. 7.4)

Нарушение работоспособности приборов, обслуживающих объект, могут восприниматься СИСТЕМОЙ как тревожное событие, наряду с пожаром и несанкционированным проникновением на объект. Это происходит в тех случаях, когда повреждения прибора не позволяют ему выполнять охранные функции.

К таким повреждениям относятся критический разряд аккумуляторной батареи и разрыв связи с прибором.

В первом случае (подразумевается, что электрическая сеть, питающая прибор, отключена) прибор отключится в ближайшие минуты после индикации этого нарушения. Соответственно объект, обслуживаемый этим прибором, остаётся без охраны.

Второй случае прибор, потерявший связь с пультовым комплексом, может продолжать выполнять охранные функции, однако, поскольку информация от прибора не доходит до пульта, то такая ситуация считается тревожной.

В СИСТЕМЕ существует два способа контроля целостности работоспособности прибора и линии связи между прибором и пультом.

Можно, задавая параметры прибора через АРМ администратора, активировать функцию Передавать тестовые сообщения, и задать периодичность этих сообщений. В результате прибор в автоматическом режиме будет передавать эти сообщения на пульт через заданный интервал.

Определяя временной интервал (периодичность) передачи тестовых сообщений, следует учитывать, что слишком интенсивный поток таких сообщений может привести к перегрузке каналов связи, создавая трудности для прохождения информации о событиях, в том числе тревожных, происходящих на объектах. Кроме того, чтобы избежать кратковременных перегрузок входящих каналов связи пульта, обусловленных одновременной передачи тестовых сообщений большим количеством приборов,

рекомендуем задавать для приборов интервалы передачи отличающиеся друг от друга на 5 -10 минут.

В случае, если пультовой комплекс не получает своевременно тестовые сообщения приборов, фиксируется тревожное событие, - отсутствие связи с прибором.

Вторым способом контроля состояния прибора и наличия связи с ним является ручной запрос оператором. Оператор может запросить состояние любого из приборов, обслуживающих закреплённые за рабочим местом оператора объекты.

6. СОБЫТИЯ В СИСТЕМЕ

Событиями называются обработанные программным обеспечением пультового комплекса извещения о состояния охраняемых объектов, приборов поступающие по каналам связи и извещения о состоянии пультового оборудования. События записываются в базу даннхх СИСТЕМА! и отображаются на рабочем месте оператора, в поле Журнала событий.

APW Оператора Pa6i

кНЮ1 ПК-а-Верба Приб.

(см. Автоматизированное рабочее место оператора СИСТЕМЫ. Руководство пользователя. п. 7.1)

Детально рабочее пространство АРМ оператора описано Рабочее Место оператора. Руководство пользователя .

Автоматизированное

В СИСТЕМЕ могут происходить следующие события (цветовая гамма в таблицах соответствует цветам в АРМ оператора):

Частично смысл событий описан выше, остальные будут описываться по мере изложения материала.

в
