4.2 Рекомендации по предотвращению неисправностей

4.2.1 Не допускайте подачи на ППКОП не установленного питания переменного

4.2.2 Используйте в качестве источника резервного питания исправные аккумуляторы напряжением 12 В±0,6 В.

4.2.3 Избегайте нарушения полярности при подключении аккумулятора.

4.2.4 Избегайте замыкания проводов постоянного напряжения после подачи на ППКОП питания 220 В.

4.2.5 Избегайте закорачивания на общий провод проводов, подключенных к

4.2.6 Не допускайте попадания на соединительные провода и линии связи с ППКОП напряжений, значительно превышающих номинальное напряжение (разряды молнии, помехи от электросварки и т.п.).

4.2.7 Не используйте предохранители на увеличенные токи или увеличенное время срабатывания.

4.2.8 Для устранения скачков сетевого напряжения используйте конденсатор 0,1 мкФ 600 В, который устанавливается на клеммы первичной обмотки силового трансформатора.

4.2.9 Заземлите ППКОП.

При использовании передатчика TR-100:

4.2.10 Избегайте прокладки соединительных проводов близко к передающей антенне (не ближе 1 м), а также параллельно ей.

4.2.11 Обязательно заземлите ППКОП и передатчик на корпус ППКОП.

4.2.12 Используйте в качестве источника резервного питания исправные аккумуляторы напряжением 12 В и емкостью не менее 7,2 Ач.



ПРИЛОЖЕНИЕ A Таблица предустановочных параметров

Чувствительность ШС

Для каждого ШС чувствительность составляет 10*50=500 мсек Таблица 1 - Характеристики ШС

Особенности Зоны\ШС

Исключенная

Нормально Разомкнутая

24-Часовая

Режим ДОМ

Задержанная

Проходная

С Оконечным Резистором

Таблица 2 - Разделение ШС на области

Номера областей\ШС

1 область

2 область

3 область

4 область

5 область

6 область



Таблица 3 - Объединение ШС

ШС \Связанный ШС

Таблица 4 - Реакция ШС на нарушение

Реакция\ШС

Включение сирены

Включение реле

Передача на ЦСМ

Сброс питания ПД

Включение доп. выхода

Передача на 2-ой частоте

Переустановка ШС

-ЧЧЧЧ-

Таблица 5 - Реакция ШС на неисправность

Реакция\ШС

Включение сирены

Включение реле

Передача на ЦСМ

Включение доп. выхода

Передача на 2-ой частоте



Таблица 6 - Параметры системы

Реакция системы

Включение реле при тихой тревоге

Включение доп. вых. при тихой тревоге

Требование на исключение ШС

Автоматич. искл. ШС после 3-х тревог

Вкл. зуммера клавиатуры при тревоге

Вид шаблона сообщений

Право на исключение ШС

Режим переключения частот

Режим PIMA

Восстановление ШС после исключения



Таблица 7 - Реакция системы в режиме ОХРАНА

Таблица 8

Реакция системы

Отсутствие 220В

Неисправность АКБ

Включение сирены

Включение реле

Передача на ЦСМ

Сброс питания ПД

Включение доп. выхода

Передача на 2-ой частоте

Реакция системы

Режим системы

Подтверждение сиреной постановку на охрану

Передача сообщение о

постановке на охрану на ЦСМ

Передача сообщения о постановке на охрану на 2-ой частоте



Таблица 9 - Реакция системы в режиме СНЯТ

Реакция системы

Отсутствие 220В

Неисправность АКБ

Включение

Включение

Передача на

ЦСМ

Сброс пита-

ния ПД

Включение

доп. выхода

Передача на

2-ой частоте

Реакция системы

Режим сис-

Подтверждение сиреной

снятия с охраны

Передача сообщение о сня-

тии с охраны

на ЦСМ

Передача сообщения о сня-

тии с охраны

на 2-ой час-

Таблица 10 - Параметры сигналов

Количество Автотеста Сообщений

Кадров в пачке

Пачек 5

Таблица 11 - Передача тестов

Сообщения

Автотеста

Ручного теста

Передача на 2-ой частоте



Таблица 12 - Интервалы времени

Время анализа нарушений в связанных ШС

0 сек

Время реакции на отсутствие 220 В в режиме ВЗЯТ

10 мин

Время реакции на неиспр. АКБ в режиме ВЗЯТ

0 мин

Время реакции на отсутствие 220 В в режиме СНЯТ

10 мин

Время реакции на неиспр. АКБ в режиме СНЯТ

0 мин

Время на вход

60 сек

Время на выход

60 сек

Время звучания сирены:

255 сек.

Время работы дополнительного выхода

255 сек

Время работы реле

255 сек

Период Автотеста в режиме ВЗЯТ

1 час 00 мин

Период Автотеста в режиме СНЯТ

1 час 00 мин

Таблица 13 - Номера объектов

Номера областей

Номера объектов

1 область

не введен (0)

2 область

не введен (0)

3 область

не введен (0)

4 область

не введен (0)

5 область

не введен (0)

6 область

не введен (0)

Формат станции - не введен (0) КОД ТЕХНИКА - 1234

ГЛАВНЫЙ КОД - 5555



ПРИЛОЖЕНИЕ B Клавиатура RXN-400/RXN-410 (LCD клавиатура)

B.1 Основные характеристики

RXN-400 (RXN-410) - клавиатура с жидкокристаллическим дисплеем, 16 силиконовыми кнопками с подсветкой, 2 светодиодными индикаторами. Буквенно-цифровой дисплей имеет 2 строки по 16 символов.

Клавиатуры данного типа имеют два назначения:

- для управления состояниями контрольной панели (постановка на охрану/снятие с охраны);

- для программирования параметров техником.

Клавиатура RXN-410 аналогична RXN-400, только имеет дисплей больших размеров.

B.2 Клеммы подключения

B.2.1 Выходы питания (коричневый KEY- , красный KEY+ )

Напряжение питания: 9-15 В постоянного тока;

Ток потребления: 37 мA максимум (в ждущем режиме)

150 мA максимум (в режиме подсветки ЖК дисплея и кнопок)

B.2.2 Вход приема данных (оранжевый KEY IN )

Напряжение: 14 В (номинал) Скорость: 2400 baud

B.2.3 Выход передачи данных (желтый KEY OUT )

Напряжение: 2 В (минимум) Скорость: 2400 baud

B.3 Рабочий диапазон температур

-10°С - +45°С.

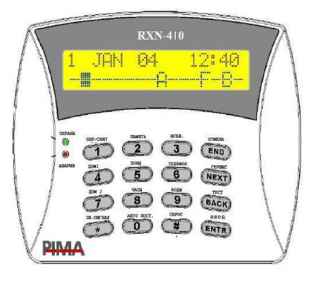

Рисунок 8 -Внешний вид LCD клавиатуры Описание функций кнопок (LCD клавиатура RXN-400)

Таблица 14 - Описание функций кнопок

Функция После Ввода Главного Кода

Функция После Нажатия С Удержанием

ОХР/СНЯТ

Постановка/снятие с охраны 1-ой области

Память тревожных событий

ИСКЛЮЧЕНИЕ

Временное исключение зон

Постановка на охрану зон, входящих в режим ДОМ

+ Код Пользователя - Постановка на охрану в режиме ДОМ

ТЕЛЕФОН

Программирование текущего времени и даты.

Программирование кодов

ЗВ. СИГНАЛ

ПРОГРАММА

СБРОС

Кнопка управления

Ручной сброс питания на Пожарном Выходе Smoke и отключение выхода сирены при неисправности ШС



Функция После Ввода Главного Кода

Функция После Нажатия С Удержанием

END (ОТМЕНА)

Кнопка управления

NEXT (NEXT)

Кнопка управления

BACK (BACK)

Кнопка управления

ENTER (ВВОД)

Кнопка управления

Описание индикаторов (LCD клавиатура RXN-400)

Таблица 15 - Описание индикаторов

Индикатор

Описание

LCD ДИСПЛЕЙ

Смотрите п.2.1

СВЕТОДИОД ОХРАНА

Постоянно горит в режиме охраны; мигает во время задержки

СВЕТОДИОД АВАРИЯ

Мигает при неисправности

Разъем для программатора

В данной версии не используется

П р и м е ч а н и е -

1 Одновременное нажатие кнопок ENTR и NEXT или ENTER и BACK изменит яркость дисплея клавиатуры.

2 Одновременное нажатие кнопок ENTR и END включает/выключает зуммер. Одновременное нажатие кнопок * (ЗВ. СИГНАЛ) и # (СБРОС) эквивалентно нажатию тревожной кнопки.

3 Светодиод АВАРИЯ мигает при наличии любой системной неисправности: Отсутствие 220 В, Неисправность АКБ, Неисправность EEPROM, Нарушение ТАМПЕРА, а также любой неисправности ШС.
