ПРИЛОЖЕНИЕ G Конфигурирование преобразователя интерфейса WIZ105SR

Поддержка Ethernet-канала осуществляется с помощью преобразователя интерфейса WIZ105SR. Для полнофункционального использования прибора необходимо выполнить конфигурирование преобразователя интерфейса WIZ105SR для чего:

1. Инсталлировать конфигуратор WIZ105SR. (загружаемый с сайта

http: www.cnord.ru/download/files/).

2. Подключить преобразователь интерфейса WIZ105SR с помощью сетевого кросс-кабеля к компьютеру.

3. Подключить с помощью 5-ти проводного кабеля белого цвета преобразователь интерфейса WIZ105SR к разъему LAN на плате прибора.

4. В свойствах Сеть и удаленный доступ к сети компьютера Протокол Интернета (TCP/IP) установить галочку Использовать следующий IP-адрес и ввести:

IP-адрес: 192.168.11.1 Маска подсети: 255.255.255.0

5. Включить основное питание прибора выключателем электросети переменного тока расположенным на кожухе трансформатора МТ-7.

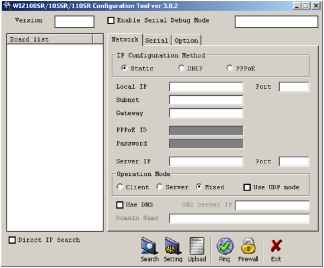

6. Запустить конфигуратор (файл - Launch WIZ1x0SR 105SR CFG V3 0 2.exe). На экране дисплея появится следующее окно

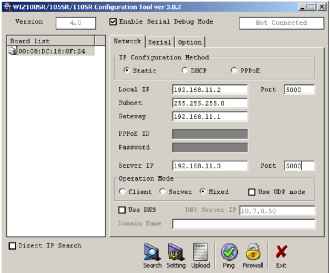

После нажатие на кнопку Search , которая располагается внизу экрана, появится следующее окно

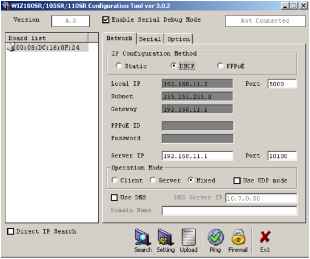

Необходимо в этом окне поставить галочку DHCP и выставить в поле Server IP IP-адрес компьютера на котором установлена Андромеда и его порт. Как пример, на приведенном ниже рисунке показан ввод введенного вами IP-адреса вашего компьютера

Если сеть, к которой вы подключаетесь, не имеет DHCP сервер, то необходимо установить галочку Static и ввести адреса и порты указанные администратором сети.

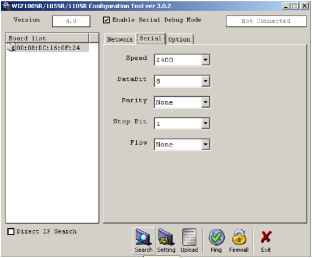

После этого надо открыть вкладку Serial и выставить параметры COM- порта согласно ниже изображенному окну.

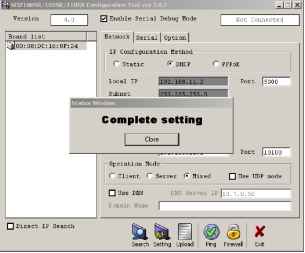

Далее необходимо нажать на кнопку Setting , располагающуюся внизу экрана, и дождаться появления следующего окна.

Конфигурирование закончено и можно выйти из программы конфигурирования. Выключить основное питание прибора выключателем электросети переменного тока расположенным на кожухе трансформатора МТ-7.
