C.3 Рабочий диапазон температур -10°С - +45°С. 0 о о о о о 1 2 3 4 5 6 MEMO BYPASS MAINS ВАТТ TEL RX130 О ОХР/СНЯТ ш птз \ип Д0М1 зоны ТЕЛЕФОН СЕРВИС Ш Ш Ш га I I I I I I CiEi] ЗВ.СИГНАЛ АВТО ПОСТ. СБРОС ВВОД схи п°п схи Рисунок 9 -Внешний вид LED клавиатуры
Описание функции кнопок (LED клавиатура RX -406) Таблица 17 - Описание функций кнопок Описание индикаторов № | | Функция После Ввода Главного Кода | Функция После Нажатия С Удержанием | | ОХР/СНЯТ | Постановка/снятие с охраны 1-ой области | | | | | | | ИСКЛЮЧЕНИЕ | Временное исключение зон | | | | Постановка на охрану зон, входящих в режим ДОМ | + Код Пользователя - Постановка на охрану в режиме ДОМ | | | | | | ТЕЛЕФОН | | | | | | | | | | | | | | | | ЗВ. СИГНАЛ | | | | ПРОГРАММА | | | | СБРОС | Кнопка управления | Ручной сброс питания на Пожарном Выходе Smoke и отключение выхода сирены при неисправности ШС | | END (ОТМЕНА) | Кнопка управления | | | NEXT (NEXT) | Кнопка управления | | | BACK (BACK) | Кнопка управления | | | ENTER (ВВОД) | Кнопка управления | |
Описание индикаторов (LED клавиатура RX-406) Таблица 18 - Описание индикаторов № | Индикатор | Описание | | Линейка светодиодов состояния ШС 1-6 | Смотрите ниже | | Линейка светодиодов состояния системы | Смотрите ниже | | Светодиод ОХРАНА | Постоянно горит в режиме охраны; мигает во время задержки | | Светодиод АВАРИЯ | Мигает при неисправности системы |
Состояние ШС индицируется верхней линейкой светодиодов 1-6. Цифра под светодиодами определяет номер ШС. Возможна индикация четырех состояний ШС: - состояние ШС НОРМА - светодиод не светится; - состояние ШС НАРУШЕНИЕ (Тревога) - светодиод постоянно светится; - состояние ШС НЕИСПРАВНОСТЬ (Короткое замыкание, Обрыв) - светодиод мигает с частотой 1 раз в секунду; - состояние ИСКЛЮЧЕНИЕ ШС - светодиод мигает с частотой 1 раз в две секунды. Состояние системы индицируется нижней линейкой светодиодов. При этом: - свечение светодиода MEMO индицирует неисправность EEPROM; - свечение светодиода BYPASS индицирует наличие в системе исключенных из охраны ШС; - свечение светодиода MAINS индицирует неисправность сети 220 В; - свечение светодиода BATT индицирует неисправность аккумулятора; - свечение светодиода TEL индицирует неисправность телефонной линии (в данной версии прибора не используется). П р и м е ч а н и е: 1 Одновременное нажатие кнопок ENTR и END включает/выключает зуммер. 2 Одновременное нажатие кнопок * (ЗВ. СИГНАЛ) и # (СБРОС) эквивалентно нажатию тревожной кнопки. 3 Светодиод АВАРИЯ мигает при наличии любой системной неисправности: Отсутствие 220 В, Неисправность АКБ, Неисправность EEPROM, Нарушение Тампера, а также любой неисправности ШС.
ПРИЛОЖЕНИЕ D Клавиатура RX-6 (кодонаборник) D.1 Основные характеристики Клавиатура представляет собой кодонаборник, закрывающийся крышкой. При нарушении зон (или когда они открыты), клавиши зон горят красным. При аварии мигает свето-диод Авария . D.2 Клеммы подключения

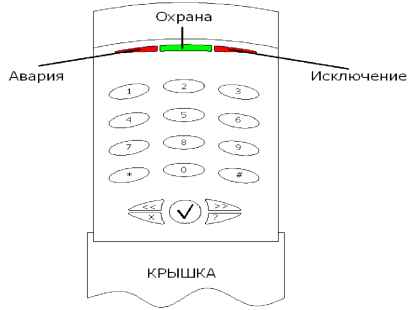

 Рисунок 10 - Внешний вид клавиатуры RX-6 D.2.1 Выходы питания (коричневый KEY - , красный KEY + ). Напряжение питания: 9-15 В постоянного тока Ток потребления: 25 мА максимум (в ждущем режиме), 110 мА максимум (в режиме подсветки кнопок). D.2.2 Выход передачи данных (желтый) Напряжение - 2 В (минимум). Скорость - 2400 baud. D.2.3 Вход передачи данных (оранжевый) Напряжение - 14 В (номинал). Скорость - 2400 baud. D.3 Рабочий диапазон температур -10°С - +45°С.
Описание индикаторов (клавиатура RX-6) Таблица 19 - Описание индикаторов № | Индикатор | Описание | | Светодиод ОХРАНА | Горит в режиме охраны, мигает при задержке на Вход/Выход | | Светодиод АВАРИЯ | Мигает при наличии неисправности в системе. Список неисправностей см. ниже | | Светодиод ИСКЛЮЧЕНИЕ | Постоянно горит при наличии исключен- | ных зон в режиме охраны |
Для индикации неисправностей необходимо нажать клавишу . На клавиатуре загорятся цифровые клавиши, индицирующие неисправности. Индикация будет означать следующее: 1 - Разряжен аккумулятор 2 - Неисправно основное питание 3 - Неисправна м /с EEPROM 6 - Неустановлены часы.
ПРИЛОЖЕНИЕ E Клавиатура RX-200 (RXN-200) (кодонаборник) Клавиатура RX-200 представляет собой кодонаборник в антивандальном герметичном металлическом корпусе с сенсорными клавишами.Может быть установлена вне помещений при температурах окружающей среды от -45°С до +60 °С.
 Рисунок 11 - Кодонаборник RX -200 Светодиодная индикация клавиатуры RX-200 Таблица 20 - Описание индикаторов Светодиод | Состояние | Значение | Зеленый | Горит | Система на охране | | Отсчет задержки на выход | Красный Горит | Неисправность | Оранжевый | Горит | Индикация включения источника питания |
При нажатии любой клавиши кратковременно, один раз, мигает зеленый светодиод, и нажатие подтверждается кратковременным звуковым сигналом. Подключение клавиатуры осуществляется при помощи восьмипроводного кабеля. Способ подключения кабеля приведен в таблице 7.
Подключение клавиатуры RX-200 Таблица 21 - Подключение проводов клавиатуры | | Контакт ППКОП | Коричневый | | | Красный | | | Оранжевый | OUT | | | IN | KOUT | | GND | | Голубой | LEDs | | Зеленый | GND | | Серый | Tamper | |
Если не подключать голубой провод LEDs , то светодиодная индикация будет отключена (за исключением мигания зеленого светодиода при нажатии клавиши), однако все свои функции клавиатура будет выполнять. Зеленый провод служит для заземления корпуса клавиатуры, т.е. для защиты пользователя от статического электричества и от пробоев в электросети, поскольку корпус клавиатуры выполнен из металла. Если тампер не используется, то серый провод не подключать.
ПРИЛОЖЕНИЕ F Шаблон кодов событий ППКОП НОРД LAN Таблица 22 - Шаблон кодов событий № | Класс | Описание | OPAF | NPAF | | | Тревога | Зона 1 | | | E130 ШС1 | | Тревога | Зона 2 | | | E130 ШС2 | | Тревога | Зона 3 | | | E130 ШС3 | | Тревога | Зона 4 | | | E130 ШС4 | | Тревога | Зона 5 | | | E130 ШС5 | | Тревога | Зона 6 | | | E130 ШС6 | | Переустановка | Зона 1 | | | R130 ШС1 | | Переустановка | Зона 2 | | | R130 ШС2 | | Переустановка | Зона 3 | | | R130 ШС3 | | Переустановка | Зона 4 | | | R130 ШС4 | | Переустановка | Зона 5 | | | R130 ШС5 | | Переустановка | Зона 6 | | | R130 ШС6 | | Неисправность | Зона 1 | | | E330 ШС1 | | Неисправность | Зона 2 | | | E330 ШС2 | | Неисправность | Зона 3 | | | E330 ШС3 | | Неисправность | Зона 4 | | | E330 ШС4 | | Неисправность | Зона 5 | | | E330 ШС5 | | Неисправность | Зона 6 | | | E330 ШС6 | | Исключение | Зона 1 | | | E573 ШС1 | | Исключение | Зона 2 | | | E573 ШС2 | | Исключение | Зона 3 | | | E573 ШС3 | | Исключение | Зона 4 | | | E573 ШС4 | | Исключение | Зона 5 | | | E573 ШС5 | | Исключение | Зона 6 | | | E573 ШС6 | | Постановка на охрану | Вкл. Главным кодом | | | R401 | | Постановка на охрану | Вкл. 1-м Пользователем | | | R401 П1 | | Постановка на охрану | Вкл. 2-м Пользователем | | | R401 П2 | | Постановка на охрану | Вкл. 3-м Пользователем | | | R401 П3 | | Постановка на охрану | Вкл. 4-м Пользователем | | | R401 П4 | | Постановка на охрану | Вкл. 5-м Пользователем | | | R401 П5 | | Постановка на охрану | Вкл. 6-м Пользователем | | | R401 П6 | | Постановка на охрану | Вкл. 7-м Пользователем | | | R401 П7 | | Постановка на охрану | Вкл. 8-м Пользователем | | | R401 П8 | | Постановка на охрану | Вкл. 9-м Пользователем | | | R401 П9 | | Постановка на охрану | Вкл. 10-м Пользователем | | | R401 П10 |
| Постановка | на охрану | Вкл. 11-м Пользователем | | | R401 П11 | | Постановка | на охрану | Вкл. 12-м Пользователем | | | R401 П12 | | Постановка | на охрану | | 13-м Пользователем | | | R401 П13 | | Постановка | на охрану | | 14-м Пользователем | | | R401 П14 | | Постановка | на охрану | | 15-м Пользователем | | | R401 G15 | | Постановка | на охрану | | 16-м Пользователем | | | R401 П16 | | Постановка | на охрану | | 17-м Пользователем | | | R401 П17 | | Постановка | на охрану | | 18-м Пользователем | | | R401 П18 | | Постановка | на охрану | | Вкл. Ключом | | | R409 | | Постановка | реж | | Вкл. Главным кодом | | | R450 | | Постановка | реж | | | 1-м Пользователем | | | R450 П1 | | Постановка | реж | | | 2-м Пользователем | | | R450 П2 | | Постановка | реж | | | 3-м Пользователем | | | R450 П3 | | Постановка | реж | | | 4-м Пользователем | | | R450 П4 | | Постановка | реж | | | 5-м Пользователем | | | R450 П5 | | Постановка | реж | | | 6-м Пользователем | | | R450 П6 | | Постановка | реж | | | 7-м Пользователем | | | R450 П7 | | Постановка | реж | | | 8-м Пользователем | | | R450 П8 | | Постановка | реж | | | 9-м Пользователем | | | R450 П9 | | Постановка | реж | | | 10-м Пользователем | | | R450 П10 | | Постановка | реж | | | 11-м Пользователем | | | R450 П11 | | Постановка | реж | | | 12-м Пользователем | | | R450 П12 | | Постановка | реж | | | 13-м Пользователем | | | R450 П13 | | Постановка | реж | | | 14-м Пользователем | | | R450 П14 | | Постановка | реж | | | 15-м Пользователем | | | R450 П15 | | Постановка | реж | | | 16-м Пользователем | | | R450 П16 | | Постановка | реж | | | 17-м Пользователем | | | R450 П17 | | Постановка | реж | | | 18-м Пользователем | | | R450 П18 | | Снятие с Охраны | Выкл. Главным кодом | | | E401 | | Снятие с Охраны | | 1-ым Пользователем | | | E401 П1 | | Снятие с Охраны | | 2-ым Пользователем | | | E401 П2 | | Снятие с Охраны | | 3-ым Пользователем | | | E401 П3 | | Снятие с Охраны | | 4-ым Пользователем | | | E401 П4 | | Снятие с Охраны | | 5-ым Пользователем | | | E401 П5 | | Снятие с Охраны | | 6-ым Пользователем | | | E401 П6 | | Снятие с Охраны | | 7-ым Пользователем | | | E401 П7 | | Снятие с Охраны | | 8-ым Пользователем | | | E401 П8 | | Снятие с Охраны | | 9-ым Пользователем | | | E401 П9 | | Снятие с Охраны | Выкл. 10-ым Пользователем | | | E401 П10 | | Снятие с Охраны | Выкл. 11-ым Пользователем | | | E401 П11 | | Снятие с Охраны | Выкл. 12-ым Пользователем | | | E401 П12 | | Снятие с Охраны | Выкл. 13-ым Пользователем | | | E401 П13 |
| Снятие с Охраны | Выкл. 14-ым Пользователем | | | E401 П14 | | Снятие с Охраны | Выкл. 15-ым Пользователем | | | E401 П15 | | Снятие с Охраны | Выкл. 16-ым Пользователем | | | E401 П16 | | Снятие с Охраны | Выкл. 17-ым Пользователем | | | E401 П17 | | Снятие с Охраны | Выкл. 18-ым Пользователем | | | E401 П18 | | Снятие с Охраны | Выкл. Ключом | | | E409 | | Тихая Тревога | Принудительное Снятие | | | E121 | | Переустановка | Выключение сирены | | | R320 | | Системные сообщения | Инициализация систеы | | | R305 | | Тревога | Тампер Вскрыт | | | E137 | | Переустановка | Тампер Восстановлен | | | R137 | | Неисправность | Отключение 220 В | | | E301 | | Переустановка | Восстановление 220 В | | | R301 | | Неисправность | АКБ Разряжен или Отключен | | | E302 | | Переустановка | АКБ Восстановлен | | | R302 | | Тревожная Кнопка | Нажатие Тревожной Кнопки | | | E120 | | Тревога | Подбор кода | | | E461 | | | Ручной тест | | | E601 | | | Автотест | | | E602 | | Системные сообщения | Программирование Техником | | | E627 | | Системные сообщения | Код группы захвата 1 | | | E422 ГЗ1 | | Системные сообщения | Код группы захвата 2 | | | E422 ГЗ2 | | Системные сообщения | Код группы захвата 3 | | | E422 ГЗ3 | | Системные сообщения | Код группы захвата 4 | | | E422 ГЗ4 | | Системные сообщения | Код группы захвата 5 | | | E422 ГЗ5 | | Системные сообщения | Код группы захвата 6 | | | E422 ГЗ6 | | Системные сообщения | Код группы захвата 7 | | | E422 ГЗ7 | | Системные сообщения | Код группы захвата 8 | | | E422 ГЗ8 | | Неисправность | Неисправность EEPROM | | | E300 | | Неисправность | Неисправность LAN | | | E351 | | Неисправность | Неисправность Ethernet | | | E158 | | Системные сообщения | Программирование Администра- | | | E130 ШС83 | | | | тором | | | E573 ШС43 |
