- напряжение не ниже допустимого (есть первичное напряжение питание или аккумулятор исправен).

5.1.3 Неисправность часов

Индикация о неисправности часов появляется после подключения к ППКОП напряжения питания. Для устранения индикации неисправности часов необходимо ввести время и

5.1.4 Неисправность аккумулятора

Индикация появляется при напряжении на аккумуляторе менее 11 В. Обычно такая ситуация возникает после продолжительного отсутствия основного напряжения питания. Если индикация неисправности не пропадает в течение суток, замените аккумулятор.

5.1.5 Индикация отсутствия напряжения в сети

Возможные причины индикации отсутствия напряжения сети переменного тока:

1 Отключение питания.

2 Перегорание предохранителей : защита сети переменного тока 220В на кожухе трансформатора МТ-7, AC2 .

3 Предохранитель DC при питания платы от внешнего источника питания постоянного тока 17В - 25В.

Проверьте и устраните.

5.1.6 Неисправность зоны

Данная неисправность может возникнуть только в зонах, которые имеют оконечные резисторы. Индикация неисправных зон осуществляется миганием светодиодов с периодом 1 раз в секунду неисправной зоны на LED клавиатуре. На ЖК дисплее LCD клавиатуры прибор будет индицировать короткое замыкание или обрыв (З - короткое замыкание, Р - обрыв). Проверьте состояние шлейфа.

5.1.7 Индикация KEYBOARD NOT CONNECTED

( Клавиатура не подключена )

Эта индикация на дисплее клавиатуры означает, что клавиатура не получает информации с ППКОП, причинами чего может быть:

- отсутствие контакта между клеммой KOUT на ППКОП и клавиатурой (желтый провод);

- ППКОП неисправен;

- неисправна клавиатура.

Если к ППКОП подсоединено несколько клавиатур, и вышеуказанное сообщение индицируется на всех клавиатурах, то вероятно неисправен ППКОП или на одной из линий существует короткое замыкание.

5.1.8 Индикация НЕИСПРАВНОСТЬ ПАМЯТИ ПРОГРАММ!!!

Данное сообщение на дисплее клавиатуры может появиться при подаче питания на ППКОП (подключения к прибору сети переменного тока, подключения внешнего ис-

точника питания постоянного тока 17В - 25В или аккумулятора). При включении ППКОП производится инициализация прибора и проверка целостности памяти программ (проверка внутренней энергонезависимой памяти программ). После появления данного сообщения необходимо произвести замену микроконтроллера.

5.1.9 Индикация неисправности EEPROM

Данное сообщение появляется в строке состояния ППКОП в случае ошибки чтения или записи в энергонезависимую память данных EEPROM. После появления данного сообщения необходимо произвести замену микросхемы EEPROM.

5.2 Рекомендации по предотвращению неисправностей

5.2.1 Не допускайте подачи на ППКОП не установленного питания переменного

5.2.2 Используйте в качестве источника резервного питания исправные аккумуляторы напряжением 12 В±0,6 В.

5.2.3 Избегайте нарушения полярности при подключении аккумулятора.

5.2.4 Избегайте замыкания проводов постоянного напряжения после подачи на ППКОП питания 220 В.

5.2.5 Избегайте закорачивания на общий провод проводов, подключенных к

5.2.6 Не допускайте попадания на соединительные провода и линии связи с ППКОП напряжений, значительно превышающих номинальное напряжение (разряды молнии, помехи от электросварки и т.п.).

5.2.7 Не используйте предохранители на увеличенные токи или увеличенное время срабатывания.

5.2.8 Заземлите ППКОП.

При использовании передатчика TR-100:

5.2.9 Избегайте прокладки соединительных проводов близко к передающей антенне (не ближе 1 м), а также параллельно ей.

5.2.10 Обязательно заземлите ППКОП и передатчик на корпус ППКОП.

5.2.11 Используйте в качестве источника резервного питания исправные аккумуляторы напряжением 12 В и емкостью не менее 7,2 Ач.

ПРИЛОЖЕНИЕ A Таблица предустановочных параметров

Чувствительность ШС

Для каждого ШС чувствительность составляет 10*50=500 мсек Таблица 1 - Характеристики ШС

Таблица 2 - Разделение ШС на области

Таблица 3 - Объединение ШС

Таблица 4 - Реакция ШС на нарушение

Таблица 7 - Реакция системы в режиме ОХРАНА

Таблица 8

Таблица 9 - Реакция системы в режиме СНЯТ

Таблица 10

Таблица 11 - Параметры сигналов

Таблица 12 - Передача тестов

Таблица 13 - Интервалы времени

Таблица 14 - Номера объектов

Формат станции - не введен (0) КОД ТЕХНИКА - 1234

ГЛАВНЫЙ КОД - 5555

ПРИЛОЖЕНИЕ B

Клавиатура RXN-400/RXN-410 (LCD клавиатура) B.1 Основные характеристики

RXN-400 (RXN-410) - клавиатура с жидкокристаллическим дисплеем, 16 силиконовыми кнопками с подсветкой, 2 светодиодными индикаторами. Буквенно-цифровой дисплей имеет 2 строки по 16 символов.

Клавиатуры данного типа имеют два назначения:

- для управления состояниями контрольной панели (постановка на охрану/снятие с охраны);

- для программирования параметров техником.

Клавиатура RXN-410 аналогична RXN-400, только имеет дисплей больших размеров.

B.2 Клеммы подключения

B.2.1 Выходы питания (коричневый KEY- , красный KEY+ )

Напряжение питания: 9-15 В постоянного тока;

Ток потребления: 37 мА максимум (в ждущем режиме)

150 мА максимум (в режиме подсветки ЖК дисплея и кнопок)

B.2.2 Вход приема данных (оранжевый KEY IN )

Напряжение: 14 В (номинал) Скорость: 2400 baud

B.2.3 Выход передачи данных (желтый KEY OUT )

Напряжение: 2 В (минимум) Скорость: 2400 baud

B.3 Рабочий диапазон температур

-10°С - +45°С.

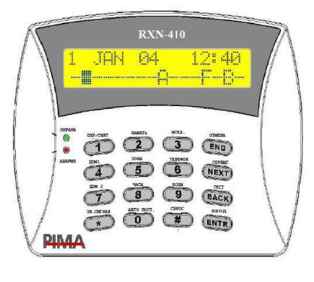

Рисунок 8 -Внешний вид LCD клавиатуры Описание функций кнопок (LCD клавиатура RXN-400)

Таблица 15 - Описание функций кнопок

Описание индикаторов (LCD клавиатура RXN-400)

Таблица 16 - Описание индикаторов

П р и м е ч а н и е -

1 Одновременное нажатие кнопок ENTR и NEXT или ENTER и BACK изменит яркость дисплея клавиатуры.

2 Одновременное нажатие кнопок ENTR и END включает/выключает зуммер. Одновременное нажатие кнопок * (ЗВ. СИГНАЛ) и # (СБРОС) эквивалентно нажатию тревожной кнопки.

3 Светодиод АВАРИЯ мигает при наличии любой системной неисправности: Отсутствие 220 В, Неисправность АКБ, Неисправность EEPROM, Нарушение ТАМПЕРА, а также любой неисправности ШС.

ПРИЛОЖЕНИЕ C Клавиатура RX-406 (RX-130) (LED клавиатура)

C.1 Основные характеристики

RX-406 (RX-130) - клавиатура со светодиодными индикаторами. Также как и ЖК клавиатуры, эти модели имеют 16 кнопок с подсветкой, а также 13 светодиодных индикаторов.

Предназначена только для управления режимами работы прибора и индикации состояния системы.

C.2 Клеммы подключения

C.2.1 Выходы питания (коричневый KEY - , красный KEY + )

Напряжение питания: 9-15 В постоянного тока

Ток потребления: 25 мА максимум (в ждущем режиме),

110 мА максимум (в режиме подсветки кнопок).

C.2.2 Выход передачи данных (желтый)

Напряжение - 2 В (минимум). Скорость - 2400 baud.

C.2.3 Вход передачи данных (оранжевый)

Напряжение - 14 В (номинал). Скорость - 2400 baud.
