Прибор Приемно-Контрольный Охранно-Пожарный (ППКОП) НОРД LAN (далее - прибор) предназначен для контроля шлейфов сигнализации (ШС) с охранно-пожарными извещателями (датчиками) как в автономном режиме с подачей звукового и светового сигналов, так и с передачей тревожных и информационных извещений о состоянии шлейфов и самого прибора на Центральную Станцию Мониторинга (ЦСМ) по каналу Ethernet (при подключении к прибору преобразователя интерфейса WIZ105SR), а в случае потери связи по Ethernet-каналу на передачу сообщений на ЦСМ по резервному каналу (по радиоканалу, при подсоединении к прибору передатчика типа TR-100 и/или по GSM-каналу, при подсоединении к прибору передатчика TR-100 GSM, а также и/или по телефонной линии, при подсоединении к прибору дозвонщика ДН-4С), при условии что опция разрешения включения резервного канала установлена в Параметрах системы (см. раздел 3 Программирование прибора п.3.3.1.12).

Для контроля прибор имеет 6 индивидуально программируемых шлейфов, к которым подключаются исполнительные устройства (датчики) с выходом типа сухой контакт (двенадцативольтовые четырехпроводные датчики типа сухой контакт , герконы, механические ключи и т.п.). Для локального оповещения к прибору можно подключить выносную сирену или любые световые двенадцативольтовые оповещатели.

1.1.2 Область применения - централизованная или автономная охрана объектов (офисов, торговых помещений, дач, квартир, гаражей, складов и т.д.). Режим работы прибора - непрерывный круглосуточный.

1.1.3 Питание прибора осуществляется от сети 220 В с использованием резервного источника питания - аккумулятора с напряжением 12 ± 0,6 В.

1.1.4 Прибор рассчитан на круглосуточную работу при температуре окружающей среды от минус 20° С до плюс 40° С и относительной влажности воздуха до 93 % (при 40° С).

1.1.5 Конструкция прибора не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.

1.2.1 4 полностью программируемых шлейфа с возможностью расширения путем программирования до 6 полностью программируемых шлейфов.

1.2.2 29 различных операционных и пользовательских кодов:

- 1 главный код;

- 1 код техника (код доступа в системное программирование);

- 18 пользовательских кодов доступа;

- 1 код реле (для управления исполнительными устройствами);

- 8 кодов Группы Захвата.

1.2.3 Возможность подключения до шести различных типов внешних устройств управления к клеммам для подключения клавиатур (к клавиатурному интерфейсу) и устройств ввода кодов:

- клавиатура с обычным жидкокристаллическим дисплеем (RXN-400);

- клавиатура с увеличенным жидкокристаллическим дисплеем (RXN-410);

- светодиодная (LED) клавиатура (RX-406);

- светодиодная (LED) клавиатура-кодонаборник (RX-6);

- клавиатура-кодонаборник (RXN-200);

- комплект дистанционного управления на Touch memory ключах (КДУ-ТМ).

1.2.4 Возможность подключения отдельного контактного считывателя TM-ключей с выносным светодиодным индикатором состояния системы к соответствующим клеммам.

1.2.5 Наличие двух оконечных резисторов для контроля 4-х состояний ШС: Норма, Нарушение (Тревога), Неисправность (Обрыв или КЗ - короткое замыкание).

1.2.6 Возможность объединения по схеме И двух ШС с целью уменьшения вероятности появления ложной тревоги.

1.2.7 Возможность временного исключения нарушенных/неисправных ШС при постановке на охрану, временного исключения при постановке на охрану в режиме ДОМ и постоянного исключения ШС из системы путем программирования.

1.2.8 Возможность разделения шлейфов на области (до 6 областей), причем каждая область является независимой, имеющей свой собственный номер объекта, постановка и снятие с охраны которой осуществляется индивидуальным кодом доступа.

1.2.9 Раздельное программирование опций реакций прибора на нарушение и неисправность шлейфа.

1.2.10 Программирование реакции прибора на неисправности, нарушения и состояния системы в виде:

- передачи извещений на ЦСМ;

- программирования релейного выхода типа сухой контакт ;

- программирования дополнительного выхода типа открытый коллектор ;

- включения световых оповещателей, звуковых оповещателей типа Горн (звуковые оповещатели типа Горн вырабатывают 3 вида акустического сигнала для идентификации неисправностей ШС, нарушений ШС и тревог в 24-часовых - пожарных ШС) или сирены с внутренним генератором.

1.2.11 Контроль и индикация состояния основного и резервного источников питания.

1.2.12 Раздельное программирование реакции прибора на неисправность и состояние системы для режимов ОХРАНА и СНЯТ .

1.2.13 Дополнительный выход управления частотой передачи, что обеспечивает возможность передачи любого сообщения на второй частоте или, если запрограммирована соответствующая опция, передачи каждого сообщения на двух частотах попеременно.

1.2.14 Раздельное программирование параметров передачи по радиоканалу информационных сообщений и сигналов автотеста (количества кадров и пачек).

1.2.15 С целью уменьшения вероятности полного наложения сигналов на входе приемника ЦСМ, передача пачек каждого сигнала производится через интервал времени, выбираемый по псевдослучайному закону.

1.2.16 Энергонезависимая память 192 последних события, содержащая информацию о текущем номере события, виде события, дате и времени.

1.3 Технические характеристики

Основной источник питания - электросеть переменного тока (50 ± 1) Гц от 187 В

до 242 В.

Резервный источник электропитания - герметичная свинцово-кислотная аккумуляторная батарея, соответствующая стандарту МЭК 1056-1, напряжением 12 ± 0,6 В, емкостью до 7,2 Ач.

Ток потребления платы прибора - не более 60 мА.

Мощность, потребляемая при максимальной нагрузке - не более 25 Вт.

Суммарный ток нагрузки по всем выходам AUXP , AUX , SMOKE , SIREN и PGM не должен превышать величины 1,5 А.

По устойчивости к механическим воздействиям соответствует группе исполнения № 2 ГОСТ 12997 (Размещение в местах, подверженных вибрации от работающих механизмов. Типовое размещение на промышленных объектах).

По устойчивости к воздействию климатических факторов относится к группе УХЛ 3.1 ГОСТ 15150 (Помещение с нерегулируемыми климатическими условиями).

Диапазон рабочих температур: - 20° С до + 40° С.

Верхнее значение относительной влажности воздуха - до 93 % (при + 40° С). Время технической готовности к работе - не более 60 сек.

Информационная емкость прибора (количество контролируемых шлейфов сигнализации) - 4, с возможностью расширения ШС до 6:

- ШС1 - ШС4 шлейфы охранно-пожарной сигнализации;

- ШС5 - подключение Ключа для постановки или снятия с охраны или пятый шлейф охранно-пожарной сигнализации;

- ШС6 - подключения Тампера - контроль несанкционированного вскрытия прибора или шестой шлейф охранно-пожарной сигнализации.

ШС могут быть как с оконечными резисторами (два резистора номиналом 2,2 кОм) - нормально замкнутые или нормально разомкнутые ШС, так и без оконечных резисторов - нормально замкнутые или нормально разомкнутые ШС. Если ШС5 и ШС6 6

запрограммированы без оконечных резисторов, то в этом случае ШС5 выполняет функцию ключа, а ШС6 - функцию тампера.

Информативность прибора (количество видов извещений) - 25.

Виды извещений: Постановка , Снятие , режим ДОМ , Принудительное снятие , Постановка с исключением , Норма , Неисправность , Нарушение , Переустановка , Вскрытие Тампера , Восстановление Тампера , Нажатие тревожной кнопки , Отсутствие 220 В , Восстановление 220 В , Неисправность Аккумулятора , Восстановление Аккумулятора , Автотест , Ручной тест , Подбор Кода , Коды Групп Захвата , Программирование Техником , Программирование Администратором , Неисправность EEPROM , Неисправность преобразователя LAN , Oтсутствие связи по Ethernet .

Шаблон кодов событий, передаваемых на ЦСМ, представлен в Приложении F данного руководства.

1.3.13 Прибор имеет следующие режимы работы:

- СНЯТ ;

- ОХРАНА ( ВЗЯТ );

- ТРЕВОГА ( НАРУШЕНИЕ );

- НЕИСПРАВНОСТЬ ;

- ПРОГРАММИРОВАНИЕ .

1.3.13.1 В режиме СНЯТ прибор контролирует состояние всех не исключенных из охраны ШС.

1.3.13.1.1 Прибор переходит в режим тревога при нарушении любых шлейфов сигнализации, запрограммированных как круглосуточные (двадцатичетырехчасовые).

1.3.13.1.2 Прибор переходит в режим НЕИСПРАВНОСТЬ при неисправности любого ШС.

1.3.13.2 В режиме ВЗЯТ прибор контролирует состояние всех не исключенных из охраны ШС.

1.3.13.2.1 Прибор переходит в режим ТРЕВОГА при нарушении любого из контролируемых ШС.

1.3.13.2.2 Прибор переходит в режим НЕИСПРАВНОСТЬ при неисправности любого из контролируемых ШС.

1.3.14 Прибор сохраняет работоспособность при сопротивлении проводов ШС не более 470 Ом и при сопротивлении утечки между проводами ШС и (или) между каждым проводом и землей не менее 20 кОм.

Прибор обеспечивает контроль состояния ШС по величине их сопротивления: Для датчиков с нормально замкнутыми контактами:

- состояние ШС КЗ регистрируется при сопротивлении ШС от 0 кОм до 1,0 кОм;

- состояние ШС Норма регистрируется при сопротивлении ШС от 1,6кОм до 2,8 кОм;

- состояние ШС Тревога регистрируется при сопротивлении ШС от 2,9 кОм до 5,5 кОм;

- состояние ШС Обрыв регистрируется при сопротивлении ШС от 20 кОм и более; для датчиков с нормально разомкнутыми контактами:

- состояние ШС КЗ регистрируется при сопротивлении ШС от 0 кОм до 1,0 кОм;

- состояние ШС Тревога регистрируется при сопротивлении ШС от 1,6 кОм до

2,8 кОм;

- состояние ШС Норма регистрируется при сопротивлении ШС от 2,9 кОм до

5,5 кОм;

- состояние ШС Обрыв регистрируется при сопротивлении ШС от 20 кОм и более.

1.3.15 Прибор имеет возможность разделения на области. Максимальное количество областей 6. Каждая область имеет свой номер объекта, свой код постановки/снятия и идентифицируется ЦСМ как самостоятельный объектовый прибор. Каждая область может иметь в своем составе любые ШС. ШС может одновременно принадлежать нескольким областям, при этом ШС будет поставлен на охрану, если все области, которым принадлежит данный ШС, будут поставлены на охрану.

1.3.16 В целях уменьшения вероятности появления ложной тревоги можно осуществить по парную группировку ШС. В этом случае нарушение будет зарегистрировано, если нарушены будут оба ШС за установленный интервал времени.

1.3.17 Пользователю предоставляется возможность подключения к соответствующим клеммам прибора выносного светодиодного индикатора, с целью индикации состояния системы, и контактного считывателя TM-ключей.

Максимальная протяженность линии связи до считывателя не должна превышать 75 метров. Кабель, которым производится подключение считывателя, должен соответствовать следующим характеристикам:

- число жил - 4;

- сечение жилы, мм. кв., не менее - 0,12;

- погонная емкость, пФ/м, не более - 30.

1.3.18 Пользователю предоставляется возможность подключения к прибору дополнительного источника питания UPS через дополнительные клеммы.

1.4.1 Прибор НОРД LAN

Прибор включает в себя блок первичного питания МТ-7, плату базовую, модуль преобразователя интерфейса RS-232 в Ethernet WIZ105SR, источник резервированного питания (аккумулятора емкостью 7,2 Ач) и блок тампера, которые размещены в металлическом корпусе К-12 (CAPTAIN). В корпусе предусмотрено место для установки передатчика типа TR-100, а также резервное место для установки других плат. Общий вид базовой платы изображен на рисунке 1.

На базовой плате расположены клеммная колодка, клеммы AC1 и AC2 , служащие для подключения вторичной обмотки трансформатора электросети переменного тока, клеммы DC+ и DC- , для подключения внешнего источника постоянного тока с напряжением от +17В до +25В током 2 А, разъемы для подключения передатчика TR-100 (TR100 GSM) и модуля преобразователя интерфейса RS-232 в Ethernet WIZ105SR, а также светодиодный индикатор HL1, индицирующий наличие связи по Ethernet - каналу.

На базовой плате также расположены:

- штыревая линейка XP1 (при установке на нее джамера происходит отключение аккумулятора при достижения на нем напряжения 9 В)

- штыревая линейка XP2 (при установке на ней джампера происходит включение светодиодного индикатора HL1).

1.4.1.1 Клеммная колодка

В состав клеммной колодки входят:

- клеммы Z1...Z4 - входы для подключения шлейфов;

- клеммы Z5 - вход для подключения электромеханического ключа или шлейфа;

- клеммы Z6 - вход для подключения тампера или шлейфа;

- клеммы AUX , AUXP , GND - выходы для подключения цепей питания охранных датчиков и дополнительных плат;

- клемма SMOKE - выход питания пожарных датчиков;

- клеммы GND , AUX , KIN , KOUT - выходы клавиатурного интерфейса PIMA, используемые для подключения клавиатур, КДУ ТМ и КДУ ПР;

- клеммы COM , NO , NC - выходы программируемого реле типа сухой контакт ;

- клеммы SIREN+ , SIREN- - выходы для подключения сирены;

- клемма PGM - дополнительный программируемый выход;

- клемма FR - выход управления переключением на вторую несущую частоту;

- клеммы UPS , GND - для подключения дополнительного источника питания постоянного тока напряжением 13,6 ± 0,6 В;

- клеммы VD - для подключения светодиодного индикатора;

- клеммы DATA , GND - для подключения контактного считывателя TM-ключей.

1.4.1.2 Назначение предохранителей

В данном приборе на базовой плате установлено 6 предохранителей.

- FU1

(3,15 А);

- FU2

- FU3

(1,1 А);

- FU4

- FU5

- FU6

- защита внешнего источника питания постоянного тока DC 17В - 25В

защита вторичной обмотки трансформатора АС2 (2 А); самовосстанавливающийся предохранитель питания сирены (1,1 А)

самовосстанавливающийся предохранитель выхода АUX , АUXP (0,5

защита аккумулятора АСС (5 A);

самовосстанавливающийся предохранитель защиты питания передатчика ТР-100 (ТР-100 GSM) (1,85 A);

На кожухе трансформатора МТ-7 - защита сети переменного тока 220В (предохранитель 1А).

На кожухе трансформатора, размещены также клеммы и выключатель электросети переменного тока.

R7tr

rwr50 (-1-

R5SI

DC АС2

т

ш ©

+ VBJ2 VD33

.tttttt.t

++++++

= НОРД LAN гГЙ ,И^:зо C.NORD

dab I

О а .-

а F1

©

TIfus

kt1 kt2 qvt11

fu6 xi2

i Iris *гЬ

1+ + + ±1

+ + + + + + + +

ПРЛ

- + +

п

©

< DD3(XT?1

и

+ + + +

ШЙЗИШЙ©

lauxpdnd Zl cnd Z2 qnd Z3 qSauxpcnd z4 cnd Z5 cnd Z6 end

Рисунок 1 - Общий вид базовой платы прибора НОРД LAN

В приборе передатчик TR-100 (TR-100 GSM) подключается к разъему ПРД а преобразователь интерфейса RS-232 в Ethernet WIZ105SR к разъему LAN , расположенных на плате.

1.4.2 Описание контактов клемм платы прибора

1.4.2.1 Входы для подключения основного источника питания

Диапазон питающего напряжения, подключаемого к блоку первичного питания МТ-7: 187 - 242 В, частотой: 50-60 Гц

В приборе НОРД LAN вторичная обмотка напряжением сетевого трансформатора подключается к клеммам платы AC1 и AC2 .

Напряжение вторичной обмотки: 19,5 В ± 10 %

1.4.2.2. Питание базовой платы может быть осуществлено от внешнего источника постоянного тока напряжением от 17 В до 25 В током 2 А в качестве основного источника питания вместо блока МТ-7. Для его подключения используются клеммы платы DC+ и DC-

1.4.2.3. Входы для подключения резервного источника питания (аккумуляторной батареи).

Аккумулятор подключается при помощи проводной пары: красный провод подсоединяется к контакту + аккумулятора, а черный провод подсоединяется к контакту - аккумулятора.

Напряжение: (12 ± 0,6)В (постоянного тока)

1.4.2.4. Входы для подключения дополнительного источника питания ( UPS ). Источник бесперебойного питания подключается к клеммам, имеющим маркировку UPS и GND .

Напряжение: (13,6 ± 0,6) В (постоянного тока).

1.4.2.5 Входы для подключения сигнальных шлейфов (Z1 - Z6). ШС подключаются к клеммам, имеющим маркировку Z1 GND , Z2 GND , Z3 GND , Z4 GND , Z5 GND , Z6 GND .

2.2 kOm

Г| 2.2 1 kOm

Рисунок 2 - Схема для подключения датчиков с/без оконечного резистора.

Данные клеммы служат для подключения датчиков (в том числе и четырехпро-водных дымовых датчиков) с сухими контактами реле (нормально замкнутыми /нормально разомкнутыми). Могут быть подключены датчики с/без оконечного резистора (см. Рисунок 2). Каждый шлейф программируется индивидуально и может быть определен как обычный шлейф или как шлейф с оконечными резисторами. (см. раздел 3 Программирование прибора , п.3.3.1.2. Установка характеристик зон ).

Ниже приведены варианты подключения датчиков в шлейфе:

1 Подключение датчиков в шлейф без оконечного резистора

rrri

Подключение датчиков с нормально разомкнутыми (Н.Р.) контактами реле

Подключение датчиков с нормально замкнутыми (Н.З.) контактами реле

2 Подключение датчиков в шлейф с нормально разомкнутыми (Н.Р.) контактами реле с двумя оконечными резисторами номиналом 2,2 кОм.

2.2 кОм

Подключение датчиков в шлейф с нормально замкнутыми (Н.З.) контактами реле с двумя оконечными резисторами номиналом 4,3 кОм.

Применение оконечных резисторов позволяет определить четыре состояния шлейфа: Норма, Тревога, Обрыв, КЗ.

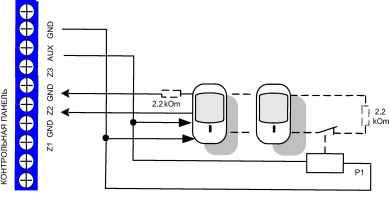

Ниже приведена схема для подключения четырехпроводных нормально разомкнутых пожарных датчиков с контролем питания в пожарных шлейфах (см. Рисунок 3).

Рисунок 3 - Схема для подключения четырехпроводных нормально разомкнутых пожарных датчиков с контролем питания в пожарных шлейфах

1.4.2.6 Вход для постановки на охрану КЛЮЧОМ (Z5)

При соответствующем программировании клеммы Z5 и GND могут быть использованы для подключения КЛЮЧА (см. раздел 3 Программирование прибора , п.3.3.1.2. Установка характеристик зон ). Использование функции ключа позволяет осуществлять постановку/снятие с охраны 1-ой области прибора. Подключение ключа производится к клемме Z5 без оконечного резистора. При этом шлейф должен быть запрограммирован с постоянной времени меньшей 0.5 сек (см. раздел 3 Программирование прибора , п.3.3.1.1. Установка чувствительность зон ). Постановка или снятие с охраны осуществляется путем замыкания (если ШС запрограммирован как нормально разомкнутый) или размыкания ключа (если ШС запрограммирован как нормально замкнутый) на время равное ~1 сек (дифференциальный режим работы ключа).

КОНТРОЛЬНАЯ ПАНЕЛЬ

AUXP GND Z4 GND Z5 GND Z6 GND

Рисунок 4 -Схема для подключения КЛЮЧА

1.4.2.7 Выходы питания датчиков ( AUXP ) и дополнительных устройств ( AUX ) Для шлейфов с датчиками, которым необходимо питание 12 В, имеются два параллельных выхода питания с маркировкой клемм AUXP . К таким датчикам относятся пассивные инфракрасные датчики, ультразвуковые датчики, четырехпроводные пожарные/дымовые датчики с питанием 12 В, не требующие сброса питания для переустановки после срабатывания, и т.д.

Напряжение: 13,5-13,9 В постоянного тока.

Максимальный ток нагрузки - 0,5 А.

Защита самовосстанавливающим предохранителем 0,5 A.

1.4.2.8 Выход питания дымовых датчиков ( SMOKE )

Выход питания 12 В для четырехпроводных дымовых датчиков, которые требуют своей переустановки после, срабатывания подключается к клемме SMOKE . Если ШС определен как шлейф с дымовым датчиком, то, сброс питания дымовых датчиков после срабатывания (данная опция программируется - см. раздел 3 Программирование прибора , п.3.3.1.6. Реакция для ШС на нарушение ), либо путем нажатия с удержанием на клавиатуре кнопки # (СБРОС).

R балласт. для четырехпроводных дымовых датчиков выбирается согласно применению конкретного пожарного датчика и не должно быть меньше 1 кОм (см. рисунок 6).

R балласт. для других случаев выбирается исходя максимального тока нагрузки 0,2
