Контроллер GATE-4000 - электронный модуль, предназначенный для управления доступом в жилые и производственные помещения, учета времени прохода и событий.

Контроллер в штатном исполнении работает со считывателями, имеющими выходной протокол 1-Wire или Wiegand . Протокол 1-Wire , как правило, применим для считывателей TOUCH MEMORY, а Wiegand для считывателей PROXIMIТY. Так же, при исполнении контроллера по заказу, возможно подключение считывателей с выходом АВА2 (для магнитных карт).

Контроллер обрабатывает информацию, поступающую со считывателя, и с помощью встроенного реле осуществляет коммутацию исполнительного устройства (например, замка). Наличие двух дополнительных входов позволяет круглосуточно контролировать две охранные зоны (без контроля по току).

Контроллер может работать как автономно, так и в составе сети. В контроллере предусмотрена функция автономного программирования для его настройки пользователем на работу с кодовыми ключами.

Начиная с версии 4110/011, контроллеры поддерживают режим Free Logic -возможность управления выходами по событиям, фиксируемым контроллером. Это означает, что при возникновении любого события можно произвести включение или выключение (временное или постоянное) одного из выходов контроллера. Настройка режима Free Logic производится с помощью программного обеспечения. Выходы контроллера, доступные для управления, описаны в Приложении 2

2. Технические характеристики.

Напряжение питания Потребляемый ток:

в режиме ожидания не более

в режиме коммутации не более Кол-во подключаемых считывателей Кол-во управляемых реле Параметры реле:

коммутируемое напряжение не более

коммутируемый ток не более

время срабатывания реле (программируется) Макс. емкость банка памяти ключей

- двухдверное подключение

- однодверное и турникетное подключение Макс. емкость банка памяти событий Макс. количество контроллеров в сети Макс. время опознавания последнего ключа Скорость обмена по сети RS485/422 Температура окружающей среды Относительная влажность не более Габариты, мм

11,4 В - 13,2 В

30 мА 90 мА

30 VDC 6 А

от 0.5 сек. до 25 сек. 4072

8144 4095 254

0,5сек. (на 4000 ключей) 19200 бит/с.

от -30° до +50°С. 90 %

200 х 155 х 40

3. Общая схема подключения. Режимы работы контроллера.

у

1 - Дверной замок (электромагнитный или электромеханический)

2 - Датчик (геркон) двери (контролирует состояние двери)

3 - Блок питания замка двери (должен соответствовать параметрам замка)

4 - Блок питания контроллера и считывателей

5 - Считыватель на входе

6 - Считыватель на выходе

7 - Кнопки открывания двери (без предъявления кода ключа)

8 - Контроллер Gate-4000

9 - Контролируемый объект (дверь, турникет, шлагбаум)

На приведенной схеме не все элементы являются обязательными и могут не устанавливаться, если в них нет необходимости (например: геркон-2, считыватель-6, кнопки-7). Окончательный вариант функциональной схемы определяет пользователь для конкретного объекта в соответствии с нижеприведенными схемами подключений.

К контроллеру можно подключить два считывателя с выходом 1-Wire или два считывателя с выходом Wiegand , которые будут работать независимо друг от друга.

Рекомендуется на контролируемую дверь устанавливать дверной доводчик, возвращающий дверь в исходное (закрытое состояние).

Замок двери и контроллер следует подключать к отдельным источникам питания.

Конкретные варианты подключения контроллера будут различаться в зависимости от используемого режима работы контроллера.

Режимы работы контроллера.

Контроллер может находиться в одном из четырех режимов работы.

3.1 Однодверный режим работы.

Однодверным подключением контроллера в рамках данной инструкции называется подключение контроллера на одну точку прохода (дверь).

При этом задействовано одно реле, один геркон, два или один считыватель. Контроллер может быть подключен со считывателями на вход и выход или только на вход с выходом по кнопке. В данном варианте подключения обрабатываются все события геркона ( Проход совершен , Проход не был совершен , Дверь не закрыта , Дверь закрыта , Взлом двери ). Используется один банк ключей, максимальная емкость банка - 8144 ключа.

3.2. Двухдверный режим работы.

Двухдверным подключением контроллера в рамках данной инструкции называется подключение контроллера на две независимые точки прохода (двери).

О

Счит. входа

кнопка выхода

Контроллер GATE-4000N

О

Счит. входа

кнопка выхода

При этом задействовано два реле, два считывателя и две кнопки. Контроллер может быть подключен только со считывателями на вход и с кнопками на выход. Гер-коны в данном варианте не используются или могут использоваться только для отслеживания события Взлом двери . Событие Проход совершен формируется по факту опознания ключа и срабатывания реле. Используется два независимых банка ключей, максимальная емкость каждого банка - 4072 ключа.

ЗАМОК

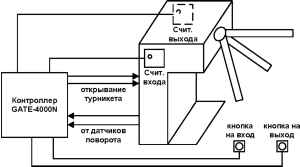

3.3 Турникетный режим работы.

Турникетным подключением контроллера в рамках данной инструкции называется подключение контроллера на одну двухстороннюю точку прохода (турникет).

При этом задействовано два реле, два датчика поворота турникета (вместо гер-кона), два считывателя (вход и выход). В данном варианте подключения обрабатываются все временные события геркона. Используется один банк ключей, максимальная емкость банка - 8144 ключа.

3.4 Шлюзовой режим работы.

Шлюзовым подключением контроллера в рамках данной инструкции называется подключение контроллера на одну двухдверную точку прохода (шлюз).

--иерконЦзАМО

О

Дверь 1

Счит. входа

кнопка выхода

ш

Контроллер GATE-4000N

Дверь 2

входа

кнопка выхода

При этом задействовано два реле, два геркона, два считывателя. Данный режим используется для организации одностороннего шлюза - тамбура (вход и проход по карточке, выход по кнопкам). Особенностью работы контроллера является аппаратный контроль обоих герконов, при этом если какой-либо из герконов разомкнут (дверь открыта), то работа контроллера с кнопками и считывателями невозможна пока дверь (или двери) не закроют. В данном варианте подключения обрабатываются все события геркона. Используется один банк ключей, максимальная емкость банка - 8144 ключа.

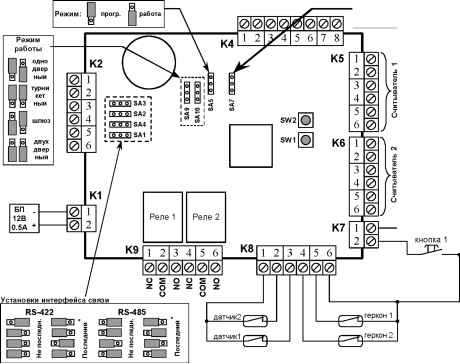

4. Организация контроллера

Контроллер подключается к внешним устройствам и к сети с помощью съемных винтовых разъемов, сгруппированных в колодки по функциональному назначению. Настраивается контроллер с помощью переключателей (джамперов). Расположение на плате контроллера джамперов и колодок с разъёмами и их назначение показано на рисунке.

Подключение считывателей

* данный контроллер последний в сети (подключаются нагрузочные сопротивления встроенные в контроллер).

Примечание.

На схеме указаны только контакты, используемые в штатных режимах работы контроллера. Описание выходов, используемых для режимов управления, настраиваемых пользователем, приведено в Приложении 2.

5. Монтаж и подключение контроллера

Основные требования к монтажу контроллера

а. Установка контроллеров и прокладка коммуникационного (сетевого) кабеля должны быть на расстоянии не менее 1м от силовых линий (свыше 10 кВт) и от источников сильных электромагнитных излучений.

б. Не допускается прямое попадание влаги на корпус контроллера в месте его установки.

в. В случае внесения контроллера из холода в теплое помещение перед подключением к источнику питания контроллер необходимо выдержать не менее двух часов при комнатной температуре.

Подключение блока питания контроллера.

Контроллер и подключенные к нему считыватели, как правило, запитываются от одного блока питания.

Для исключения возможности отключения контроллера и считывателей при пропадании сетевого напряжения, желательно использовать источник бесперебойного питания.

Максимальная удаленность блока питания от контроллера зависит от используемого кабеля:

Колодка разъёмов К1

служит для подключения блока питания контроллера и считывателей (+12В, 0,5А)

БП 12В 0.5А

220В, 50Гц

Правильное подключение блока питания соответствует включению на контроллере красного светодиода.

Подключение исполнительных механизмов (замков)

Контроллер рассчитан на подключение к колодке разъемов К9 двух исполнительных механизмов (электромагнитных или электромеханических замков и пр.).

Исполнительные механизмы следует запитывать от отдельного источника питания. Провода питания вести отдельным кабелем для исключения влияния электромагнитных импульсов, генерируемых при срабатывании исполнительных механизмов, на работу контроллера. В противном случае стабильная работа контроллера не гарантируется.

Колодка К9 имеет клеммы COM , NO , NC для реле Р1 и Р2. Клемма COM центральный контакт переключающего реле. Клемма NO - нормально разомкнутый контакт реле. Клемма NC - нормально замкнутый контакт реле.

CO NO NC COM

При подключении к контроллеру электромагнитных или электромеханических замков постоянного тока их необходимо шунтировать диодами для предотвращения залипания выходных контактов реле Р1 и Р2 (диоды входят в комплект поставки).

Схемы подключения исполнительных механизмов будут различаться в зависимости от типа механизмов и режима работы контроллера. Далее в качестве примеров приведены основные варианты подключения исполнительных механизмов.

Пример 1. Подключение электромагнитного замка (однодверный режим)

12...30В

nc com no nc com no

Замок

Пример 2. Подключение электромеханического замка (однодверный режим)

12...30В

nc com no nc com no

Замок

Пример 3. Подключение электромагнитного замка (двухдверный и шлюзовой режимы)

nc com no nc com no

БП 12...30В

Пример 4. Подключение электромеханического замка (двухдверный и шлюзовой режимы)

nc com no nc com no

Замок 1

Замок 2

БП + 12...30В -

Замок 1

Замок 2

Пример 5. Подключение турникета (турникетный режим)

nc com no nc com no

открывание турникета

Подключение внешних датчиков

К контроллеру через колодку разъемов К8 подключаются два датчика и два геркона.

Сигналы поступающие от датчиков опрашиваются контроллером, который формирует соответствующие им события ( тревога1 или тревога2 ).

Герконы, установленные на контролируемом объекте (например, дверь или турникет) определяют его состояние в процессе функционирования и учитываются контроллером при работе. Входы неиспользуемых датчиков необходимо зашунтиро-вать перемычками на общий контакт.

Ниже приведены примеры подключения датчиков и герконов для различных режимов работы контроллера.

Пример 1. Подключение датчиков и герконов (однодверный режим)

общий -I датчик 2 - датчик 1 -

общий

Пример 2. Подключение датчиков и герконов (двухдверный и шлюзовой режимы)

общий датчик 2

датчик 1

Подключение кнопок управления реле

Кнопки управления реле подключаются к контроллеру через колодку разъемов К7..

Кнопка 1 включает реле P1, Кнопка 2 включает реле Р2.

кнопки 2 1

Входы управления кнопками необходимо шунтировать резисторами 1 кОМ на плюс питания считывателей для исключения ложных срабатываний при длине провода более чем 3 метра.

Подключение считывателей

Контроллер рассчитан на подключение двух считывателей через колодки разъёмов К5 и К6.

Подключаемые считыватели, должны иметь одинаковый тип выхода, или 1-Wire (Touch-memory), или Wiegand (Proximity).

К колодке разъемов К5 подключается считыватель №1, управляющий работой реле Р1,

К колодке разъемов К6 подключается считыватель №2, управляющий работой реле Р1 (для однодверного режима работы) или реле Р2 (для двухдверного, турни-кетного и шлюзового режимов работы).

Подключение к колодке разъёмов К5 или К6 для разных вариантов считывателей указано в таблице.

Примечание:

*Под эмулятором touch-memory следует понимать бесконтактные считыватели, имеющие информационный выход 1-Wire .

** Выход световой или(и) звуковой индикатор представляет собой открытый коллектор, соединяющий внешнюю нагрузку с общим проводом через 120 Ом в активном состоянии.

Трассу подключения считывателя Touch-memory к контроллеру вести кабелем с диаметром проводов, указанным в таблице:

Считыватели Proximity рекомендуется подключать к контроллеру экранированным многожильным сигнальным кабелем с диаметром проводов не менее 0,22 мм. Для увеличения помехоустойчивости сигнала экран кабеля необходимо подключить к клемме Общий только со стороны контроллера. Максимальная удаленность считывателя Proximity от контроллера обычно составляет 100 метров (точные данные о диаметрах соединительного кабеля и длинах приводятся в инструкции на считыватель).

Примеры подключения считывателей

Пример 1: подключение считывателей серии Matrix Пример 2: подключение считывателя PW-101 с (Matrix 2(3)-GATE и Matrix 4 с клавиатурой) внешним управлением индикацией

K5(K6)

- 0 - r?\

K5(K6)

Пример 3: подключение считывателя Touch-Memory с индикацией

K5(K6)

Пример 4: подключение считывателя магнитных карт KDR-1321 (1351)

I K5(K6)

+ 5 в общий

6. Рабочий режим

Рабочий режим является основным режимом работы контроллера. Для установки рабочего режима контроллера необходимо джампер SA5 установить в положение работа .

В рабочем режиме при касании контактора считывателя ключом Touch-Memory или внесении карточки Proximity в зону действия считывателя, на время не меньшее 0,5 сек., происходит считывание кода ключа и сравнение его с кодами, хранящимися в энергонезависимой памяти контроллера. Если код ключа имеется в памяти контроллера, то происходит срабатывание соответствующего реле (время срабатывания устанавливается пользователем), и на контроллере загорается зеленый индикатор. В противном случае загорается красный индикатор, и реле не срабатывает.

Для работы контроллера в рабочем режиме его необходимо настроить с помощью режима автономного программирования или с управляющего компьютера (при сетевом подключении контроллера).
