Устройства

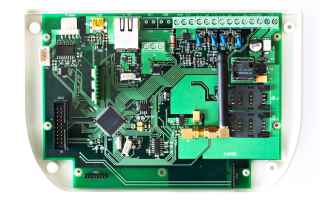

Интеллектуальное устройство связи Союз создано для решения сложных технологических задач, с которыми приходится сталкиваться охранным предприятиям. Союз позволяет передавать сигналы от объектовых приборов разных производителей на пульт Андромеда . Союз поддерживает работу с ППКОП компаний Болид , Арс-Спектр , Paradox, DSC и других.

Используя Союз, охранные предприятия мот подключать новые объекты к Центру мониторинга, используя любые контрольные панели с дискретными выходами, телефонным дозвонщиком или последовательными портами. При этом не существует ограничений на количество интерфейсов, по которым

поступает информация с контрольных панелей. Союз - уникальное устройство в части передачи сигнала на пульт, потому как использует все возможные каналы связи: GSM, Ethernet, радио и телефон, что увеличивает надёжность системы. Также для большей надёжности и снижения затрат на трафик прибор использует две SIM-карты.

Все используемые каналы связи независимы друг от друга и могут использоваться как одновременно, так и по отдельности. При этом каждый канал имеет собственный буфер событий. Это сделано для того, чтобы при отсутствии связи с пультом, информация не терялась, а надёжно хранилась в памяти устройства.

Интеллектуальное устройство связи Союз Особенности, решения

Интеллектуальное устройство связи Союз позволяет:

Подключать объекты, где уже установлено оборудование.

Обеспечить экономию на трафике, благодаря двум SIM-картам.

Расширить возможности коммуникации (добавить канал связи к уже существующим, перевести с одного канала на другой). Например, добавить Болиду радиоканал системы Андромеда .

Модификации*

Союз выпускается в трех модификациях. При заказе каждая модификация может быть оборудована портом RS-485 вместо RS-232. Кроме того, для любой модификации пользователь может заказать модуль PSTN (ГТС), которым прибор будет оснащён при производстве.

Союз RF

Предназначен для приёма событий от большинства контрольных панелей и передачи извещений по радиоканалу на пульт Андромеда . Для приёма событий могут использоваться интерфейсы RS-232 (RS-485), ГТС или шлейфы. Союз RF поставляется в металлическом корпусе, с источником бесперебойного питания.

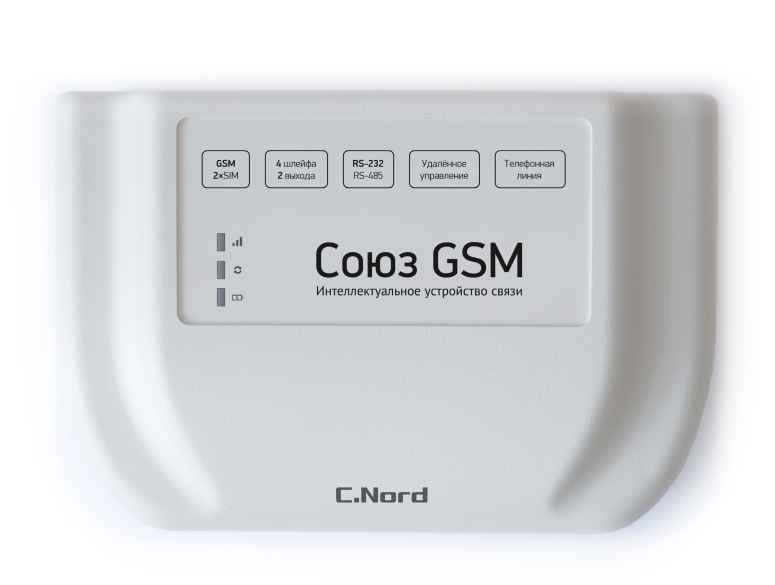

Союз GSM

Предназначен для приёма событий от любых контрольных панелей и передачи извещений по каналу GSM (GPRS и CSD). Для приёма событий могут использоваться интерфейсы RS-232 (RS-485), ГТС или шлейфы. В случае необходимости, Союз GSM может быть дооснащён радиопередатчиком.

Союз DUO

Предназначен для приёма событий от любых контрольных панелей и передачи извещений по каналам GSM и Ethernet. Для приема событий могут использоваться все имеющиеся интерфейсы. В случае необходимости Союз DUO также может быть дооснащён радиопередатчиком, что позволяет использовать все возможные каналы связи.

Андрей Жук

Руководитель проектов

Союз - принципиально новое устройство на рынке охраны. Есть похожие устройства, но аналогов Союзу по его гибкости, вооружённости и стоимости, вряд ли удастся найти.

* Модификации Союз GSM и Союз DUO готовятся к выпуску во втором полугодии 2012 года.

Модуль сотовой связи GSM-200

Модуль сотовой связи GSM-200 передаёт тревожные или служебные сообщения

на центральную станцию в стандарте GSM по голосовому каналу и/или с помощью GPRS.

Особенности прибора

Передача пакетных сообщений в TCP/IP протоколе при помощи GPRS-соединения

Связь с центральной станцией по каналу GSM-Voice Дозвон по частным телефонным номерам в случае тревоги Можно подключить дополнительный источник питания Совместим с контрольными панелями Captain-I и Hunter-Pro

Решения

Может использоваться в качестве основного или резервного канала передачи сообщений.

Возможно совместное использование с другими устройствами передачи событий.

Тех. характеристики

Физические параметры

Габариты............................................................100x70x30 мм

Вес.................................................................................275 г

Диапазон температур .

Параметры связи

Протоколы.................

Сети GSM...................

.от -20° C до +45° C

.PAF/NPAF, EPAF, DTMF, PuLse ............900/1800/1900 МГц

Параметры питания

Напряжение питания......

Ток в режиме передачи Мощность......................

..................................12 В

..................................1,2 A

..................1Втна 900 МГц

.400 мВт на 1800/1900 МГц

Software

Программируется с помощью объектовой клавиатуры. Параметры соединения GPRS задаются через ПО COMAX. Поддержка ПО NetSoft.

GSM 200

QUAD-BAND

Alarm Reporting Moduli

Передатчик ТР-100 GSM II

Передатчик ТР-100 GSM II подключается к любой контрольной панели и передает

на центральную станцию сообщения в формате Contact ID по каналу GPRS или резервному

голосовому каналу GSM-Voice. Работает в составе системы передачи извещений

Андромеда .

Устройство использует в работе две SIM-карты. Такое решение позволяет избежать перебоев в связи, которые периодически происходят при проведении ремонтных работ у операторов подвижной связи. Возможность работы с двумя операторами позволяет сократить затраты на связь.

Особенности прибора

4 режима работы: различные комбинации основного и резервного каналов передачи GPRS и GSM Voice

Светодиодная индикация уровня GSM

Решения

Можно менять IP-адрес сервера без выезда на объекты и перепрограммирования оборудования благодаря поддержке технологии DNS.

Снижение нагрузки на телефонные линии Центра мониторинга благодаря интеллектуальной системе дозвона и каналу GPRS.

Наличие GPRS-канала уменьшает стоимость трафика и позволяет значительно сэкономить на передаче данных в Центр мониторинга.

Единовременная передача всех событий за один сеанс связи

Постоянный контроль канала связи и защита от глушения за счёт частых автотестовых сообщений (в режиме GPRS)

Тех. характеристики

Физические параметры

Габариты......................................

Вес

Диапазон температур.

.115x70x32 мм 150 г

.от -20° C до +45° С

Совместимость

Контрольные панели Норд, Captain, Hunter-Pro, Sergeant-2M;

Преобразователи форматов SAT-9, СТЭЛС;

Другие передатчики производства компаний Си-Норд и PIMA.

Software

ПО Андромеда Центр охраны ; ПРИЗ 3.3 для программирования.

Андрей Балакин

Инженер технической поддержки

ТР-100 GSM II недорогой передатчик производства компании Си-Норд. Передатчик работает с двумя SIM-картами, обеспечивая высокую надёжность передачи данных и экономию на трафике.

Радиопередатчики

Радиопередатчики предназначены для передачи тревожных и служебных сообщений в Центр мониторинга. Устанавливаются в корпус объектового прибора.

Особенности

Быстрая и надёжная передача тревожных и служебных сообщений по радиоканалу.

Используются в качестве основного или резервного канала передачи сообщений в условиях отсутствия GSM-связи или помехах на телефонной линии.

Совместимость со всеми объектовыми приборами и передатчиками производства Си-Норд и PIMA.

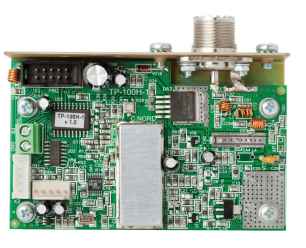

TP-100 (Micro)

- Работает в VHF-диапазоне.

- Двухчастотный режим работы.

- Диапазон частот: 149,95 - 150,0625 МГц.

- Модуляция - 8K0F1D.

Параметры питания

- Выходная мощность: 25 мВт.

- Мощность потребления в режиме ожидания: 0,15 Вт.

ТР-27Н

Работает в CB диапазоне. Рабочая частота передатчика: 26,960 МГц. Совместим с объектовыми приборами сторонних производителей.

С12 Dfl ,-, 1

Параметры питания

- Выходная мощность: High - 4 Вт; Low - 0,5 Вт.

- Мощность потребления в режиме ожидания - 0,13 Вт.

- Мощность потребления в режиме передачи - 18 Вт.

- Напряжение питания: 12 В.

Передатчики работают в диапазоне частот, не требующих разрешения Роскомнадзора

Тех. характеристики

Физические параметры

Диапазон температур....................

Габаритные размеры....................

Вес.............................................

от -10° C до +40° C .........95x75x30 мм

150 г

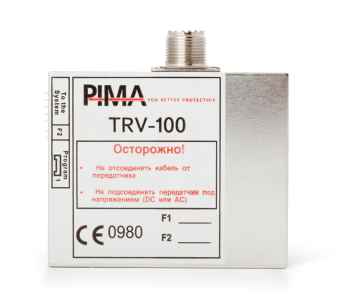

TRV-100

Работает в VHF-диапазоне. Поддерживает двухчастотный режим работы.

Параметры связи

Диапазон частот (146 - 174 МГц): High: 153 - 174 МГц; Low: 146 - 153 МГц.

TRU-100

Работает в UHF-диапазоне. Поддерживает двухчастотный режим работы.

Параметры связи

Диапазон частот (400-500 МГц): High - 470-500 МГц; Medium - 435-470 МГц;

Low - 400-435 МГц.

TRU-100

Осторожно!

Не отсоединять кабель от передатчика

Не лодсоединять передатчик под напряженней (DC или АС)

С€0980

Тех. характеристики

Физические параметры

Диапазон температур....................

Габариты.....................................

Вес.............................................

Software

Параметры передатчиков настраиваются с помощью программатора ПРИЗ-SA.

Параметры питания

от -10° C до +50° C Выходная мощность: 2,5 Вт

......... 95x73x30 мм Мощность потребления в режиме:

.....................140 г ожидания: 0,14 Вт; передачи: 21 Вт

Напряжение питания: 12 В Ток потребления: 1,5 А.

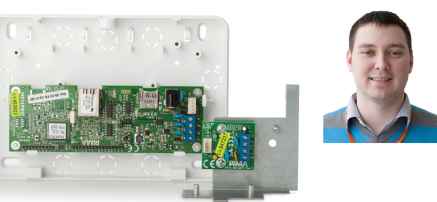

Комплект сетевого модуля Net-4 Pro

Сетевой модуль Net-4 Pro предназначен для передачи сообщений на центральную станцию мониторинга по сетям LAN/WAN от контрольной панели Hunter-Pro.

Особенности прибора

Работает в сетях Ethernet c динамичес- Постоянный контроль линии связи между модулем сопряже-кими и статическими IP-адресами. ния ППКОП и модулем передачи Ethernet.

Параметры Net-4 Pro программируются с клавиатуры контрольной панели или удаленно.

Наличие световой индикации на панели модуля передачи позволяет контролировать:

наличие сетевого подключения;

включение/выключение питания;

этапы получения и передачи сообщений.

Решения

Быстрая и надежная передача тревожных и служебных сообщений на станцию мониторинга по каналу Ethernet.

Возможно совместное использование с другими устройствами передачи событий.

Может использоваться в качестве основного или резервного канала передачи сообщений в условиях отсутствия радиосвязи или помехах на телефонной линии.

Панель внешнего модуля вписывается в дизайн любого помещения и не нарушает сложившийся интерьер.

Тех. характеристики

Физические параметры

Напряжение питания.. Диапазон температур.

-------...........

Поддерживаемые протоколы. IP-адрес .............................

12 В

.от -10° C до +40° C

.TCP/IP

Сергей Петров

Инженер технической поддержки

Net-4 Pro - отличный инструмент использования Ethernet-канала, создан для работы с ППКОП серии Hunter-Pro.

,. динамический, статический

Интернет-магазин shop.cnord.ru

Это и другое оборудование компании Си-Норд вы можете приобрести в нашем интернет-магазине.

Software

ПО Андромеда Центр охраны ; ПО СОМАХ (v. 3.08 и выше); ПО NET Soft (v. 1.2 и выше).

Комплект сетевого модуля Net-4 Pro состоит из двух составных частей:

- модуль сопряжения с ППКОП (устанавливается в корпус объектового прибора);

- модуль передачи Ethernet (конструкция позволяет смонтировать модуль на расстоянии до 250 метров от модуля сопряжения с ППКОП).

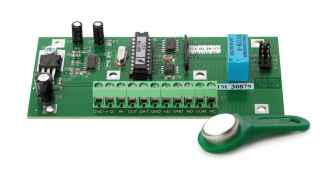

КДУ-ТМ - комплект дистанционного управления на ключах Touch memory, который состоит из электронной платы и выносного считывателя ключей. Комплект предназначен для постановки/снятия с охраны и идентификации пользователей.

До 95 пользователей:

- 95 Touch memory-ключей;

- один мастер-ключ для добавления, удаления, или изменения кодов пользователей

Считыватель ключей можно установить на расстоянии до 75 метров от объектового прибора

Решения

Touch memory-ключ полностью заменяет код доступа и позволяет обойтись без дорогостоящей клавиатуры:

- ключом можно ставить и снимать помещение с охраны;

- время постановки-снятия записывается;

- режим работы с контрольной панелью;

- режим автономный контроллер с возможностью управления реле.

Совместим со всеми объектовыми приборами

Тип подключённого объектового прибора определяется автоматически

Светодиодная индикация постановки/снятия с охраны Возможна работа в автономном режиме

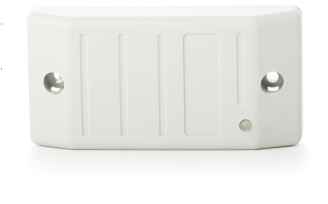

КДУ-ПР - комплект дистанционного управления на бесконтактных proximity-картах для постановки/снятия с охраны и идентификации пользователей.

Дистанция установки - 100 метров от контрольной панели

Число пользователей зависит от возможностей объектового прибора, к которому подключён считыватель

Совместим со всеми контрольными панелями.

Решения

Светодиод и зуммер позволяют контролировать:

- прибор на охране/снят с охраны;

- включена задержка на вход/выход;

- авария или неисправность;

- тревога.

Объектовые клавиатуры

Клавиатуры предназначены для постановки/снятия помещения с охраны

и программирования параметров объектовых приборов. В отдельных случаях с помощью

клавиатуры можно управлять подключённым периферийным оборудованием.

При соответствующих настройках клавиатуру можно использовать в качестве тревожной

кнопки, например, вызвать медицинскую помощь или группу быстрого реагирования.

Особенности

Три аварийные кнопки: тревога, пожар, принуждение

Программирование параметров объектового прибора

Постановка/снятие с охраны различными кодами пользователей

Контроль доступа

Светодиодная индикация охраняемых зон и системных неисправностей

RX-6

RXN-9

RX-406

Клавиатура для управления контрольными панелями Норд-4ТМ Стандарт и Captain-I.

Число отображаемых зон: 6.

Число отображаемых областей: 2.

- Клавиатура для управления контрольными панелями Hunter-Pro.

- Число отображаемых зон: 8.

- Адресная индикация областей.

- Клавиатура для управления контрольными панелями Норд-4ТМ и Captain-I.

- Число отображаемых зон: 6.

- Светодиодная индикация охраняемых зон и системных неисправностей.

- Протяжённость линии связи между клавиатурой и прибором - до 75 м.

Тех. характеристики

Тех. характеристики

Физические параметры

Диапазон температур Габаритные размеры.............

Вес

.от 0° C до +45° C .. 75x135x25 мм

0,3 кг

Физические параметры

Диапазон температур

Габариты

Вес

от 0° C до +45° C

150x125x35 мм

0,3 кг

Основные характеристики

Напряжение питания

Скорость приема и передачи данных

12 В

2400 бод

Основные характеристики

Напряжение питания

Скорость приема и передачи данных

12 В

. 2400 бод
