Пульты централлизованного н Андромеда Либерти на базеп

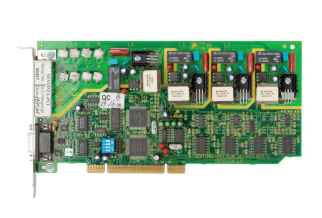

Процессор Sentinel предназначен для сбора, декодирования и обработки сообщений, принятых от удаленных объектовых приборов. Процессор необходим для построения системы охраны стационарных объектов.

Особенности

До четырёх телефонных входов (проводных или GSM) на одной плате процессора

До двух радиоканалов для приема сообщений

Возможность подключения к компьютеру дежурного оператора

Фильтрация одинаковых сообщений

Специальное программное обеспечение для настройки радиовходов (входит в комплект)

Защита информации: при потере связи с ПК все данные накапливаются в буфере. После восстановления связи информация передается в ПО Андромеда Центр охраны

Щетенко Григорий

Директор департамента технического сопровождения

C решением на базе процессора Sentinel вы получаете современную и надёжную Центральную станцию мониторинга.

Тех. характеристики

Физические параметры

Интерфейс подключения к ПК Чувствительность радиовхода. Диапазон температур.............

Параметры связи

Радиоканал (симплекс)............

Проводные телефонные линии, Сети GSM...............................

.PCI

...................50 мВ

.от +5° C до +45° С

...PAR, NPAF, EPAF

. PAR, NPAF, EPAF, PULSE, DTMF, .............. Contact ID, SIA, Voice

Возможности

При необходимости, можно подключить принтер для распечатки отчётов. В спорных ситуациях распечатанный отчёт может являться доказательством в суде.

-аСЗлюдения i

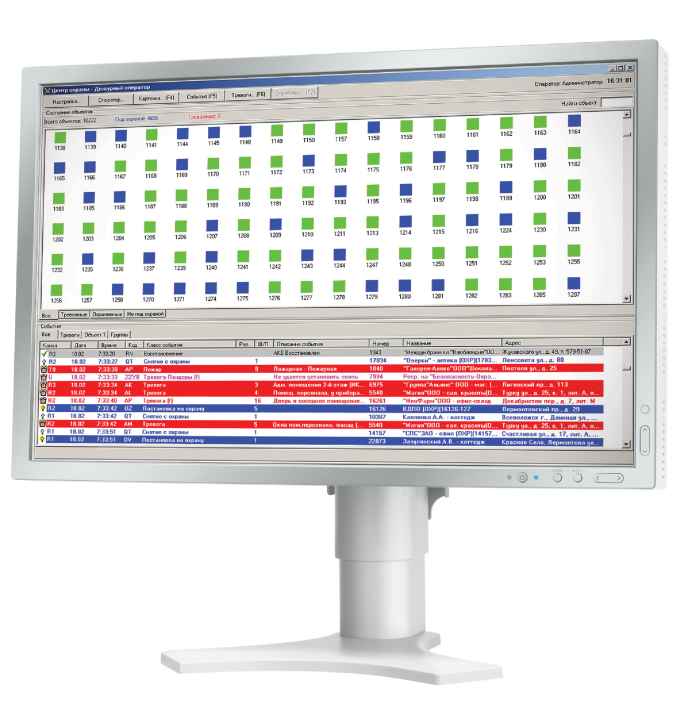

Готовая рабочая станция дежурного оператора - инструмент для быстрого развертывания станции мониторинга в кратчайшие сроки. Станция представляет собой современный персональный компьютер, работающий под управлением операционной системы Windows 7. В комплект станции входит профессиональное программное обеспечение Андромеда Центр охраны , а также периферийное оборудование, включая монитор.

Андрей Жук

Руководитель проектов

Для осуществления мониторинга объектов, наша компания использует станцию Либерти на базе процессора SentineL Мы рекомендуем нашим клиентам только то оборудование, в котором всецело уверены сами.

Станции мониторинга Андромеда Либерти работают под управлением лицензионной операционной системы Windows 7, укомплектованы монитором, клавиатурой, колонками.

Базовое оборудование / ПЦН Андромеда Либерти на базе процессора Sentinel

Пульт централизованного наблюдения АНД ПС-512

Пульт АНД ПС-512 предназначен для контроля состояния объектов, на которых установлено охранно-пожарное оборудование. Обеспечивает приём, обработку, хранение и регистрацию тревожных и служебных сообщений от объектовых приборов производства компаний Си-Норд и PIMA. Используется в составе системы передачи извещений Андромеда . Принимает сообщения только по радиоканалу.

Особенности

Два радиоканала для приёма сообщений До 512 контролируемых объектов До девяти пользователей-операторов

Оперативная (внутренняя) память на 2000 событий Встроенный источник бесперебойного питания

Светодиодная индикация.

Возможности

- Два уровня администрирования - Администратор и Оператор с разными правами и функциями.

- Дополнительный выход для подключения сирены.

- Жидкокристаллический двухстрочный дисплей (каждая строка содержит 40 знаков).

- Пленочная клавиатура для управления и ввода данных.

- Совместимость с ПК (через порт RS-232).

- Подключение принтера для распечатки событий.

Два режима работы пульта

- Автономный режим: приём, обработка, хранение и регистрация тревожных и служебных сообщений в оперативной памяти пульта.

- Комплексный: управление прибором и контроль состояния объектов выполняются с помощью персонального компьютера и программного обеспечения

Андромеда Центр охраны .

Решения

Пульты АНД ПС-512 существуют в трёх модификациях, которые

различаются количеством контролируемых объектов

и функцией подключения к ПК.

-АНД ПС-512/20 - 150 объектов без выхода на ПК

(только автономный режим); -АНД ПС-512/21 - 150 объектов, выход на ПК; -АНД ПС-512/22 - 512 объектов, выход на ПК.

АНД ПС-512 позволяет организовать простой центр мониторинга, и, по мере необходимости, увеличивать количество контролируемых объектов.

Тех. характеристики

Физические параметры

Амплитуда входного сигнала...

Диапазон температур............

Протоколы работы.................

.....................5 В

.от 0° C до +40° C ...........PAF/NPAF

Источники электропитания

Основной - электросеть 50 Гц напряжением 176/242 В Резервный - одна или две аккумуляторные батареи напряжением 12 В. Время работы от батареи - 8 часов. Батарея полностью заряжается за 16 часов.

гашгаига,

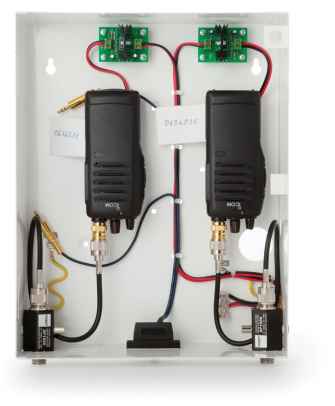

Радиоблок АНД РБ

Радиоблок предназначен для приема сигналов от объектовых приборов, их преобразования и передачи на радиовход центральной станции.

Особенности

Два высокочастотных входа для подключения радиопередатчика

Низкочастотный выход для подключения к центральной станции

Работает во всех диапазонах: СВ, VHF и UHF

Защита от несанкционированного вскрытия корпуса - тампер

Две модификации радиоблока - на один и на два радиоканала

Изготавливаются на базе приёмопередатчиков ведущих производителей радиооборудования ICOM (Япония).

Тех. характеристики

Физические параметры

Диапазон температур....................

Вес.............................................

.от -30° C до +60° C ........................2 кг

Габариты.

.355x266x95 мм

Параметры питания

Напряжение питания.

7,2 В

Потребление в режиме приёма ., Чувствительность (12 дБ SINAD) Выход по НЧ............................

Совместимость

В качестве центральной станции используются пульты централизованного наблюдения на базе:

- АНД ПС-512 (все модификации);

- Sentinel (все модификации).

...........250 мА

0,25 мкВ

.0,5 Вт на 8 Ом

Интернет-магазин shop.cnord.ru

Это оборудование вы можете приобрести в нашем интернет-магазине.

Системный ретранслятор Цефей

Принимает сообщения от объектовых приборов по радиоканалу и пересылает их на центральную станцию по сети Ethernet или по резервному радиоканалу.

Особенности

Работа в форматах PAF и NPAF/EPAF

Световая индикация приёма и передачи сообщения

Две охранные зоны для организации двух охранных шлейфов с тремя состояниями: норма, обрыв, замыкание

До 16 частотных каналов на прием и передачу

Контроль состояния основного и резервного источников питания

Автоматическая подзарядка резервной аккумуляторной батареи

Автотестирование аккумулятора - каждые 10 минут

Возможность работы по каналу GPRS (при установке дополнительного роутера с GPRS-модемом).

Решения

Подключение группы удалённых объектов без построения сети ретрансляторов. Расстояние между Цефеем и центральной станцией не ограничено в режиме передачи по Ethernet.

Снижение числа сообщений. Благодаря передаче сообщений по Ethernet, радиочастота освобождается.

Постоянный прием сообщений по радиоканалу. В отличие от обычных ретрансляторов, Цефей способен принимать сообщения от объектовых приборов во время передачи информации на центральную станцию.

Подмена частот. Прием сообщений в одном диапазоне (частоте), передача - в другом.

В случае, когда требуется построение сети с использованием ретранслятора без Ethernet-решения, возможно использовать ретранслятор РТС-5.

Суворов Константин

Директор департамента IT

Сегодня Ethernet и IP являются наиболее распространенными средствами для организации сетей передачи информации. Ретранслятор Цефей - идеальное решение для организации последней мили по радиоканалу и дальнейшей передачи событий на центральную станцию по существующим WAN/LAN сетям.

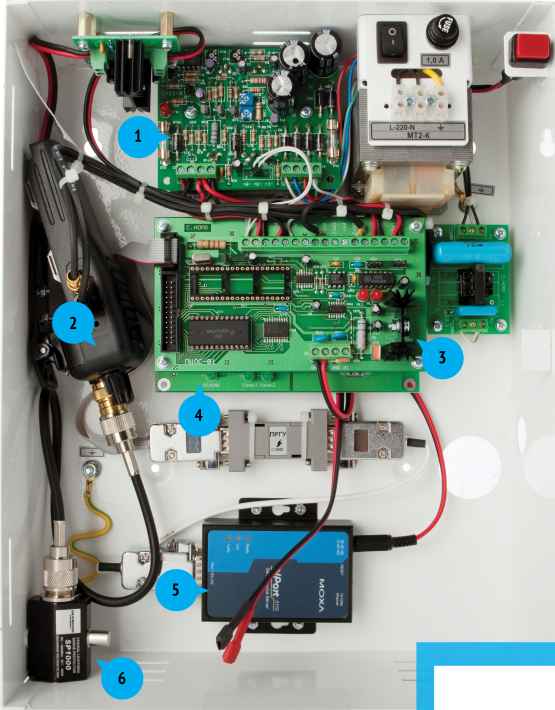

Ретранслятор системный Цефей

1. Источник питания Кулон

2. Трансивер (приёмо-передающая головка)

3. Плата Цефея

4. Плата корректора сигналов

5. Конвертор интерфейсов MOXA

6. Грозоразрядник

Тех. характеристики

Физические параметры

Диапазон температур................. от 0° C до +40° C

Вес (без батареи)........................ 2,5 кг

Габариты..................................335x270x100 мм

Сетевой интерфейс Ethernet UTP 10/100 Мбит/c

Параметры питания

Основной - сеть переменного тока 220 В 50 Гц напряжением 176-242 В; Резервный - одна или две аккумуляторных батареи, напряжением 12,6 В, ёмкостью 7,2 А-ч.

Программное обеспечение

Андромеда Центр охраны - наиболее распространенное профессиональное программное обеспечение для мониторинга объектов в России.

Андромеда Центр охраны позволяет работать со станциями мониторинга различных производителей, что увеличивает гибкость системы и снижает затраты.

Существует возможность строить распределенные системы обработки извещений, объединяя несколько пультов в единую сеть. Благодаря этому осуществляется контроль нескольких пультов из Единого диспетчерского центра .

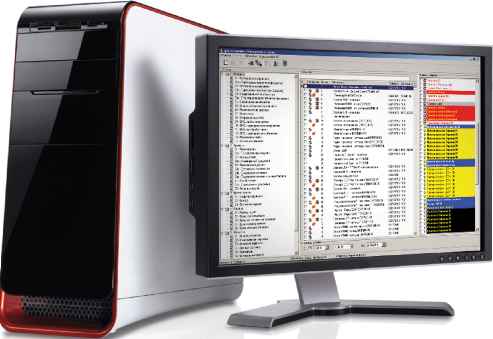

Андромеда Центр охраны

Центр охраны - это программное обеспечение, обеспечивающее решение задач по приёму, регистрации и обработке извещений от охраняемых объектов недвижимости.

50 ОБЪЕКТОВ БЕСПЛАТНО

Андромеда Центр охраны , бесплатная редакция на 50 объектов

Стартовая редакция - рабочий продукт без ограничений функций. Благодаря стартовой редакции, охранные предприятия, начинающие свою деятельность, могут минимизировать затраты.

Чтобы получить стартовую редакцию, достаточно скачать Центр охраны с сайта cnord.ru. Переход на версию Центра охраны с большим числом объектов осуществляется путём установки электронного ключа защиты. При этом, переустановка программного обеспечения не требуется.

Сценарии отработки тревоги

Отрабатывая тревогу, оператор регистрирует с помощью ПО действия: звонок на объект, вызов и прибытие группы, принятые решения и причины отмены тревоги.

Центр охраны предлагает оператору больше. При отработке пожарной тревоги требуется выполнить действия отличные от действий, совершаемых при отработке тревожной кнопки. Связывая тревоги и рекомендуемые по ним действия, Центр охраны позволяет оператору не упускать действительно важные вещи.

Если тревога возникает вследствие технической неисправности на объекте, Центр охраны позволяет отключить её на ограниченный интервал времени, по истечении которого Центр охраны напомнит о неисправности, если к тому моменту она не будет устранена.

Надёжное хранение данных

Центр охраны хранит данные в современной СУБД Microsoft SQL Server, отвечающей самым строгим требованиям к надёжности и производительности подобных продуктов.

Продуманная система резервного копирования позволяет сохранить данные в любой ситуации и при любом сбое.

Все редакции Центра охраны работают на единой программной платформе, рассчитанной на большое количество объектов и событий.

Прием событий от большинства пультов

- Pima

- Си-Норд

- Альтоника

- Visonic

- Villbau

- Ритм

- Jablotron

- Sur-Gard

- Satel

- MCDI

Проксима

Pyronix

KP Electronics

Honeywell Iseco

- Trikdis

- Silent Knight

- DSC

- Navigard

- Стелс

Нет технических ограничений по количеству пультов, одновременно подключённых к Центру охраны . Есть возможность подключить объектовое оборудование непосредственно к Центру охраны , например, оборудование, работающее по GSM (GPRS) или Ethernet.

Контроль неисправностей

С помощью Центра охраны можно освободить дежурного оператора от необходимости отслеживать типичные неисправности на объектах. Например, если 220 В не восстановится на объекте в течение заданного промежутка времени, то Центр охраны автоматически создаст тревогу и потребует реакции оператора. То же самое касается и временных неисправностей каналов связи на объектах - оператору нет нужды самостоятельно контролировать их восстановление: с этой задачей отлично справится Центр охраны .

Детальное описание объектов

Если используется Центр охраны , то никакая информация об объектах не потеряется: каждый объект можно описать подробнейшим образом: от названия до примечания, через отдельные списки для разделов, шлейфов и ответственных. Если какого-то поля не хватает - его можно добавить, предусмотрена и такая возможность.

В Центре охраны информация об объектах активно используется: оператор сразу видит названия тревожных шлейфов или фамилию ответственного, выполнившего снятие; эта же информация может быть включена в SMS-сообщение, которое будет отправлено ГБР.

Работа с отчётами

Поставляемые с Центром охраны отчёты позволяют каждому получить нужную информацию. Так, дежурный оператор может просмотреть принятые событий и отработки тревог или распечатать отчёт о сдаваемой смене.

Администратор базы данных с помощью отчётов контролирует заполнение карточек объектов, а линейные инженеры получают информацию о ложных тревогах и потерях сигналов с объектов. Управляющее звено оценивает эффективность работы операторов, ГБР и инженеров, создавая соответствующие аналитические отчёты.

Вход через тревогу

Распространена тактика охраны, при которой снятие объекта с охраны всегда производится через тревогу. Центр охраны предлагает для таких объектов удобное и безопасное решение, позволяющее не отвлекать оператора на анализ тревог, по которым вот-вот придет снятие, но в то же время - немедленно привлекать его внимание к ситуациям, требующим вмешательства.

Работа в сети

При увеличении количества объектов одним компьютером уже не обойтись: оператор должен реагировать на события, поступающие с объектов, администратору базы данных нужно создавать новые объекты и вносить изменения в карточки существующих, а инженерам надо распечатать отчеты по ложным тревогам. Благодаря возможности работы в локальной сети, Центр охраны позволяет все

эти действия выполнять одновременно компьютерах сети.

на разных

Отображение объектов и ГБР на карте

Возможность Центра охраны отобразить на карте местности тревожные объекты и расположение ГБР позволяет визуально представить оперативную обстановку и существенно упростить оператору принятие решений: он просто видит, что происходит.

Разделение объектов между операторами

Когда объектов становится по-настоящему много, эффективность работы одного дежурного оператора существенно уменьшается. Но простым увеличением количества операторов проблему не решить: ведь каждый из них будет работать с одним и тем же, очень большим объемом информации. Центр охраны позволяет разделить информационные потоки между операторами, выделив для каждого их них свой собственный диапазон номеров объекта.

Импорт данных из распространенных программ

Импорт возможен из программ Страж, CSM32, Андромеда 1.х-2.8.
