Некоторые сочетания предлагаемого нами оборудования лучше других подходят для решения типовых задач клиентов. Мы выделили такие сочетания в отдельные комплекты, удобные для заказа, доставки и установки. В целях повышения надежности мы также рекомендуем использовать 2 канала связи - основной и дублирующий. Если на объекте отсутствует канал связи, предлагаемый тем или иным комплектом по умолчанию, вы всегда можете заменить его на другой, выбрав нужный модуль из списка совместимых.

Беспроводные комплекты

Беспроводные комплекты востребованы в организации охраны квартир и офисов, где заказчик не желает вносить изменения во внешний вид помещения и где существуют сжатые сроки для установки.

Комплект на базе контрольной панели Норд LAN

Комплект на базе контрольной панели Captain-8 или Hunter-Pro 32

*В случае необходимости, любой комплект может быть укомплектован дополнительным каналом связи и датчиками.

Специализированные решения

Часто встречаются ситуации, когда стандартные решения охраны не отвечают специфическим требованиям объекта. Си-Норд предлагает различные решения нетиповых задач.

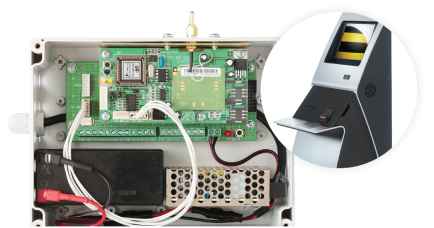

Для обеспечения безопасности банкоматов и платёжных терминалов создан охранный прибор на базе устройства Sergeant-2M.

Прибор обеспечивает охрану 4-х зон терминала. Постановка/снятие с охраны осуществляется Touch memory-ключом. Монтаж прибора внутри банковского или платёжного терминала не вызывает затруднений благодаря небольшому размеру корпуса.

Компактные размеры

20015075 мм, позволяют устанавливать прибор в различные модели банкоматов.

Резервный аккумулятор

ёмкостью 1,2 А-ч позволяет работать в отсутствии напряжения в сети до 10 часов.

Передатчик ТР-100 GSM II

использует в работе две SIM-карты, обеспечивая высокую надёжность передачи извещений на станцию мониторинга.

Зачастую, на объекте необходимо быстро установить тревожную кнопку. При этом, не всегда требуется монтаж ППКОП, датчиков и прочего оборудования охраны. Для таких случаев прекрасно подойдёт КТС Кнопка .

[анлромеда

Кнопка незаменима для организации тревожной сигнализации на постах физической охраны, в небольших магази-нах-павилионах. Установка стандартных ППКОП в таких местах бывает избыточна. Кнопка обеспечивает быстрое подключение объекта к станции мониторинга, а также обходится владельцам объектов суш,ественно дешевле стандартной охранной сигнализации. Также Кнопка может быть использована в качестве горячей замены оборудованию, которое по каким-либо причинам вышло из строя.

До 30 суток работы

Работает от 24 часов в горячем режиме и до 30 дней в холодном.

Три режима передачи данных

Поддерживает три канала передачи данных: GPRS, CSD, Voice.

USB-интерфейс

USB-интерфейс для подключения к компьютеру.

Варианты построения ПЦН

Решения начального уровня

На базе программного обеспечения

Программное обеспечение Андромеда Центр охраны напрямую принимает тревожные и служебные извещения по каналам Ethernet или GSM и предоставляет дежурному оператору полную информацию обо всех охраняемых объектах.

Охрана городских объектов, имеющих доступ к интернету: многоквартирные дома, торговые и бизнес центры, гостиницы.

Объектовое оборудование для Ethernet канала:

- контрольная панель серии Hunter-Pro, Норд LAN;

- передатчик Net-4 Pro.

по каналу Ethernet

по каналу GSM

Интернет

Андромеда Центр охраны

Охрана объектов с устойчивым покрытием сетью GSM.

Объектовое оборудование для GSM-канала:

- любая контрольная панель;

- передатчик ТР-100 GSM II или GSM-200;

- тревожная кнопка GSM.

На базе автономного пульта

Автономный пульт АНД ПС-512 принимает сообщения от охраняемых объектов по радиоканалу (в том числе, в диапазоне частот, не требующих специального разрешения). Дальность связи составляет от 10 до 35 км.

по радиоканалу

Охрана и мониторинг не телефонизированных объектов на небольшой территории: коттеджные поселки, гаражные кооперативы, садоводства.

Радио (UHF, VHF, CB)

Объектовое оборудование для радиоканала:

- любая контрольная панель;

- радиопередатчики TRV (U)-100, ТР-100 Micro, ТР-27Н.

АНД ПС-512

Автономный пульт предоставляет возможность мониторинга 150 объектов и может использоваться без компьютера и программного обеспечения. Существует возможность расширения более чем на 500 объектов.

Решение для крупных пультов

Станция мониторинга на базе: пульта, процессора центральной станции Sentinel, программного обеспечения, либо готового решения.

Для быстрого развертывания станции мониторинга предлагается готовое решение - рабочая станция дежурного оператора. Станция на базе процессора Sentinel укомплектована профессиональным программным обеспечением Центр охраны , дает возможность работы с двумя телефонными линиями, радиоканалом, монитором, и всей периферией, необходимой для работы. Также есть возможность работы по IP. Базовая комплектация готовой рабочей станции позволяет осуществлять мониторинг до 50 объектов. В случае необходимости число объектов мониторинга может быть увеличено до 8000.

Hunter-Pro 96

Captain-I

Телефон или радио

Ethernet

Интернет

- е. 3

Радио

ПО Центр Охраны

АНД ПС-512

Serneant-2M

Передача извещений по:

- радио;

- GSM;

- Ethernet;

- телефону.

Охрана и мониторинг объектов любой сложности: частная и коммерческая недвижимость, промышленные объекты, мобильные и персональные объекты и многое другое.

Объектовое оборудование:

- любая контрольная панель;

- тревожная кнопка GSM;

- радиопередатчики TRV (U)-100, ТР-100 Micro, ТР-27Н;

- GSM-передатчики ТР-100 GSM II или GSM-200;

- Ethernet-передатчик Net-4 Pro;

- телефонный дозвонщик ДН-4.

Павел Юдаев

Директор по маркетингу

За 39 900 рублей вы получаете настоящий пульт с телефоном, радио, IP

Решения / Варианты построения пультов централизованного наблюдения

Возможности интеграции

Что понимать под интеграцией? Это возможность передачи сообщений от объектового оборудования, выпускаемого одним производителем, на ПЦН другого производителя. Еще один элемент интеграции - возможность работы объектового оборудования, в частности, ППКОП с датчикам различных производителей. Цель интеграционных процессов - максимально упростить процесс подключения новых объектов.

Взаимная интеграция компаний-производителей обеспечивает широкий выбор объектового оборудования различным категориям пользователей, что улучшает качество оказываемых услуг, позволяет более гибко подходить к установке систем ОПС на объектах.

Интеграция с продуктами Альтоники

На базе программного обеспечения Андромеда Центр охраны

Центр охраны принимает сигналы от любого объектового оборудования компании Альтоника : дежурный оператор имеет самую полную информацию как о положении на объекте (поставка/снятие, тревога и т. п.), так и о техническом состоянии оборудования (разряд аккумулятора, отсутствует 220 В, неисправность каналов связи).

Центр охраны работает с пультами централизованного наблюдения Альтоника : поддерживается работа с пультами Lonta-202, Lonta PRO, RS-201, RS-200. Возможна работа с двумя пультами одновременно, например, с пультами Lonta-202 и RS-200.

Центр охраны полностью заменяет программное обеспечение Страж : предусмотрена возможность импорта описаний объектов из Стража в Центр охраны - это позволит исключить ошибки и потерю информации при замене программного обеспечения.

На базе преобразователя интерфейса ПИРС

ПИРС позволяет использовать любые контрольные панели производства Си-Норд и PIMA (Hunter-Pro, Sergeant-2M, Captain-I, Captain-8, Норд) в качестве объектовых приборов СПИ Альтоника :

возможно подключение уже смонтированных на объекте сигнализаций на пульты Альтоника . Охранно-пожарные извещения будут передаваться по радиоканалу системы LONTA-202.

ПИРС поддерживает возможность параллельной передачи на пульты Альтоника и Андромеда : сигналы от контрольных панелей Си-Норд , работающих в составе СПИ Андромеда , дублируются на пульт РСПИ Lonta-202. Возможна совместная работа радиопередатчика RS202TD ( Альтоника ) и радиопередатчиков TRV(U)-100, ТР-27Н, ТР-100 Micro ( Си-Норд , PIMA).

Интеграция с объектовыми приборами других производителей

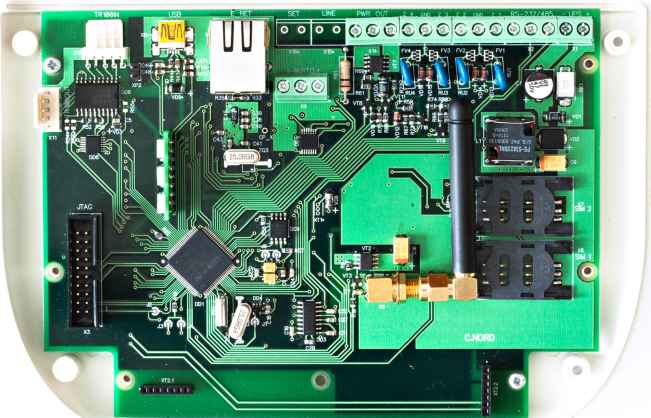

На базе интеллектуального устройства связи Союз Союз выпускается в трёх модификациях:

Союз - это универсальное устройство связи, к которому можно подключить контрольные панели большинства производителей. Союз помогает максимально упростить подключение к пульту объектов, на которых уже установлено оборудование.

Союз позволят передавать охранно-пожарные извещения от объектовых приборов производства компаний Аргус-Спектр и Болид в систему передачи извещений Андромеда по сетям GSM, Ethernet, проводным телефонным линиям и радиоканалу.

Таким образом решается проблема совместимости, с которой сталкиваются охранные предприятия. Компания Си-Норд и раньше занималась производством различных преобразователей, однако новое устройство объединяет в себе всё то, что ранее было доступно в виде отдельных компонентов.

- Союз RF (базовая модификация с радиопередатчиком)

- Союз GSM (комплектация для работы по GPRS/CSD)

- Союз DUO (модификация с GSM и Ethernet-модулем)

Подключается к объектовым приборам по интерфейсу RS-485, RS-232

Модификация Союз RF выпускается в металлическом корпусе с источником питания.

Единый диспетчерский

центр

Программное обеспечение Андромеда Центр охраны идеально подходит для работы со структурными подразделениями МЧС в качестве системы предотвращения и упреждения чрезвычайных ситуаций.

- Полностью соответствует внутриведомственным приказам МЧС: Андромеда Центр охраны обеспечивает передачу всей необходимой информации по объектам в ПАК Стрелец-Мониторинг принятой на снабжение в МЧС России согласно приказу МЧС №743 от 28.12.2009.

- Технические возможности системы отвечают требованиям федерального законодательства: сообщения от охраняемых объектов передаются по выделенному радиоканалу, что соответствует Техническому регламенту о требованиях к пожарной безопасности (Федеральный закон РФ

№ 123 от 22.07.2008).

- Обеспечивает пожарную безопасность на любом объекте:

- подробные карты местности с указанием схем подъездов и поэтажные планы объекта, с отображением ключевых элементов безопасности: пожарных гидрантов, аварийных выходов и т.п.;

- контроль неограниченного количества объектов и координация действий сотен групп быстрого реагирования;

- рассылка SMS: экипажи ГБР получают информацию о тревогах, а инженеры - события от обслуживаемых объектов.

- Работает с оборудованием сторонних производителей:

- Андромеда Центр охраны обеспечивает интеграцию уже установленного объектового оборудования;

- принимает информацию от большинства пультов централизованного наблюдения.

- На базе программного обеспечения Андромеда Центр охраны можно создавать пульты централизованного наблюдения для структурных подразделений МЧС, объединяя их в многоуровневую систему - Единый диспетчерский центр, куда поступает информация по объектам

со всех городских, областных, районных и краевых пультов.

Благодаря интеграции с ПАК Стрелец-Мониторинг , продолжается эксплуатация пультов централизованного наблюдения Андромеда , установленных в подразделениях МЧС, в штатном режиме.

Охранно-пожарные извещения передаются по четырём каналам связи: по Ethernet, выделенному радиоканалу, сетям GSM и проводным телефонным линиям.

Альтоника ; Аргус-Спектр ( Стрелец-Мониторинг ); Проксима ; Ритм ; Ademco; Jablotron; KP Electronics (Lars); Silent Knight; Sur-Gard.

Единый диспетчерский центр - это глобальная система мониторинга, позволяющая контролировать оперативную обстановку по всему региону с общего пульта.

Управление оперативной обстановкой

на уровне федерального диспетчерского центра

Городские

диспетчерские

Аналитические отчеты и оперативный контроль

Пожарные пульты городского уровня

Сигнал тревоги

Выезд

пожарного

подразделения

Оперативный контроль Отчеты и аналитика

Областные

диспетчерские

й ЙЯ ИИ яТ|

Пожарные пульты областного уровня

ЕДЦ I уровня (в пределах города)

- Получение событий с объектов;

- Оперативное реагирование на тревожные события;

- Контроль отработки тревоги.

ЕДЦ II уровня (область, край, район)

- Контроль действий персонала;

- Сбор данных для анализа и статистики;

- Контроль оперативной обстановки.

Удобство в работе

Организация неограниченного количества локальных и удалённых рабочих мест; различные уровни администрирования, протоколирование действий персонала, имеющего доступ к работе с системой.

Надёжность системы

Автоматическое копирование баз данных для восстановления информации при сбоях и внештатных ситуациях.

Охраняемые объекты

Единый диспетчерский центр позволяет повысить безопасность города, района, области, или региона в целом: тревожные сигналы обрабатываются мгновенно, что позволяет оперативно реагировать на пожар или любую другую чрезвычайной ситуацию.

Базовое оборудование

Схема использования оборудования

Проводные или беспроводные датчики Visonic, ТЕКО

©Р1

Беспроводные расширители

4 канала связи

Радиоканал TRV-100, TRU-100, TR-100 Micro, TP-27 H

Телефон

Дозвонщик ДН-4С Hunter-P и Captain-I имеют встроенный дозвонщик

GSM-200, TP-100 GSM II Ethernet

Для панелей серии Hunter-Pro и Captain используется сетевой модуль Net-4 Pro. Норд LAN имеет встроенный сетевой модуль

Проводные расширители

I/0-16, I/O-8N, I/O-R, EXP-PRO, I/O-F

Базовое оборудование

Дистанционное управление

на бесконтактных proximity-картах

C помощью КДУ-ПР производится постановка/снятие с охраны и идентификация пользователей

Комплект дистанционного управления на Touch memory

С помощью КДУ-ТМ производится постановка/снятие системы с охраны и идентификацией пользователей, путем считывания электронных кодов ключей

Интеллектуальное устройство связи Союз

Принимает сигналы от контрольных панелей любых производителей и траслирует их в Центр охраны

Тревожная кнопка GSM

Служит для вызова групп быстрого реагирования в случае возникновения опасности

Тревожная ИК-датчики Наружная Беспроводно

кнопка сирена брелок
