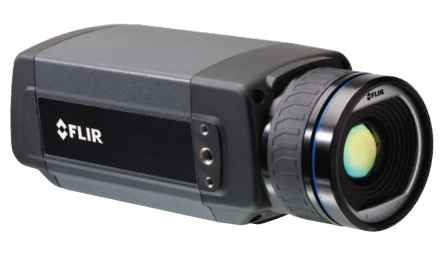

Линза из германия

Корпус из гофрированного алюминия

Легкая установка на штатив

GiG GEN<i>CAM

VISION

Соединение для Gigabit Ethernet Подключение питания

USB-разъем Цифровой ввод-вывод

Где необходима ИК-термография?

Автомобилестроение

Легковые и грузовые автомобили, производство двигателей и субподрядчики, обслуживающие данную отрасль:

пайка и сварка; системы подогрева сидений

проверка антиобледенителя для окна

нагрев и кондиционирование воздуха

отливка пластмассовых и металлических деталей

проверка качества слоистых деталей, таких, как приборные панели

проверка качества кожаной обивки, контроль трения шин. Электроника

Проектирование электроники, производство печатных плат и других компонентов и узлов электроники:

ИК-изображение антиобледенителя ветрового стекла

ИК-изображение двигателя автомобиля

тестирование и проверка печатных плат поиск неисправностей в печатных узлах проектирование силовой электроники

Программное обеспечение

Превращение инструментов в решения

Для наиболее оптимального использования камер FLIR серии A и их интеграции в рабочие системы в целях обеспечения безопасности и автоматизации вам предлагается набор программных средств и утилит. Дополнительные сведения о загрузках и обновлениях см. на веб-сайте http: flir.custhelp.com/.

Общее

IPConfig

Утилита для обнаружения сетевой камеры и назначения IP-адреса. Данная программа поставляется на компакт-диске с утилитами в транспортной коробке; ее можно загрузить с веб-сайта FLIR Custhelp.

Для безопасности (A300/A310)

FLIR IR Monitor

Утилита для первоначального подключения к камере, управления и настройки внутренних функций с поддержкой до 9 камер одновременно. Данная программа поставляется на компакт-диске с утилитами в транспортной коробке; ее можно загрузить с веб-сайта FLIR Custhelp.

Встроенный веб-сервер

Простые встроенные средства для управления камерой и просмотра изображений, подключается по адресу http: IP-адрес камеры в веб-браузере или с помощью программы IP Config.

Ethernet/IP или Modbus TCP (только A310)

Эти промышленные протоколы полевой шины позволяют использовать элементы управления анализом, сигнализацией и камерой совместно с программируемыми логическими контроллерами. В камере A310 эта функция всегда включена.

Thermovision SDK

Компонент ActiveX, позволяющий управлять камерой, получать и преобразовывать изображения. Приобретается отдельно.

Интерфейсы управления AXXX и изображениями

Набор ICD, описывающий элементы управления камерой и потоковую передачу изображений на низком уровне. Также включает несколько примеров кодов. Предназначен для использования только опытными программистами. Его можно загрузить бесплатно с веб-сайта FLIR Custhelp.

Для автоматизации (A315/A615)

FLIR Camera Player

Утилита для первоначального соединения с камерой и просмотра потока изображений. Данная программа поставляется на компакт-диске с утилитами в транспортной коробке или ее можно загрузить с веб-сайта FLIR Custhelp.

Совместимость GigE Vision и GenICam

Стандарт камер машинного зрения, поддерживаемый многими сторонними программами обработки изображений, такими как National Instruments, IMAQ Vision и Halcon компании MVTec.

Thermovision SDK

Компонент ActiveX, позволяющий управлять камерой, получать и преобразовывать изображения. Приобретается отдельно.

Интерфейсы управления AXXX и изображениями

Набор ICD, описывающий элементы управления камерой и потоковую передачу изображений на низком уровне. Также включает несколько примеров кодов. Предназначен для использования только опытными программистами. Его можно загрузить бесплатно с веб-сайта FLIR Custhelp.

EtherNet/IP

conformance tested

6/G£

VISION

GEN<I>CAM

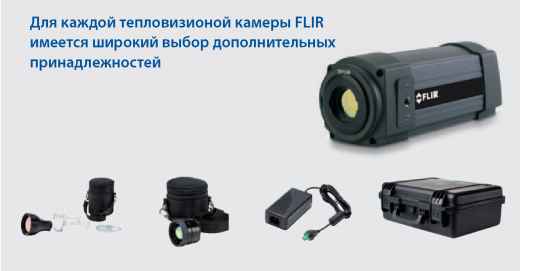

Дополнительные принадлежности

Универсальные системы, отвечающие вашим изменяющимся потребностям

Сегодня, в условиях быстро изменяющегося мира, потребности в капитальном оборудовании могут изменяться из года в год и от проекта к проекту. То, что важно сегодня, завтра может стать ненужным, Вследствие этого, оборудование, в которое инвестируются средства, должно быть достаточно универсальным, чтобы отвечать постоянно изменяющимся потребностям предприятия.

Ни один другой производитель ИК-камер не выпускает такого количества дополнительных принадлежностей, как компания FLIR Systems.

Мы предлагаем нашим клиентам сотни принадлежностей для большого количества тепловизионных и измерительных приборов.

Для создания нужной конфигурации камеры в соответствии с конкретными требованиями мы предлагаем широкий выбор линз, ЖК-дисплеи, устройства дистанционного управления и многое

другое.

Обучение

FLIR Infrared Training Center

INFRARED TRAINING CENTER

Центр подготовки термографистов (Infrared Training Center, ITC) предлагает лучшее в мире обучение основам ИК-техники и программы сертификации в области термографии.

Хотя все наши камеры рассчитаны на простую установку и использование, для понимания возможностей тепловидения недостаточно просто знания того, как обращаться с камерой. Являясь ведущей компанией в области тепловидения, мы готовы поделиться знаниями с нашими клиентами и другими заинтересованными сторонами. Поэтому мы регулярно организуем курсы и семинары. Кроме того, мы организуем по запросу корпоративное обучение, чтобы ознакомить Вас или Ваш персонал с технологией тепловидения и способами ее применения.

Центр обучения ITC работает не только с клиентами FLIR Systems, но и с пользователями других моделей камер. Приглашаются также все, кто хотел бы больше узнать о тепловидении и его применении перед выбором и покупкой камеры. Задача ITC состоит в том, чтобы способствовать успешной деятельности наших клиентов и партнеров, расширяя их знания в области ИК-технологий, тепловизионных устройств и соответствующих приложений. ITC предлагает набор курсов, в которых умело совмещаются теоретические

и практические сведения, необходимые профессионалам для быстрого применения технологии тепловидения в решении практических задач.

Все преподаватели являются опытными специалистами в области тепловидения. Они не только обладают глубокими теоретическими знаниями, но и имеют богатый опыт использования разного рода оборудования на практике. Для наших клиентов это означает, что прослушивание даже одного из курсов ITC даст им реальный практический опыт.

Выберите один из наших курсов, и вы станете экспертом в области тепловидения.

Каждый курс ITC сочетает в себе наилучшим образом основы теории и практические занятия. Это гарантирует участникам получение реального опыта работы с тепловизорами

После продажи

Приобретая тепловизионную камеру, вы становитесь обладателем жизненно важного оборудования. Чтобы ваше оборудование работало без перебоев, мы создали сеть сервисных центров по всему миру, в том числе в Бельгии, Китае, Франции, Германии, Гонконге, Италии, Нидерландах, Швеции, Объединенных Арабских Эмиратах, Великобритании, России и США.

Центры укомплектованы необходимым оборудованием и компетентными кадрами, чтобы проблемы с камерами могли быть устранены в кратчайшие сроки. Наличие локального сервисного обслуживания камер дает вам уверенность в том, что ваша система будет снова готова к использованию в чрезвычайно короткие сроки.

Покупка тепловизионной камеры является долгосрочной инвестицией. Вам нужен надежный поставщик, который может обеспечить поддержку в течение долгого времени. Наш сервисный персонал регулярно проходит обучение на наших производственных предприятиях в Швеции или

США. Цель этого обучения состоит не только в том, чтобы рассказать о новых технических аспектах продуктов, но и ознакомиться с индивидуальными требованиями клиентов и новейшими приложениями.

Вам могут быть предложены различные варианты контрактов на техническое обслуживание, дающих уверенность в том, что при любых обстоятельствах ваша тепловизионная камера будет доступна для работы

ЗАБОТА О КЛИЕНТЕ - это не просто рекламный лозунг. В компании FLIR Systems эти слова пишут заглавными буквами.

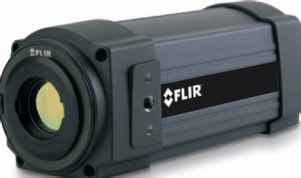

FLIR A300 / , A310

Технические характеристики

В зависимости от модели камеры

FLIRA300

FLIRA310

Условия эксплуатации

Диапазон рабочей температуры

FLIRA300 и А310: стандартная кoнфигyparия

от -15 до 50°C

FLIR A300f и A310f: погодоустойчивый корпус

от -25 до 50°C

FLIR A310pt: поворотно-наклонный механизм

Герметизация

IP40 (IEC 60529)

Ударостойкость

25д (IEC 60068-2-29)

IP66 (IEC 60529)

от -25 до 50 °C

5д, 11мс (IEC 60068-2-28)

IP66 (IEC 60529)

5д, 11мс (IEC 60068-2-27)

Физические характеристики

Вес

Размер камеры (Д хШхВ)

460х140х150мм

17,9 кг

460х470х310мм

Установка на штативе

Установка на платформе

Резьба UNC - 20 (с трех сторон)

2 отверстия с резьбой M4(с трех сторон)

Нет

Будет сообщено позднее

Нет

Будет сообщено позднее

Нет

Системные функции

Автоматические нагреватели

Поворотно-наклонный механизм

Азимут: диапазон; скорость Нет

Угол возвышения: диапазон; скорость Нет

Очистка окон от льда

Очистка окон от льда

Нет

360°, непрерывно; от 0,1 до 60°/с

Программируемые предварительные Нет настройки

Нет

Нет

±45°; от 0,1 до 30°/с

Передача потокового видео по протоколу Ethernet

Питание

Передача потокового видео по протоколу Ethernet

MPEG-4, ISO/IEC 14496-1 MPEG-4 ASP@L5

MPEG-4, ISO/IEC 14496-1 MPEG-4 ASP@L5

Два независимых канала для каждой камеры (MPEG-4, H.265 и M-JPEG)

Питание от внешнего источника

Потребление

12-24 В пост. тока (допустимо 10-30 В), абсол. макс. 24Вт

12-24 В пост. тока (допустимо 10-30 В), абсол. 24 В перем. тока (допустимо 21-30 В), 24 В пост. тока макс. 24 Вт (допустимо 21-30 В)

24 В перем. тока: макс. 215 В-А с нагревателем 24 В пост. тока: макс. 195 Вт с нагревателем

?L!a3137 A615

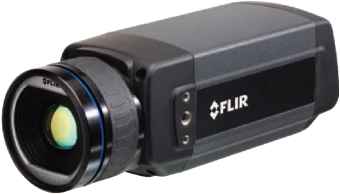

Технические характеристики

В зависимости от модели камеры

FLIRA315

FLIR A615

16-разрядные 640 X 240 пикселей при частоте 50 Гц, 16-разрядные 640 X 120 пикселей при частоте 100 Гц - Линейный сигнал - Линейная температура - Радиометрия

USB, протоколы

Ethernet, потоковая передача изображений

Нет

TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP

16-разрядные 320 X 240 пикселей при частоте 60 Гц - линейный 16-разрядные 640 X 480 пикселей при частоте 50 Гц, сигнал 16-разрядные 640 X 240 пикселей при частоте 100 Гц,

- линейная температура 16-разрядные 640 X 120 пикселей при частоте 200 Гц

- радиометрия - линейный сигнал - линейная температура

- совместимость с GigE Vision и GenICam - радиометрия - совместимость с GigE Vision и GenICam

Ethernet

Параметры визуализации

Поле зрения / минимальное фокусное расстояние

Идентификация объектива

Температурная чувствительность / NETD

Фокусировка

Характеристики датчика

Матрица в фокальной плоскости (FPA) / спектральный диапазон

Измерение

Точность

Анализ измерений

Поправка на пропускание атмосферы

Поправка на пропускание оптики

Поправка на частичное отражение

Поправка на внешнюю оптику/окна

Поправки измерений

Ethernet

Ethernet, стандарр

Ethernet, тип соединения

Ethernet, тип

Ethernet, обмен данными

Ethernet, протоколы

Цифровые устройства ввода-вывода

Цифровое устройство ввода

Цифровое устройство вывода, назначение

Цифровое устройство вывода

Цифровое устройство ввода-вывода, напряжение пробоя изоляции Цифровое устройство ввода-вывода, напряжение питания

Цифровое устройство ввода-вывода, тип соединения

Цифровое устройство ввода,назначение

Источник питания

Внешнее управление питанием

Внешний источник питания, тип соединения

Напряжение

Цифровые устройства ввода-вывода

Цифровое устройство ввода,назначение

Требования к условиям окружающей среды

Интервал температуры хранения

Влажность (работа и хранение)

Электромагнитная совместимость

Устойчивость к вибрации

Материал корпуса

25° X 18,8° / 0,4 м

Автоматическая

< 0,05 °C при +30°C / 50 мК

Автоматическая или ручная(встроенный привод)

Неохлаждаемый микроболометр / 7,5-13 мкм

±2 °C или ±2 % от показания

Автоматически по входным сигналам расстояния, атмосферной температуры и относительной влажности

Автоматически по сигналам внутренних датчиков

Поправка на отраженную эффективную температуру

Переменная от 0,01 до 1

Автоматически на основе входных значений отраженной температуры

Автоматически на основе входных значений пропускания оптики/окна и температуры Параметры глобальных объектов

Настройка и изображение

IEEE 802.3

RJ-45

Gigabit Ethernet

Протоколом GenICam компании FLIR и протокол TCP/IP

TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP

2 оптически изолированных, 10-30 В пост. тока

Выходной сигнал на внешнее устройство (программное задавание)

2 оптически изолированных, 10-30 В пост. тока, макс 100 мА

500 В среднеквадратических

12/24 В пост. тока, 200 мА макс.

Зажимные контакты, возможна установка 6-контактного штекера

Метка изображения (пуск, стоп, общая), управление потоком изображений (поток вкл./ откл.), входной сигнал от внешнего устройства (программное считывание)

12/24 В пост. тока, макс. абсолютная мощность 24 Вт

Зажимные контакты, возможна установка 2-контактного штекера

Допустимый диапазон: 10-30 В пост. тока

Метка изображения (пуск, стоп, общая), управление потоком изображений (поток вкл./ откл.), входной сигнал от внешнего устройства (программное считывание)

От -40°C до +70°C

IEC 60068-2-30/24 ч 95 % относительная влажность от +25 °C до +40 °C

EN 61000-6-2:2001 (защищенность)

EN 61000-6-3:2001 (излучение)

FCC 47 CFR часть 15 класс B (излучение)

2 q (IEC 60068-2-6)

Алюминий

Комплект поставки

Жесткий транспортный кейс или картонная коробка, ИК-камера с объективом, компакт-диск с утилитами, поверочный сертификат, кабель Ethernet , USB-кабель (FLIR A615), сетевой шнур, силовой кабель (скрученный), источник питания, печатное руководство по началу работы, компакт-диск с документацией пользователя, карта для продления гарантийного срока или регистрационная карта, 6-полюсный разъем с зажимом (на камере)

Ethernet

FLA300 /1310 / A315

Дополнительные принадлежности

Объективы

9к

Объектив f = 30 мм, 15° в комплекте с чехлом [1196961 ]

Если объект съемки удален, целесообразно использовать телескопический объектив. Объектив 15° является популярным дополнительным объективом, обеспечивающим увеличение 2х по сравнению с объективом 25°. Идеально подходит для съемки небольших или удаленных объектов.

Объектив f = 10 мм, 45° в комплекте с чехлом [1196960]

Иногда при работе из-за нехватки места невозможно отступить назад, чтобы увидеть всю картину. У данного широкоугольного объектива угол обзора почти в два раза больше, чем у стандартного объектива 25°. Идеален для съемки широких или высоких объектов.

Объектив 76 мм (6°) в комплекте с чехлом и опорой [T197407]

Для максимального увеличения объектив 6° - единственный выбор. Данной оптикой обеспечивается увеличение почти в 3,5 раза по сравнению с объективом 25°.

Объектив 4 мм (90°) в комплекте с чехлом и опорой [T197411]

У данного широкоугольного объектива угол обзора почти в четыре раза больше, чем у стандартного объектива 25°.

Макросъемочная насадка 2x, 50 мкм в комплекте с чехлом [T197214]

Этой макросъемочной насадкой обеспечивается съемка очень малых объектов.

Макросъемочная насадка 4x, 100 мкм в комплекте с чехлом [T197215]

Этой макросъемочной насадкой обеспечивается съемка очень малых объектов.

Макросъемочная насадка 1x (25 мкм) в комплекте с чехлом и опорой [T197415] Этой макросъемочной насадкой обеспечивается съемка очень малых объектов.

Расширенные интервалы измерений

Высокотемпературная опция до +1200 °C

Позволяет измерять с помощью камеры температуры до +1200 C.

[T197000]

Питание

Блок питания

Блок питания в комплекте с разъемами под разные типы розеток

[T910922]

Сетевой шнур EU

Сетевой шнур для блока питания с разъемом EU.

[1910400]

Сетевой шнур US

Сетевой шнур для блока питания с разъемом US.

Сетевой шнур UK

Сетевой шнур для блока питания с разъемом UK.

[1910401]
