СВЕТОДИОДНЫЕ ПРОЖЕКТОРЫ И ОСВЕТИТЕЛИ ВИДИМОГО СПЕКТРА

ОПИСАНИЕ СЕРИИ

Светодиодные прожекторы и осветители разработаны для применения в системах охраны - освещения периметров, контрольно-следовых полос (КСП), территории социально-значимых объектов и др. Светотехнические параметры приборов позволяют вести как визуальное, так и видео наблюдение на охраняемом объекте. На основе универсального светодиодного модуля собираются прожекторы и осветители, соответствующие конкретным целям и задачам применения.

Светодиодные прожекторы серии ПИК имеют узкий угол излучения, сформированный вторичной концентрирующей оптикой и предназначены для освещения полосы вдоль охраняемого периметра. Луч прожектора идёт параллельно поверхности земли, при этом достигаются высокие значения дальности работы, т.е. уровни освещённости достаточны для идентификации объектов на предельных дистанциях.

Светодиодные осветители (уличные светодиодные светильники) серии ПИК имеют широкий угол излучения (от 50 до 140 градусов), сформированный вторичной концентрирующей, либо первичной оптикой и служат как для освещения охраняемого периметра, так и для освещения территории охраняемого объекта. При установке ориентируются таким образом, чтобы световой поток падал вертикально вниз, либо под небольшим углом.

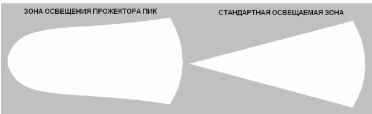

Особенности освещаемой области

Исходя из особенностей применения светодиодных прожекторов в системах безопасности, в

конструкции приборов применяется комбинация вторичной оптики, освещающая ближнюю зону наблюдения в широком угле. Подсветка мёртвых , неосвещённых участков,

непосредственно примыкающих к прожектору, повышает качество и комфорт как визуального, так и видеонаблюдения.

Определение необходимого количества прожекторов на объекте.

Каждый прожектор снабжается диаграммой освещённости - графиком зависимости создаваемой освещённости от дистанции. Дополнительно на диаграмме освещённости приводится размер и форма светового пятна. Для предварительного определения типа и количества прожекторов, необходимых на объекте, нужно знать:

- вид рельефа местности, ширину и длину контролируемой зоны, уровень минимальной освещённости в Люксах, который должен обеспечиваться на всем протяжении контролируемой зоны в ночное время.

- тип планируемых к использованию камер видеонаблюдения (чувствительность камер, угол обзора камеры и т.д.)

Например, рельеф местности равнинный (с перепадами по высоте не более 0,5М), ширина контролируемой зоны 4 метра, длина (периметр) - 6000 метров, планируемая высота размещения прожекторов-2,5 метра, камера - высокочувствительная, угол обзора камеры - 14 градусов, минимальный уровень освещенности в любой точке контролируемой зоны - не менее 5 Люкс

В соответствии с диаграммами освещенности, подходящим является прожектор ПИК 10ВС-12-С-220: угол излучения-12 градусов, диаметр светового пятна 4 метра на расстоянии 20 метров (См. Диаграмму ПИК 10ВС-12-С-220).

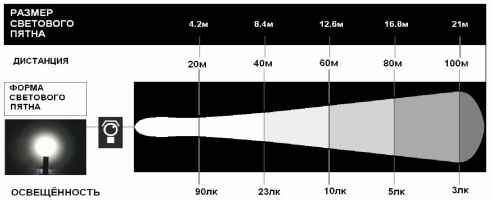

Диаграмма прожектора ПИК 10ВС - 12 - С - 220

Уровень освещенности 5Лк обеспечивается на расстоянии до 80 метров, при этом необходимое количество прожекторов: 75шт. При определении количества прожекторов для конкретного объекта необходимо учитывать и другие факторы: - расположение

контролируемой зоны на рельефе (повороты, длина прямых участков), имеющиеся на объекте опоры (столбы), высота размещения прожекторов, расположение камер и т.д.

КОНСТРУКТИВНЫЕ И ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ Конструкция прожекторов, элементная база

В светодиодных прожекторах и осветителях используются высокоэффективные светодиоды видимого спектра излучения (цветовая температура от 5500 гр. - холодный белый ), мирового лидера - фирмы CREE, США.

Предусмотрена защита по классу IP 66, возможность работы в условиях высоких вибронагрузок и резких перепадов температур окружающей среды. Элементы кронштейнов выполнены из 3мм. стали и имеют защитное антикоррозийное покрытие.

Оптическая часть прибора выполнена в виброзащищённом исполнении - используется вторичная оптика с увеличенной площадью контактной поверхности с дополнительной фиксацией. Вторичная оптика Российского и Европейского производства; все используемые типы линз устойчивы к УФ -излучению, высоким температурам эксплуатации и не подвержены помутнению с течением времени.

Питание светодиодных прожекторов и осветителей ПИК

Питание прожекторов обеспечивается входящим в комплект источником питания уличного исполнения (IP 66). Допустимый диапазон входного напряжения составляет от 90 до 260В, что обеспечивает возможность работы в условиях значительного падения напряжения в проводах от сети 220В. к источнику питания. Энергопотребление прожектора в стандартном климатическом исполнении - 35Вт. В варианте исполнения источника питания Арктика - 45Вт. Входящий в состав прибора источник питания может иметь корректор мощности, cos ф>0,95

Климатическое исполнение прожекторов

Прожекторы выпускаются в 2-х климатических исполнениях.

В варианте Стандарт , эксплуатационные температуры прожекторов составляют диапазон от - 35 до + 40 гр. С.

В варианте Арктика , температурный диапазон работы источника питания составляет от - 50 до + 40 гр. С В климатическом исполнении Арктика светодиодный драйвер (источник тока) располагается в герметичном корпусе со встроенным термодатчиком и подогревом. Подогрев автоматически включается при достижении фиксированного значения отрицательной температуры и обеспечивает надёжный запуск и работу драйвера при низких температурах.

Срок службы

Расчётный срок службы светодиодных излучателей составляет 50 000 часов непрерывной эксплуатации при условии снижения силы излучения не более, чем на 25 процентов.

ПРОЖЕКТОРЫ СЕРИИ

ПИК 10ВС - 12 - С - 220

ПИК 10ВС - 25 - С - 220

ПИК 10ВС - 50 - С - 220

Разработаны для освещения периметров, КСП, иных охраняемых территорий при необходимости видео и визуального наблюдения на объектах. Высокая сила излучения обеспечивает возможность наблюдения на больших дальностях. Подсветка ближней зоны наблюдения позволяет осветить пространство непосредственно рядом с прожектором, что обеспечивает световой коридор с первых метров освещаемой территории.

Светотехнические параметры

Основные электрические и массогабаритные параметры

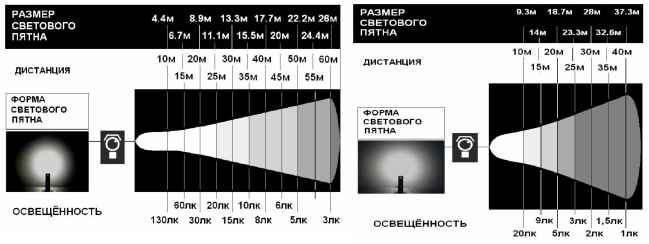

Диаграмма освещённости прожектора ПИК 10ВС - 12 - С - 220

Диаграмма освещённости ПИК 10 ВС - 25 - С - 220

Диаграмма освещённости ПИК 10ВС - 50 - С - 220

Комплект поставки

Источник питания в прожектора

в стандартном климатическом исполнении

Источник питания

в климатическом исполнении Арктика

ПРИМЕЧАНИЕ:

Габаритные чертежи прожекторов ПИК 10ВС Чертежи источников питания см. на стр. 28

ХХ - С - 220 см. на стр. 27

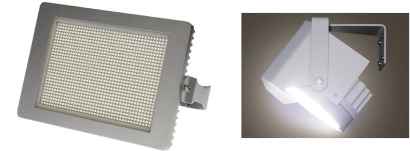

Осветители белого света серии

ПИК 10ВС - 120 - С - 220 ПИК 10ВС - 130 - С - 220

Представленные осветители белого света разработаны для решения задач: освещения охраняемого периметра и КСП (модель ПИК 10ВС - 120 - С - 220 ) и заливного освещения территории объекта (ПИК 10ВС - 130 - С - 220).

Предназначен для освещения участка охраняемого периметра, КСП

ПИК 10ВС - 130 - С - 220 Предназначен для заливного освещения территории объекта

Примечания:

1. ПИК 10ВС - 120 - С - 220 может поставляться с источником питания (драйвером) в стандартном климатическом исполнении и в климатическом исполнении Арктика в 2-х вариантах cos ф (см. таблицу комплекта поставки на стр. 25)

2. ПИК 10ВС - 130 - С - 220 поставляется только в стандартном климатическом варианте, с рабочими температурами от - 35 до + 40 гр. С, cos ф>0,95

3. Подробные габаритные чертежи осветителя ПИК 10 ВС - 120 - С - 220 см. на стр. 26

4. Подробные габаритные чертежи осветителя ПИК 10 ВС - 130 - С - 220 см. на стр. 27

5. Подробные габаритные чертежи источников питания см. на стр. 27

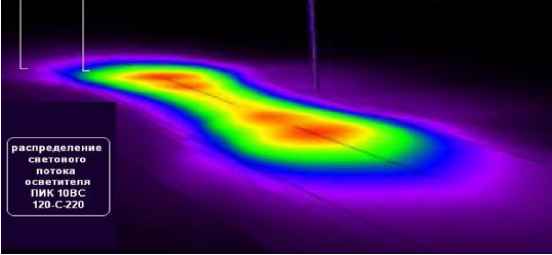

Диаграмма освещённости ПИК 10ВС - 120 - С - 220

граница юны с уровнен освещённости

5 и более люкс. Размеры зоны Бя2Л метра

граница зонъ! с уровнен освещённости

10 И бел а а люкс. Размерь* я а ны 5x1.8 метр о в

рекомемлуенач высота установим 5 метров

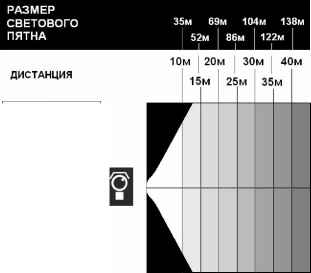

Диаграмма освещённости ПИК 10ВС - 130 - С - 220

ФОРМА

СВЕТОВОГО

ПЯТНА

ОСВЕЩЁННОСТЬ

Юлк

Злк

1,5лк

20лк 5лк 2лк 1лк

Комплект поставки ПИК 10ВС - 120 - С - 220

Габаритные размеры

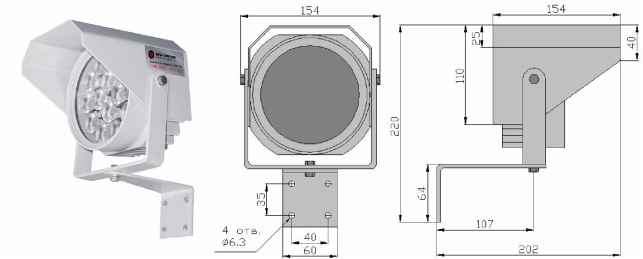

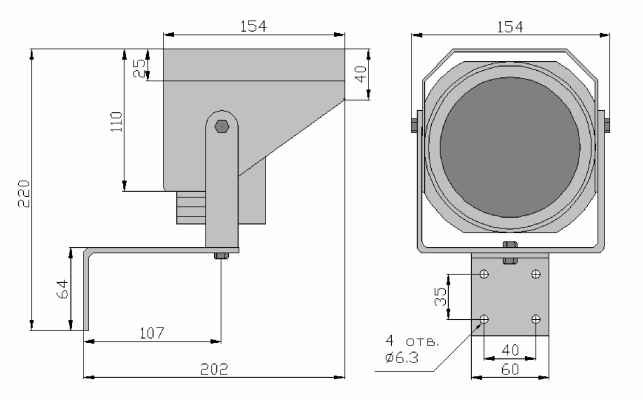

прожекторов ПИК-10ВС-12-С-220 ( ПИК 10ВС-25-С-220) (ПИК 10ВС-50-С-220)

Габаритные размеры осветителя ПИК-10ВС-120-С-220

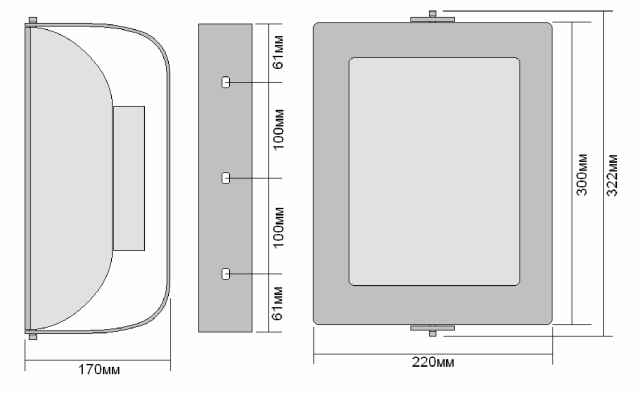

Габаритные размеры осветителя ПИК-10ВС-130-С-220

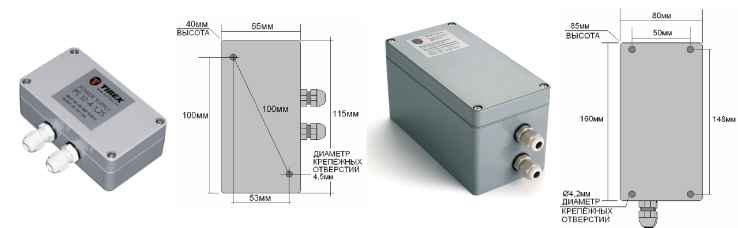

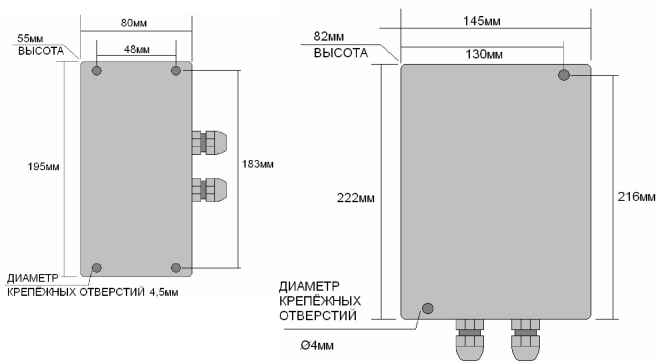

Габаритные размеры корпусов и крепёжные отверстия источников питания (драйверов): В стандартном климатическом исполнении В климатическом исполнении Арктика

ИСТОЧНИКИ ПИТАНИЯ УЛИЧНОГО ИСПОЛНЕНИЯ

Разработаны для питания прожекторов и других устройств стабилизированным напряжением питания 12 Вольт. Выполнены в уличном исполнении, рассчитаны на круглогодичную эксплуатацию, снабжены кабельными вводами. Имеется регулировка выходного напряжения. Для эксплуатации в разных климатических зонах выпускаются два варианта исполнения.

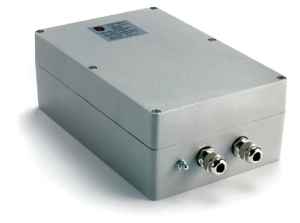

1. Климатическое исполнение Арктика . Рабочие температуры от - 50 до + 40 гр. С Материал корпуса - металл Материал кабельных вводов - металл

Автомат подогрева при отрицательных температурах. i45mm

S2mh

222нм

ДИАМЕТР

КРЕПЁЖНЫХ

ОТВЕРСТИЙ

130нм

,о

216мм

Внешний вид, расположение крепёжных отверстий БП серии Арктика , вид спереди Основные параметры:

2. Стандартное климатическое исполнение Рабочие температуры от - 35 до + 40 гр. С Материал корпуса и кабельных вводов - пластик

БП 12-4-1,25А внешний вид, расположение крепёжных отверстий Вид спереди

БП 12-4-3,7А, БП 12-4-2,5А внешний вид, расположение крепёжных отверстий. Вид сзади

Модельный ряд:

Общие параметры для всех блоков:

Устройство блока на примере БП 12-4-1,25А

КРЕПЁЖНЫЕ ОТВЕРСТИЯ, ИЗОЛИРОВАННЫЕ ОТ ВНУТРЕННЕГО ГЕРМЕТИЧНОГО КОНТУРА

ПОТЕНЦИОМЕТР РЕГУЛИРОВКИ ВЫХОДНОГО НАПРЯЖЕНИЯ

В каждом из выпускаемых блоков питания реализованы:

1. Защита от перегрузки

2. Защита от КЗ

3. Защита от превышения допустимого значения входного напряжения

Массогабаритные показатели.
