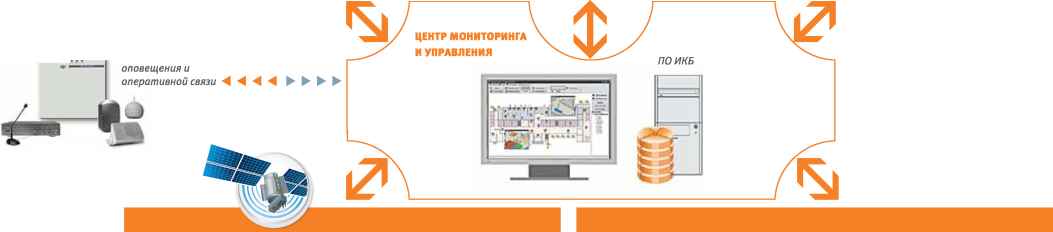

Центры мониторинга и управления

оборудование КОДОС отлично зарекомендовало себя при использовании на распределенных объектах, когда службе безопасности необходим единый центр контроля или управления системами безопасности отдельных частей объекта.

Система контроля

и управления доступом (СКУД)

Организация автопроезда Организация проходных

Организация шлюза, Ограничение

ограничение доступа доступа в помещения

к банкомату

Управление внешними системами

Система голосового оповещения и

оперативной связи А А Л Л ►►►►

Охранно-пожарная сигнализация (ОПС)

Охранная сигнализация

ППКОП ... КОДОС А-20

Пожарная сигнализация..........

Управление инженерными средствами

Цифровая система видеонаблюдения (CCTV)

1Р-видеохаб

USB-камера

Аналоговые видеокамеры

IP-видеокамеры

Сервер видеонаблюдения

I I I, , Глонасс/GPS,

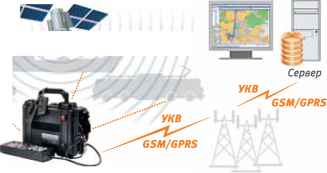

Мониторинг подвижных объектов

Сеть центров мониторинга

Сбор и передача:, информации о транспортном средстве

Бортовое оборудование

Пост наблюдения на удаленном объекте

АРМ управления

комплексом

безопасности

Снятие с охраны/ разблокировка замка

Постановка на охрану/ блокировка замка

Мониторы наблюдения

Под распределенными объектами в данном случае подразумеваются компании, имеющие много филиалов, отделений или отдельных структур, например, сетевые магазины, аптеки, офисы. К ним также можно отнести крупные промышленные комплексы, предприятия, имеющие дочерние компании, государственные структуры с подчиненными подразделениями. К этой категории принято относить и мобильные объекты - железнодорожный, водный и автомобильный транспорт.

Смысл подобных систем состоит в информировании уполномоченных лиц в режиме реального времени о ситуации на удаленных объектах, а при необходимости - и в удаленном управлении системами безопасности на них.

Важной особенностью системы на базе оборудования КОДОС является возможность построения единой структуры с использованием различных каналов связи (компьютерные сети, волоконно-оптические линии, радиоканал).

Суть решения - в создании единого центра мониторинга и управления для целого ряда крупных объектов. В отличие от стандартных комплексов безопасности, которые способны обеспечивать защиту только вверенного им объекта, центр мониторинга и управления на базе оборудования КОДОС позволяет эффективно и в полном объеме контролировать ситуацию сразу на нескольких.

Построение комплекса безопасноаи на локальном объекте

в пределах локального объекта оборудование КОДОС позволяет решить следующие задачи:

построение системы охранного видеонаблюдения;

построение охранной и пожарной сигнализации;

построение системы контроля и управления доступом;

организация единого поста наблюдения на объекте, интеграция всех перечисленных выше систем в единый комплекс безопасности;

построение системы мониторинга подвижных объектов с использованием технологий GLONASS;

управление системами голосового оповещения;

оперативное отображение ситуации на планах объектов.

Комплекс безопасности на таких объектах является полностью автономным и даже при потере связи с диспетчерскими центрами верхнего уровня не теряет своей работоспособности. При этом вся информация на вышестоящие посты мониторинга поступает в режиме реального времени.

Региональный центр наблюдения (диспетчерский центр)

Региональный центр наблюдения - система безопасности для целого ряда распределенных объектов, куда стекается вся оперативная информация, включая тревожные сообщения и телевизионные изображения.

Если это необходимо, операторы регионального центра могут управлять системами безопасности на каждом из объектов (например, удаленно включить пожарную сирену).

Понятие регионального центра актуально и для систем мониторинга подвижных объектов: здесь областью мониторинга является не конкретный объект, а территория, по которой он движется.

На данный момент центры мониторинга и управления, построенные на базе ИКБ КОДОС, успешно функционируют на следующих объектах:

сеть аптек 36.6 ;

ряд объектов группы компаний Спортмастер ;

офисы компании TELE-2;

сеть продовольственных магазинов Ситистор ;

офисы компании SNS;

общественные приемные управлений Росреестра по Москве и в регионах России.

Состав системы безопасности:

Система охранной, пожарной, тревожной и периметральной сигнализации кодос, построенная на базе универсального ппкоп (прибора приемно-контрольного охранно-пожарного) А-20. На базе одного такого прибора может быть оборудована

или исключительно охранная (тревожная, периметральная), или пожарная сигнализация. При необходимости на одном ппкоп могут быть объединены и охранная, и пожарная сигнализации.

Система контроля и управления доступом на базе контроллеров кодос PRO - до 65 ООО пользователей

кодос ЕС - до 10 ООО пользователей кодос RC - до 5 ООО пользователей

ОХРАНА УДАЛЕННОГО ОБЪЕКТА

Центральный пост охраны

Видеосервер

ПО ИКБ

Л. лес Г

Объект охраны № 1

Технические средства охраны*

Объект охраны №...

Технические средства охраны

РЕГИОНАЛЬНЫЙ ЦЕНТР МОНИТОРИНГА И УПРАВЛЕНИЯ

Сервер мониторинга событий Сервер ИКБ Сервер GLOBOSS с подконтрольных объектов

Ситуационный центр (центр мониторинга и управления)

База событий База выбранных событий видеозаписи со всех подотчетных объектов

Технические средства охраны:

система охранно-пожарной сигнализации на базе ППКОП А-20;

система контроля и управления доступом КОДОС;

система видеонаблюдения GLOBOSS;

система мониторинга подвижных объектов АЛМАЗ

В обычном режиме в ситуационный центр стекается преимущественно статистическая информация, ведется мониторинг работы всех региональных центров наблюдения. Кроме этого, здесь по запросу можно получить доступ к видео- и аудиопотокам с локальных объектов охраны.

В отличие от региональных центров мониторинга, ситуационные центры имеют гораздо большую зону ответственности и контролируют все локальные объекты сразу на нескольких территориях.

Преимущества и особенности:

планы объектов первого уровня с нанесенным на них оборудованием (датчики, видеокамеры и др.);

просмотр видеоизображений со всех видеокамер, установленных на объектах первого уровня;

выбор любой камеры для просмотра в высоком разрешении с пульта на центральном мониторе;

просмотр видеоархива под управлением оператора с пульта;

просмотр протокола работы ИКБ с возможностью фильтрации по событиям.

Объект № 1

Объект №2

СИТУАЦИОННЫЙ ЦЕНТР

Сервер ИКБ

База видеозаписи

Сервер мониторинга событий с подконтрольных объектов

аза событий Б

База выбранных событий со всех подотчетных объектов

РЕГИОНАЛЬНЫЙ ЦЕНТР МОНИТОРИНГА И УПРАВЛЕНИЯ

Сервер мониторинга событий Сервер ИКБ Сервер GLOBOSS с подконтрольных объектов

ЛВС

ОХРАНА УДАЛЕННОГО ОБЪЕКТА

База событий База выбранных событий видеозаписи со всех подотчетных объектов

ОХРАНА УДАЛЕННОГО ОБЪЕКТА

Объект №3

Объект №...

Центральный пост охраны

Видеосервер

ПО ИКБ

Л. ЛВС г

Объект охраны № 1

Технические средства охраны

Объект охраны №...

Технические средства охраны

Центральный пост охраны

Видеосервер

ПО ИКБ

Объект охраны № 1

Технические средства охраны

Объект охраны №...

Технические средства охраны

Центры мониторинга и управления

Беспроводное наблюдение за удаленными объектами

Комплекс видеонаблюдения на базе системы globoss

Системы видеонаблюдения в настоящее время пользуются все большим спросом. И это неудивительно, поскольку они позволяют круглосуточно следить за событиями в зоне наблюдения без необходимости непосредственного присутствия.

В строительной сфере видеонаблюдение прежде всего обеспечивает постоянный контроль за ходом выполняемых работ, а также за сохранностью материальных ценностей. Кроме того, это способствует укреплению позитивного имиджа компании-застройщика, поскольку она вполне может организовать на своем официальном сайте онлайн-трансляцию с объекта для соинвесторов и других заинтересованных сторон.

Особую актуальность этой теме придало поручение премьер-министра РФ Владимира Путина Минкомсвязи от з августа 2010 года об организации онлайн-трансляции строительства нового жилья для пострадавших от лесных пожаров в центральной части России. Уже сейчас на официальном портале Правительства РФ работает специальный раздел, где можно в режиме реального времени понаблюдать за тем, что происходит на строительных площадках.

Беспроводное наблюдение уже успешно применяется в городском хозяйстве, государственных учреждениях, на муниципальных объектах, в строительстве, в топливно-энергетическом комплексе.

в связи с развитием IP-технологий и доступностью работы в интернет-среде наиболее интересными являются решения с использованием 1Р-камер и технологии WI-FI,

так как это позволяет быстро развертывать комплексы системы телевизионного наблюдения на объекте, а при необходимости и перемещать камеры с участка на участок.

КОДОС предлагает оптимальное решение этой задачи - установку комплекса видеонаблюдения на базе цифровой системы GLOBOSS, которая уже успешно применяется на объектах самых разных типов и масштабов.

GLOBOSS позволяет осуществлять удаленное видеонаблюдение по сети и через Интернет, а также работать с видеоархивом. Система поддерживает разные модели видеокамер, а также может управлять их поворотными устройствами.

Примерный расчет для строительной площадки

СИСТЕМА ВИДЕОНАБЛЮДЕНИЯ

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ КОЛИЧЕСТВО

Комплект сетевой системы цифрового охранного теленаблюдения globoss 24 2

(интегрируемые IP-камеры производителей: axis. Panasonic, beward)

Комплект по Удаленные arm globoss 1

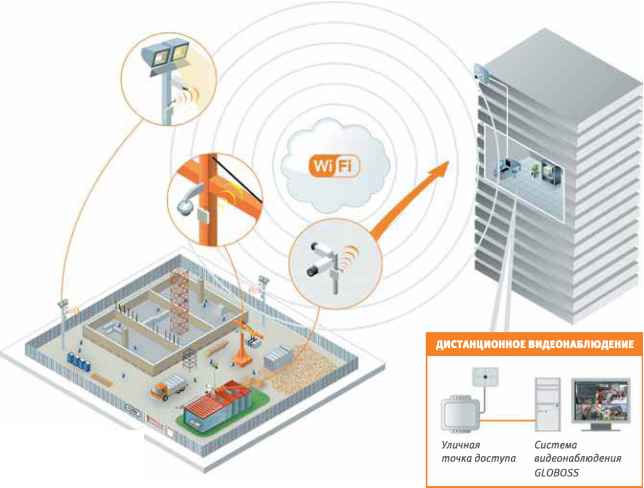

Общая схема работы системы такова: на высотных сооружениях объекта (строительные краны, мачты освещения и т. д.) устанавливаются камеры слежения. Информация с них затем поступает (напрямую или через объектовый блок с точкой доступа по WI-FI) на центральную точку доступа или маршрутизатор, передающий данные через Интернет на центральный сервер, откуда они уже распространяются на удаленные компьютеры. При этом для передачи данных через точку доступа провайдера минуя объектовый маршрутизатор может быть использован усиленный WI-FI-сигнал с диапазоном действия около 2 км.

Решаемые задачи:

постоянная видеозапись с камер наблюдения на объекте и хранение архива в течение требуемого времени;

удаленный просмотр изображения с видеокамер на объекте как через средства программного продукта GLOBOSS, так и через стандартный web-браузер;

возможность подготовки jpeg-картинок с определенным интервалом кадрирования (например, раз в час);

возможность размещения картинок с объектов на сайте для удобного и быстрого просмотра;

удаленный просмотр видеоархивов посредством обычного web-браузера;

защита видеоинфомации по логину и паролю (для web-браузера и удаленных клиентов видео);

организация поста видеонаблюдения на объекте (при необходимости).

Преимущества и особенности

Одной из важнейших особенностей этого решения является его универсальность.

Помимо строительных площадок, оно может быть успешно внедрено на таких объектах, как:

общественные приемные в госучреждениях, поликлиниках, банках;

коттеджи;

объекты, где необходимо постоянно следить за ходом работ;

офисы и склады.

каюс. Основная система

Дипломы и сертификаты

Интегрированный комплекс безопасности КОДОС одобрен к применению на объектах Газпрома, МВД, а также в бизнес-структурах различного масштаба и на промышленных предприятиях. Разработки КОДОС ежегодно удостаиваются наград отраслевых форумов и выставок, получают высокие оценки клиентов и экспертного сообщества.
