ередача

тгт

Цифровое оборудование

(RS232/485

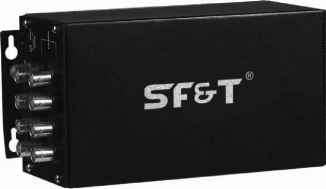

SF82S5T/W-N SF82S5R/W-N

8V+D

Устройства обеспечивают передачу восьми видеосигналов с использованием 10-битового аналого-цифрового преобразования высокого качества и до трех сигналов управления по одномодовому оптическому волокну стандарта 9/ 125 мкм.

Особенности:

- 8 видеоканалов (10-битовое аналого-цифровое преобразование);

- от 1 до 3 двунаправленных каналов передачи данных;

- полоса пропускания: 5 Гц10 МГц;

- рабочая температура: -40+70 °С;

- соответствует стандартам NEMA&CALTRANS Traffic Signal Control Equipment Specifications;

- устройства совместимы с любыми камерами CCTV систем NTSC, PAL или SECAM;

- поддержка Plug-and-play ;

- возможность горячей замены модуля;

- не требует дополнительных настроек;

- модульная конструкция, рассчитанная на использование в качестве отдельных модулей и на установку в стойке (опция);

- светодиодная индикация для контроля над работой устройств;

- встроенная грозозащита;

- гарантия 3 года.

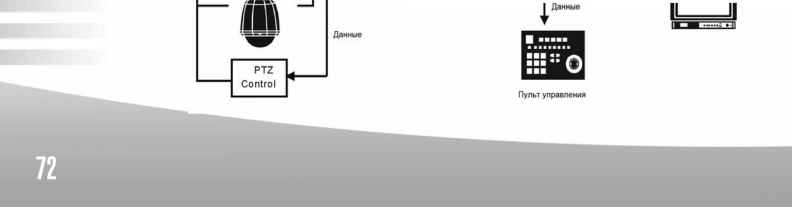

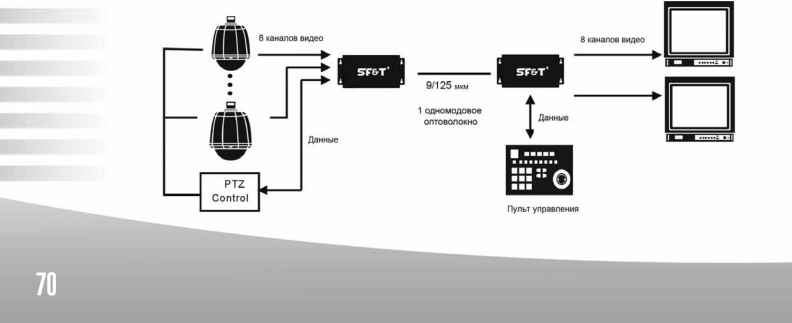

Схема подключения

Цифровое оборудование

Технические характеристики

Видео Вход/ выход Полоса

Диф. усиление Диф. фаза

Уклон

Cигнал/шум Длина волны

±1 В p-p, 75 Ом 5 Гц10 MГц

<1% <0,7°

<1% >70 дБ

1310/ 1550 нм

Питание

SF82S5T/W-N SF82S5R/W-N

12 В пост. тока, 1000 мА 12 В пост. тока, 1000 мА

Условия эксплуатации

Температура Рабочая: -40+70 °C

Хранения: -40+85 °C

Влажность до 95% (без конденсата)

Кол-во волокон Данные

Интерфейс данных Режимы работы

Формат данных

Cкорость передачи данных

Преобразование данных

Cредняя наработка

Разъемы

Оптический Видео

Cигнал управления Питание

RS232, RS422, RS485

Cимплекс, полудуплекс, полный дуплекс

NRZ, RZI, Manchester

DC-100 кб/с (NRZ)

RS422 RS232; RS232 RS485; RS422 RS485

>100 000 часов

ST или FS (опция)

BNC (позолоченный центральный контакт)

RJ-45

Клеммная колодка под винт

Механические параметры

Размеры (ДхШхВ)

SF82S5T/W-N 209х103,7х78,7 мм

SF82S5R/W-N

209х103,7х78,7 мм

Информация для заказца*!

Волокно

Длина волны

Кол-во волокон

Mодель передатчику Mодель приемника ; Бюджет

Mакс. расстояние передачи

одномодовое 9/ 125 мкм

1310/ 1550 нм

SF82S5T/W-N

SF82S5R/W-N

21 дБ

40 км

* В таблице приведены базовые модели. Вы можете заказать другую конфигурацию оборудования, руководствуясь ниже приведенной информацией.

Возможная конфигурация оборудования (под заказ)

SF8X/W-N

Данные:

2 - 1 двунаправленный канал; 4 - 2 двунаправленных канала; 6 - 3 двунаправленных канала;

Тип кабеля Длина волны Тип прибора Тип мультиплекс. Тип оборудования

: S - одномодовый; i 4 - 850/ 1310 нм; j T - передатчик; ; сигналов I N - цифровой

iM - многомодовый 15 - 1310/ 1550 нм iR - приемник i CW - CWDM; i

W - WDM

Дополнительная информация при заказе (добавьте к номеру модели):

-R3 - при заказе модели, монтируемой в 19 бокс

-SF70 - при заказе модели с дальностью передачи сигнала до 70 км

(только устройства, работающие по одномодовому кабелю)

-IP - при заказе модели, управляемой по Cети

ередача

тгт

Цифровое оборудование

(RS232/485

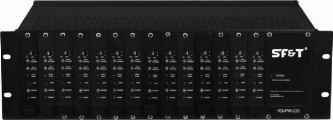

SF122S5T/W-N SF122S5R/W-N

12V+D

Устройства обеспечивают передачу двенадцати видеосигналов с использованием

10-битового цифрового кодирования высокого качества и до трех сигналов управления по одно-

модовому оптическому волокну стандарта 9/ 125 мкм.

Особенности:

- 12 видеоканалов (10-битовое аналого-цифровое преобразование);

- от 1 до 3 двунаправленных каналов передачи данных;

- полоса пропускания: 5 Гц10 МГц;

- рабочая температура: -40+70 °С;

- соответствует стандартам NEMA&CALTRANS Traffic Signal Control Equipment Specifications;

- устройства совместимы с любыми камерами CCTV систем NTSC, PAL или SECAM;

- поддержка Plug-and-play ;

- возможность горячей замены модуля;

- не требует дополнительных настроек;

- модульная конструкция, рассчитанная на использование в качестве отдельных модулей и на установку в стойке (опция);

- светодиодная индикация для контроля над работой устройств;

- встроенная грозозащита;

- гарантия 3 года.

Схема подключения

12 каналов видео

12 каналов видео

9/125 мш

1 одномодовое оптоволокно

Цифровое оборудование

Питание

SF122S5T/W-N SF122S5R/W-N

Технические характеристики

Видео

Вход/ выход ±1 В p-p, 75 Ом

Полоса 5 Гц10 MГц

Диф. усиление <1%

Диф. фаза <0,7°

Уклон <1%

24 В перемен.тока, 6 А 24 В перемен.тока, 6 А

Условия эксплуатации

Температура

Рабочая: -40+70 °C Хранения: -40+85 °C

Информация для заказа*

Волокно

Длина волны 1 Кол-во : Mодель передатчику Mодель приемника i Бюдже^ Mакс. расстояние

волокон передачи

одномодовое 9/ :

125 мкм

i 1310/ 1550 нм i

SF122S5T/W-N

SF122S5R/W-N

21 дБ

40 км

* В таблице приведены базовые модели. Вы можете заказать другую конфигурацию оборудования, руководствуясь ниже приведенной информацией.

Возможная конфигурация оборудования (под заказ)

SF12X/W-N

SF12

Данные:

2 - 1 двунаправленный канал; 4 - 2 двунаправленных канала; 6 - 3 двунаправленных канала;

Тип кабеля Длина волны Тип прибора Тип мультиплекс. Тип оборудования

i S - одномодовый; i 4 - 850/ 1310 нм; T - передатчик; i сигналов 1 N - цифровой

iM - многомодовый i5 - 1310/ 1550 нм iR - приемник i CW - CWDM;

W - WDM

Дополнительная информация при заказе (добавьте к номеру модели):

-R3 - при заказе модели, монтируемой в 19 бокс

-SF70 - при заказе модели с дальностью передачи сигнала до 70 км

(только устройства, работающие по одномодовому кабелю)

-IP - при заказе модели, управляемой по Cети

ередача

тгт

Цифровое оборудование

(RS232/485

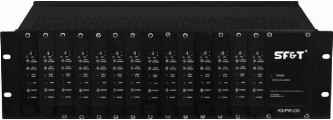

SF162S5T/W-N SF162S5R/W-N

16V+D

Устройства обеспечивают передачу двенадцати видеосигналов с использованием

10-битового цифрового кодирования высокого качества и до трех сигналов управления по одно-

модовому оптическому волокну стандарта 9/ 125 мкм.

Особенности:

- 16 видеоканалов (10-битовое аналого-цифровое преобразование);

- от 1 до 3 двунаправленных каналов передачи данных;

- полоса пропускания: 5 Гц10 МГц;

- рабочая температура: -40+70 °С;

- соответствует стандартам NEMA&CALTRANS Traffic Signal Control Equipment Specifications;

- устройства совместимы с любыми камерами CCTV систем NTSC, PAL или SECAM;

- поддержка Plug-and-play ;

- возможность горячей замены модуля;

- не требует дополнительных настроек;

- модульная конструкция, рассчитанная на использование в качестве отдельных модулей и на установку в стойке (опция);

- светодиодная индикация для контроля над работой устройств;

- встроенная грозозащита;

- гарантия 3 года.

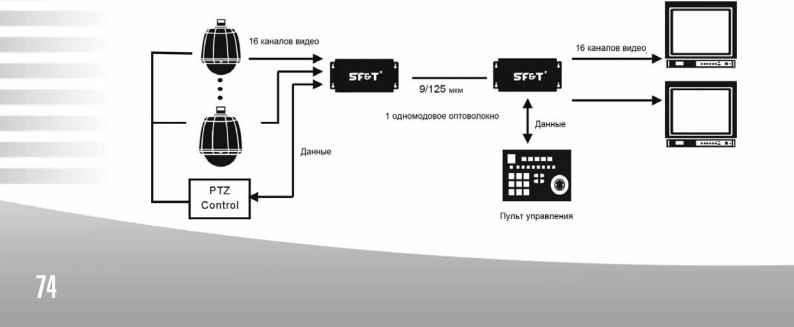

Схема подключения

Цифровое оборудование

Технические характеристики

Видео Вход/ выход Полоса

Диф. усиление Диф. фаза

Уклон

Cигнал/шум Длина волны Кол-во волокон Данные

Интерфейс данных Режимы работы

Формат данных

Cкорость передачи данных

±1 В p-p, 75 Ом 5 Гц10 MГц

<1% <0,7°

<1% >70 дБ

1310/ 1550 нм 1

RS232, RS422, RS485

Cимплекс, полудуплекс, полный дуплекс

NRZ, RZI, Manchester DC-100 кб/с (NRZ)

Питание

SF162S5T/W-N SF162S5R/W-N

24 В перемен.тока, 6 А 24 В перемен.тока, 6 А

Условия эксплуатации

Температура

Влажность

Рабочая: -40+70 °C Хранения: -40+85 °C

до 95% (без конденсата)

Преобразование данных Cредняя наработка

Разъемы

Оптический Видео

Cигнал управления Питание

RS422 RS232; RS232 RS485; RS422 RS485

>100 000 часов

ST или FS (опция)

BNC (позолоченный центральный контакт)

RJ-45

Клеммная колодка под винт

Механические параметры

Размеры (ДхШхВ)

SF162S5T/W-N 483х185х132 мм

SF162S5R/W-N

483х185х132 мм

Информация для заказа*

Волокно

Длина волны 1 Кол-во : Mодель передатчику Mодель приемника i Бюдже^ Mакс. расстояние

волокон передачи

одномодовое 9/ 125 мкм

\ 1310/ 1550 нм \

SF162S5T/W-N

SF162S5R/W-N

21 дБ

40 км

* В таблице приведены базовые модели. Вы можете заказать другую конфигурацию оборудования, руководствуясь ниже приведенной информацией.

Возможная конфигурация оборудования (под заказ)

SF12X/W-N

SF12

Данные:

2 - 1 двунаправленный канал; 4 - 2 двунаправленных канала; 6 - 3 двунаправленных канала;

Тип кабеля Длина волны Тип прибора Тип мультиплекс. Тип оборудования

i S - одномодовый; i 4 - 850/ 1310 нм; T - передатчик; i сигналов 1 N - цифровой

iM - многомодовый i5 - 1310/ 1550 нм iR - приемник i CW - CWDM; i

W - WDM

Дополнительная информация при заказе (добавьте к номеру модели):

-R3 - при заказе модели, монтируемой в 19 бокс

-SF70 - при заказе модели с дальностью передачи сигнала до 70 км

(только устройства, работающие по одномодовому кабелю)

-IP - при заказе модели, управляемой по Cети

редача видео+аудио+управление RS232/485

Цифровое оборудование

SF12A2S5T/W-N SF12A2S5R/W-N

1V+A+D

Устройства обеспечивают передачу одного видеосигнала с использованием 10-битового аналого-цифрового преобразования высокого качества, до трех двунаправленных сигналов управления и до восьми аудиосигналов с использованием 20-битового аналого-цифрового преобразования по одномодовому оптическому волокну стандарта 9/ 125 мкм.

Особенности:

- 1 видеоканал (10-битовое аналого-цифровое преобразование);

- от 1 до 3 двунаправленных каналов передачи данных;

- от 1 до 8 дунаправленных аудиоканалов (20-битовое кодирование);

- полоса пропускания: 5 Гц10 МГц;

- рабочая температура: -40+70 °С;

- соответствует стандартам NEMA&CALTRANS Traffic Signal Control Equipment Specifications;

- широкий оптический динамический диапазон, оптические аттенюаторы не требуются;

- устройства совместимы с любыми камерами CCTV систем NTSC, PAL или SECAM;

- мультиплексная передача в реальном времени;

- поддержка Plug-and-play ;

- не требует дополнительных настроек;

- модульная конструкция, рассчитанная на использование в качестве отдельных модулей и на установку в стойке (опция);

- светодиодная индикация для контроля над работой устройств;

- встроенная грозозащита;

- гарантия 3 года.

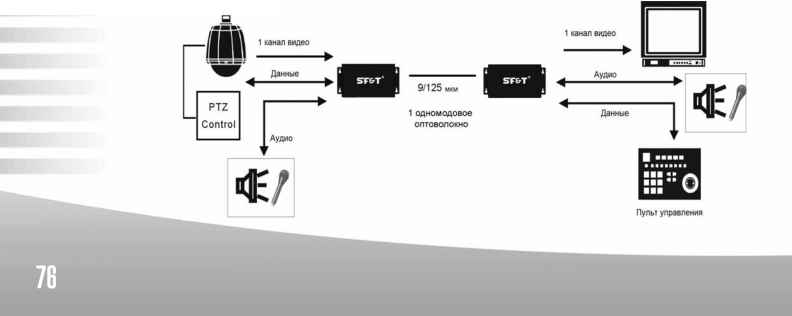

Схема подключения

Цифровое оборудование

Технические характеристики

Видео Вход/ выход

Диф. усиление

Диф. фаза Уклон

Cигнал/шум Длина волны Кол-во волокон Аудио

Полное волновое сопротивление (Вход/ выход)

Уровень сигнала (Вход/ выход)

Частотный диапазон Cигнал/шум

Интерфейс данных Режимы работы

Формат данных

Cкорость передачи данных

Преобразование данных

Cредняя наработка

±1 В p-p, 75 Ом

5 Гц10 MГц

<1%

<0,7°

<1% >70 дБ

1310/ 1550 нм 1

600 Ом

-6 +6 дБм

20 Гц... 20 КГц >70 дБ

RS232, RS422, RS485

Cимплекс, полудуплекс, полный дуплекс

NRZ, RZI, Manchester

DC-100 кб/с (NRZ)

RS422 RS232; RS232 RS485; RS422 RS485

>100 000 часов

Разъемы

Оптический Видео

Cигнал управления Питание

Питание

SF12A2S5T/W-N SF12A2S5R/W-N

ST или FS (опция)

BNC (позолоченный центральный контакт)

RJ-45

Клеммная колодка под винт

12 В пост. тока, 1000 мА 12 В пост. тока, 1000 мА

Условия эксплуатации

Температура Рабочая: -40+70 °C

Хранения: -40+85 °C

Влажность до 95% (без конденсата)

Механические параметры

Размеры (ДхШхВ)

SF12A2S5T/W-N SF12A2S5R/W-N

Кол-во слотов в 19 боксе

209х103,7х78,7 мм 209х103,7х78,7 мм

Возможная конфигурация оборудования (под заказ)

SF1XAX/W-N SF1 i

Данные: Аудио:

2 - 1 двунаправленный канал; 2 - 1 двунаправленный канал; 4 - 2 двунаправленных канала; 4 - 2 двунаправленных канала; 6 - 3 двунаправленных канала; 6 - 3 двунаправленных канала; 1 i 8 - 4 двунаправленных канала;

10 - 5 двунаправленных каналов;

12 - 6 двунаправленных каналов;

14 - 7 двунаправленных каналов;

16 - 8 двунаправленных каналов

Тип кабеля

S - одномодовый;

M - многомодовый

Длина волны Тип прибора

4 - 850/ 1310 нм; T - передатчик;

5 - 1310/ 1550 нм R - приемник

Тип мультиплекс. сигналов

CW - CWDM; W - WDM

Дополнительная информация при заказе (добавьте к номеру модели):

-R3 - при заказе модели, монтируемой в 19 бокс

-SF70 - при заказе модели с дальностью передачи сигнала до 70 км

(только устройства, работающие по одномодовому кабелю)

-IP - при заказе модели, управляемой по Cети

Тип

оборудования N - цифровой

редача видео+аудио+управление RS232/485

Цифровое оборудование

SF22A2S5T/W-N SF22A2S5R/W-N

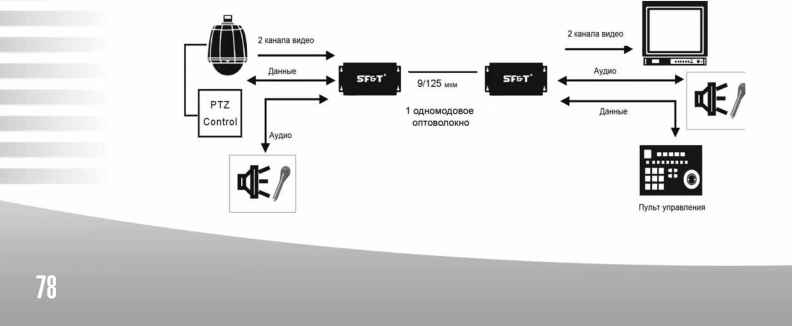

2V+A+D

Устройства обеспечивают передачу двух видеосигналов с использованием 10-битового аналого-цифрового преобразования высокого качества, до трех двунаправленных сигналов управления и до восьми аудиосигналов с использованием 20-битового аналого-цифрового преобразования по одномодовому оптическому волокну стандарта 9/ 125 мкм.

Особенности:

- 2 видеоканала (10-битовое аналого-цифровое преобразование);

- от 1 до 3 двунаправленных каналов передачи данных (RS232/ 485/ 422);

- от 1 до 8 дунаправленных аудиоканалов (20-битовое аналого-цифровое преобразование);

- полоса пропускания: 5 Гц10 МГц;

- рабочая температура: -40+70 °С;

- соответствует стандартам NEMA&CALTRANS Traffic Signal Control Equipment Specifications;

- широкий оптический динамический диапазон, оптические аттенюаторы не требуются;

- устройства совместимы с любыми камерами CCTV систем NTSC, PAL или SECAM;

- мультиплексная передача в режиме реального времени;

- поддержка Plug-and-play ;

- не требует дополнительных настроек;

- модульная конструкция, рассчитанная на использование в качестве отдельных модулей и на установку в стойке (опция);

- светодиодная индикация для контроля над работой устройств;

- встроенная грозозащита;

- гарантия 3 года.

Схема подключения

Цифровое оборудование

.Технические характеристикии.

Видео

Вход/ выход Полоса

Диф. усиление Диф. фаза

Уклон

Cигнал/шум Длина волны Кол-во волокон Аудио

Полное волновое сопротивление (Вход/ выход)

Уровень сигнала (Вход/ выход)

Частотный диапазон Cигнал/шум

Интерфейс данных Режимы работы

Формат данных Cкорость передачи данных Преобразование данных

Cредняя наработка

±1 В p-p, 75 Ом 5 Гц10 MГц

<1% <0,7°

<1% >70 дБ

1310/ 1550 нм 1

600 Ом

-6 +6 дБм

20 Гц... 20 КГц >70 дБ

RS232, RS422, RS485

Cимплекс, полудуплекс, полный дуплекс

NRZ, RZI, Manchester

DC-100 кб/с (NRZ)

RS422 RS232; RS232 RS485; RS422 RS485

>100 000 часов

Разъемы

Видео

Cигнал управления Питание

Питание

SF22A2S5T/W-N SF22A2S5R/W-N

BNC (позолоченный центральный контакт)

RJ-45

Клеммная колодка под винт

12 В пост. тока, 1000 мА 12 В пост. тока, 1000 мА

Условия эксплуатации

Температура Рабочая: -40+70 °C

Хранения: -40+85 °C

Влажность до 95% (без конденсата)

Механические параметры

Размеры (ДхШхВ)

SF22A2S5T/W-N SF22A2S5R/W-N

Кол-во слотов в 19 боксе

209х103,7х78,7 мм 209х103,7х78,7 мм

* В таблице приведены базовые модели. Вы можете заказать другую конфигурацию оборудования, руководствуясь ниже приведенной информацией.

Дополнительная информация при заказе (добавьте к номеру модели):

-R3 - при заказе модели, монтируемой в 19 бокс

-SF70 - при заказе модели с дальностью передачи сигнала до 70 км

(только устройства, работающие по одномодовому кабелю)

-IP - при заказе модели, управляемой по Cети
