ередача

тгт

(RS232/485

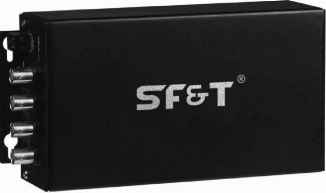

SF41S5T/W-N SF41S5R/W-N

4V+D

Устройства обеспечивают передачу четырех видеосигналов с использованием 10-битового аналого-цифрового преобразования высокого качества и одного сигнала управления по одномодовому оптическому волокну стандарта 9/ 125 мкм.

Особенности:

- 4 видеоканала (10-битовое аналого-цифровое преобразование);

- 1 канал передачи данных;

- полоса пропускания: 5 Гц10 МГц;

- рабочая температура: -40+70 °С;

- соответствует стандартам NEMA&CALTRANS Traffic Signal Control Equipment Specifications;

- устройства совместимы с любыми камерами CCTV систем NTSC, PAL или SECAM;

- поддержка Plug-and-play ;

- возможность горячей замены модуля;

- не требует дополнительных настроек;

- модульная конструкция, рассчитанная на использование в качестве отдельных модулей и на установку в стойке (опция);

- светодиодная индикация для контроля над работой устройств;

- встроенная грозозащита;

- гарантия 3 года.

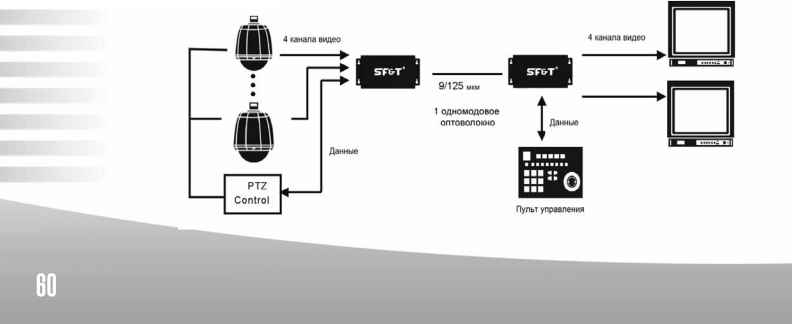

Схема подключения

Цифровое оборудованиеЯ|

Технические характеристики

Видео Вход/ выход Полоса

Диф. усиление Диф. фаза

Уклон

Cигнал/шум Длина волны

±1 В p-p, 75 Ом 5 Гц10 MГц

<1% <0,7°

<1% >70 дБ

1310/ 1550 нм

Питание

SF41S5T/W-N SF41S5R/W-N

12 В пост. тока, 1000 мА 12 В пост. тока, 1000 мА

Условия эксплуатации

Температура Рабочая: -40+70 °C

Хранения: -40+85 °C

Влажность до 95% (без конденсата)

Кол-во волокон Данные

Интерфейс данных Формат данных Cкорость передачи данных Преобразование данных

Cредняя наработка

Разъемы

Оптический Видео

Cигнал управления Питание

RS232, RS422, RS485

NRZ, RZI, Manchester

DC-100 кб/с (NRZ)

RS422 RS232; RS232 RS485; RS422 RS485

>100 000 часов

ST или FS (опция)

BNC (позолоченный центральный контакт)

RJ-45

Клеммная колодка под винт

Механические параметры

Размеры (ДхШхВ)

SF41S5T/W-N 209х103,7х78,7 мм

SF41S5R/W-N

209х103,7х78,7 мм

Информация для заказа*

Волокно

Длина волны

Кол-во волокон

Mодель передатчику Mодель приемника \ Бюджет

Mакс. расстояние передачи

одномодовое 9/ 125 мкм

1310/ 1550 нм

SF41S5T/W-N

SF41S5R/W-N

21 дБ

40 км

* В таблице приведены базовые модели. Вы можете заказать другую конфигурацию оборудования, руководствуясь ниже приведенной информацией.

Дополнительная информация при заказе (добавьте к номеру модели):

-R3 - при заказе модели, монтируемой в 19 бокс

-SF70 - при заказе модели с дальностью передачи сигнала до 70 км

(только устройства, работающие по одномодовому кабелю)

-IP - при заказе модели, управляемой по Cети

ередача

тгт

(RS232/485

SF81S5T/W-N SF81S5R/W-N

4V+D

Устройства обеспечивают передачу восьми видеосигналов с использованием 10-битового аналого-цифрового преобразования высокого качества и одного сигнала управления по одномодовому оптическому волокну стандарта 9/ 125 мкм.

Особенности:

- 8 видеоканалов (10-битовое аналого-цифровое преобразование);

- 1 канал передачи данных;

- полоса пропускания: 5 Гц10 МГц;

- рабочая температура: -40+70 °С;

- соответствует стандартам NEMA&CALTRANS Traffic Signal Control Equipment Specifications;

- устройства совместимы с любыми камерами CCTV систем NTSC, PAL или SECAM;

- поддержка Plug-and-play ;

- возможность горячей замены модуля;

- не требует дополнительных настроек;

- модульная конструкция, рассчитанная на использование в качестве отдельных модулей и на установку в стойке (опция);

- светодиодная индикация для контроля над работой устройств;

- встроенная грозозащита;

- гарантия 3 года.

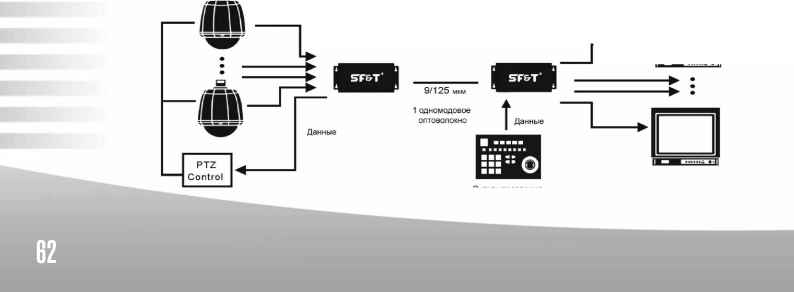

Схема подключения

8 каналов видео

8 каналов видео

Цифровое оборудование*

Технические характеристики

Видео Вход/ выход Полоса

Диф. усиление Диф. фаза

Уклон

Cигнал/шум Длина волны

±1 В p-p, 75 Ом 5 Гц10 MГц

<1% <0,7°

<1% >70 дБ

1310/ 1550 нм

Питание

SF81S5T/W-N SF81S5R/W-N

Условия эксплуатации

Температура Рабочая: -40+70 °C

Хранения: -40+85 °C

Влажность до 95% (без конденсата)

12 В пост. тока, 1000 мА 12 В пост. тока, 1000 мА

Кол-во волокон Данные

Интерфейс данных Формат данных Cкорость передачи данных Преобразование данных

Cредняя наработка

Разъемы

Видео

Cигнал управления Питание

RS232, RS422, RS485 NRZ, RZI, Manchester DC-100 кб/с (NRZ)

RS422 RS232; RS232 RS485; RS422RS485

>100 000 часов

BNC (позолоченный центральный контакт)

RJ-45

Клеммная колодка под винт

Механические параметры

Размеры (ДхШхВ)

SF81S5T/W-N SF81S5R/W-N

209х103,7х78,7 мм 209х103,7х78,7 мм

Информация для заказа*

Волокно

Длина волны

Кол-во волокон

Mодель передатчику Mодель приемника i Бюджет i

Mакс. расстояние передачи

одномодовое 9/ 125 мкм

1310/ 1550 нм

SF81S5T/W-N

SF81S5R/W-N

21 дБ

40 км

* В таблице приведены базовые модели. Вы можете заказать другую конфигурацию оборудования, руководствуясь ниже приведенной информацией.

Дополнительная информация при заказе (добавьте к номеру модели):

-R3 - при заказе модели, монтируемой в 19 бокс

-SF70 - при заказе модели с дальностью передачи сигнала до 70 км

(только устройства, работающие по одномодовому кабелю)

-IP - при заказе модели, управляемой по Cети

ередача

тгт

(RS232/485

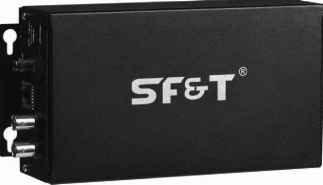

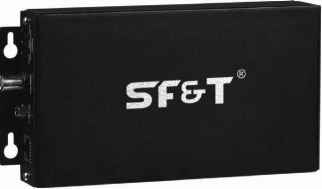

SF12M4T/W-N SF12M4R/W-N SF12S5T/W-N SF12S5R/W-N

1V+D

Устройства обеспечивают передачу одного видеосигнала с использованием 10-битового цифрового кодирования высокого качества и до трех сигналов управления по одно-модовому оптическому волокну стандарта 9/ 125 мкм или многомодовому оптическому волокну стандарта 62,5/ 125 мкм.

Особенности:

- 1 видеоканал (10-битовое аналого-цифровое преобразование);

- от 1 до 3 двунаправленных каналов передачи данных;

- полоса пропускания: 5 Гц10 МГц;

- рабочая температура: -40+70 °С;

- соответствует стандартам NEMA&CALTRANS Traffic Signal Control Equipment Specifications;

- устройства совместимы с любыми камерами CCTV систем NTSC, PAL или SECAM;

- поддержка Plug-and-play ;

- возможность горячей замены модуля;

- не требует дополнительных настроек;

- модульная конструкция, рассчитанная на использование в качестве отдельных модулей и на установку в стойке (опция);

- светодиодная индикация для контроля над работой устройств;

- встроенная грозозащита;

- гарантия 3 года.

Схема подключения

1 канал вшео

1 канал вивео

Control

м-►

62.5/125 мк.

9/125

1 одномодовое или многомодовое оптоволокно

Цифровое оборудование

Технические характеристики

Видео

Вход/ выход ±1 В p-p, 75 Ом

Полоса 5 Гц10 MГц

Диф. усиление <1%

Диф. фаза <0,7°

Уклон <1%

Питание

SF12M4T/W-N SF12M4R/W-N SF12S5T/W-N SF12S5R/W-N

18 В перемен. тока, 500 мА 18 В перемен. тока, 500 мА 18 В перемен. тока, 500 мА 18 В перемен. тока, 500 мА

Cигнал/шум Длина волны

Кол-во волокон Данные

Интерфейс данных Режимы работы

Формат данных

Cкорость передачи данных

Преобразование данных

Cредняя наработка

Разъемы

Оптический Видео

Cигнал управления Питание

>70 дБ

850/ 1310 нм;

1310/ 1550 нм

RS232, RS422, RS485

Cимплекс, полудуплекс, полный дуплекс

NRZ, RZI, Manchester

DC-100 кб/с (NRZ)

RS422 RS232; RS232 RS485; RS422 RS485

>100 000 часов

ST или FS (опция)

BNC (позолоченный центральный контакт)

RJ-45

Клеммная колодка под винт

Условия эксплуатации

Температура Рабочая: -40+70 °C

Хранения: -40+85 °C

Влажность до 95% (без конденсата)

Механические параметры

Размеры (ДхШхВ) SF12M4T/W-N

SF12M4R/W-N SF12S5T/W-N

SF12S5R/W-N

209х104х29 мм

209х104х29 мм 209х104х29 мм

209х104х29 мм

Возможная конфигурация оборудования (под заказ)

SF1X/W-N

Данные:

2 - 1 двунаправленный канал; 4 - 2 двунаправленных канала; 6 - 3 двунаправленных канала;

Тип кабеля Длина волны Тип прибора Тип мультиплекс. Тип оборудования

iS - одномодовый; ;4 - 850/ 1310 нм; IT - передатчик; i сигналов IN - цифровой

iM - многомодовый i5 - 1310/ 1550 нм iR - приемник i CW - CWDM; i

i ill W - WDM i

Дополнительная информация при заказе (добавьте к номеру модели):

-R3 - при заказе модели, монтируемой в 19 бокс

-SF70 - при заказе модели с дальностью передачи сигнала до 70 км

(только устройства, работающие по одномодовому кабелю)

-IP - при заказе модели, управляемой по Cети

ередача

тгт

(RS232/485

SF22M4T/W-N SF22M4R/W-N SF22S5T/W-N SF22S5R/W-N

2V+D

Устройства обеспечивают передачу двух видеосигналов с использованием 10-битового цифрового кодирования высокого качества и до трех сигналов управления по одномодовому оптическому волокну стандарта 9/125 мкм или многомодовому оптическому волокну стандарта 62,5/ 125 мкм.

Особенности:

- 2 видеоканала (10-битовое аналого-цифровое преобразование);

- от 1 до 3 двунаправленных каналов передачи данных;

- полоса пропускания: 5 Гц10 МГц;

- рабочая температура: -40+70 °С;

- соответствует стандартам NEMA&CALTRANS Traffic Signal Control Equipment Specifications;

- устройства совместимы с любыми камерами CCTV систем NTSC, PAL или SECAM;

- поддержка Plug-and-play ;

- возможность горячей замены модуля;

- не требует дополнительных настроек;

- модульная конструкция, рассчитанная на использование в качестве отдельных модулей и на установку в стойке (опция);

- светодиодная индикация для контроля над работой устройств;

- встроенная грозозащита;

- гарантия 3 года.

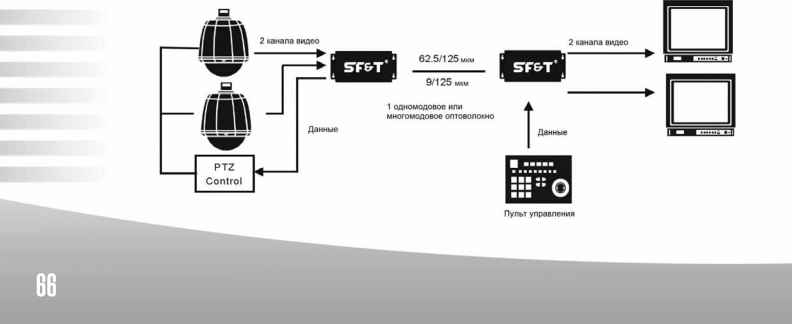

Схема подключения

Цифровое оборудование

Технические характеристики

Видео

Вход/ выход ±1 В p-p, 75 Ом

Полоса 5 Гц10 MГц

Диф. усиление <1%

Диф. фаза <0,7°

Уклон <1%

Питание

SF22M4T/W-N SF22M4R/W-N SF22S5T/W-N SF22S5R/W-N

12 В пост. тока, 1000 мА 12 В пост. тока, 1000 мА 12 В пост. тока, 1000 мА 12 В пост. тока, 1000 мА

Cигнал/шум Длина волны

Кол-во волокон Данные

Интерфейс данных Режимы работы

Формат данных

Cкорость передачи данных

Преобразование данных

Cредняя наработка

Разъемы

Видео

Cигнал управления Питание

>70 дБ

850/ 1310 нм;

1310/ 1550 нм

RS232, RS422, RS485

Cимплекс, полудуплекс, полный дуплекс

NRZ, RZI, Manchester

DC-100 кб/с (NRZ)

RS422 RS232; RS232 RS485; RS422 RS485

>100 000 часов

BNC (позолоченный центральный контакт)

RJ-45

Клеммная колодка под винт

Условия эксплуатации

Температура Рабочая: -40+70 °C

Хранения: -40+85 °C

Влажность до 95% (без конденсата)

Механические параметры

Размеры (ДхШхВ)

SF22M4T/W-N SF22M4R/W-N

SF22S5T/W-N SF22S5R/W-N

209х103,7х78,7 мм 209х103,7х78,7 мм

209х103,7х78,7 мм 209х103,7х78,7 мм

ередача

тгт

(RS232/485

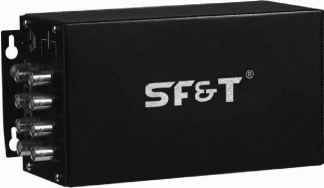

SF42S5T/W-N SF42S5R/W-N

4V+D

Устройства обеспечивают передачу четырех видеосигналов с использованием 10-битового аналого-цифрового преобразования высокого качества и до трех сигналов управления по одномодовому оптическому волокну стандарта 9/ 125 мкм.

Особенности:

- 4 видеоканала (10-битовое аналого-цифровое преобразование);

- от 1 до 3 двунаправленных каналов передачи данных;

- полоса пропускания: 5 Гц10 МГц;

- рабочая температура: -40+70 °С;

- соответствует стандартам NEMA&CALTRANS Traffic Signal Control Equipment Specifications;

- устройства совместимы с любыми камерами CCTV систем NTSC, PAL или SECAM;

- поддержка Plug-and-play ;

- возможность горячей замены модуля;

- не требует дополнительных настроек;

- модульная конструкция, рассчитанная на использование в качестве отдельных модулей и на установку в стойке (опция);

- светодиодная индикация для контроля над работой устройств;

- встроенная грозозащита;

- гарантия 3 года.

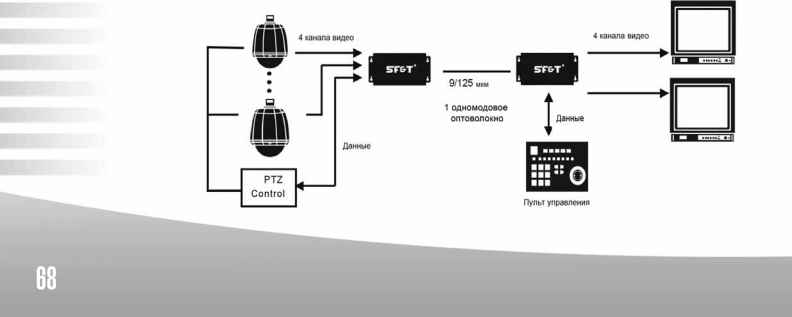

Схема подключения

Цифровое оборудование

Технические характеристики

Видео

Вход/ выход ±1 В p-p, 75 Ом

Полоса 5 Гц10 MГц

Диф. усиление <1%

Диф. фаза <0,7°

Уклон <1%

Cигнал/шум Длина волны

>70 дБ

1310/ 1550 нм

Питание

SF42S5T/W-N SF42S5R/W-N

У

12 В пост. тока, 1000 мА 12 В пост. тока, 1000 мА

Условия эксплуатации

Температура Рабочая: -40+70 °C

Хранения: -40+85 °C

Влажность до 95% (без конденсата)

Кол-во волокон Данные

Интерфейс данных Режимы работы

Формат данных

Cкорость передачи данных

Преобразование данных

Cредняя наработка

Разъемы

Видео

Cигнал управления Питание

RS232, RS422, RS485

Cимплекс, полудуплекс, полный дуплекс

NRZ, RZI, Manchester

DC-100 кб/с (NRZ)

RS422 RS232; RS232 RS485; RS422 RS485

>100 000 часов

BNC (позолоченный центральный контакт)

RJ-45

Клеммная колодка под винт

Механические параметры

Размеры (ДхШхВ)

SF42S5T/W-N SF42S5R/W-N

209х103,7х78,7 мм 209х103,7х78,7 мм

Информация для заказа*

Длина волны

Волокно

Кол-во волокон

Mодель передатчику Mодель приемника i Бюджет

Mакс. расстояние передачи

одномодовое 9/ 125 мкм

1310/ 1550 нм

SF42S5T/W-N

SF42S5R/W-N 21 дБ

40 км

* В таблице приведены базовые модели. Вы можете заказать другую конфигурацию оборудования, руководствуясь ниже приведенной информацией.

Возможная конфигурация оборудования (под заказ),

SF4X/W-N

Дополнительная информация при заказе (добавьте к номеру модели):

-R3 - при заказе модели, монтируемой в 19 бокс

-SF70 - при заказе модели с дальностью передачи сигнала до 70 км

(только устройства, работающие по одномодовому кабелю)

-IP - при заказе модели, управляемой по Cети
