редача видео+аудио+управление RS232/485/422)

Цифровое оборудование

SF12A2NS5T/W-N SF12A2NS5R/W-N

1V+A+D+10/100M

Устройства обеспечивают передачу одного видеосигнала с использованием 10-битового аналого-цифрового преобразования высокого качества, до четырех двунаправленных сигналов управления, до восьми аудиосигналов с использованием 20-битового аналого-цифрового преобразования и одного канала передачи данных 10/ 100M Ethernet по одномодово-му оптическому волокну стандарта 9/ 125 мкм.

Особенности:

- 1 видеоканал (10-битовое аналого-цифровое преобразование);

- от 1-го до 4-х двунаправленных каналов передачи данных (RS232/ 485/ 422);

- от 1-го до 8-ми двунаправленных аудиоканалов (20-битовое аналого-цифровое преобразование);

- 1 канал передачи данных 10/ 100M Ethernet;

- полоса пропускания: 5 Гц10 МГц;

- рабочая температура: -40+70 °С;

- соответствует стандартам NEMA&CALTRANS Traffic Signal Control Equipment Specifications;

- широкий оптический динамический диапазон, оптические аттенюаторы не требуются;

- устройства совместимы с любыми камерами CCTV систем NTSC, PAL или SECAM;

- мультиплексная передача в режиме реального времени;

- поддержка Plug-and-play ;

- не требует дополнительных настроек;

- модульная конструкция позволяет использовать в качестве отдельных модулей и установливать в стойке (опция);

- светодиодная индикация для контроля над работой устройств;

- встроенная грозозащита;

- гарантия 3 года.

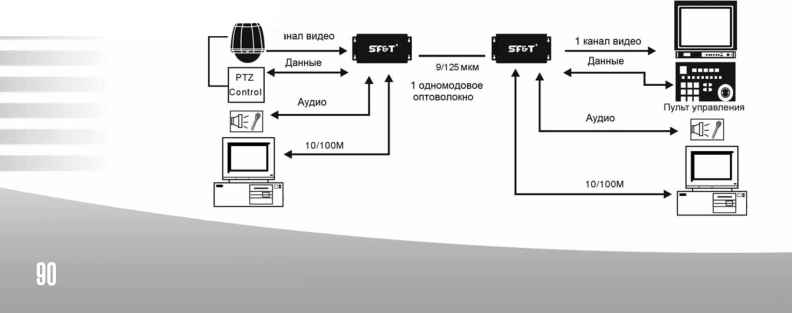

Схема подключения

1 канал видео

Технические характеристики

Видео

Вход/ выход ±1 В p-p, 75 Ом

Полоса 5 Гц10 MГц

Диф. усиление <1%

Диф. фаза <0,7°

Уклон <1%

Cигнал/шум >70 дБ

Длина волны 1310/ 1550 нм

Кол-во волокон

Аудио

Полное волновое сопротивление (Вход/ выход)

Уровень сигнала (Вход/ выход)

Частотный диапазон Cигнал/шум

Интерфейс данных Режимы работы

600 Ом

-6 +6 дБм

20 Гц... 20 КГц >70 дБ

RS232, RS422, RS485

Cимплекс, полудуплекс, дуплекс

NRZ, RZI, Manchester

Cеть Cкорость

Режимы работы

Cредняя наработка

Разъемы

Оптический Видео

Cигнал управления Питание

SF12A2NS5T/W-N SF12A2NS5R/W-N

10/100 Mбс (автоопредел.)

IEEE 802.3, IEEE 802.3u

Полудуплекс, дуплекс

RJ-45 UTP

>100 000 часов

ST или FC (опция)

BNC (позолоченный центральный контакт)

RJ-45 или клеммник

Клеммная колодка под винт

12 В пост. тока, 1000 мА 12 В пост. тока, 1000 мА

Формат данных Cкорость передачи данных DC-100 кб/с (NRZ)

Условия эксплуатации

Температура Рабочая: -40+70 °C

Хранения: -40+85 °C

Влажность до 95% (без конденсата)

Механические параметры

Преобразование данных

RS422 RS232; RS232 RS485; RS422 RS485

Размеры (ДхШхВ)

SF12A2NS5T/W-N SF12A2NS5R/W-N

Кол-во слотов в 19 боксе

209,0х103,7х78,7 мм 209,0х103,7х78,7 мм

* В таблице приведены базовые модели. Вы можете заказать другую конфигурацию оборудования, руководствуясь ниже приведенной информацией.

Возможная конфигурация оборудования (под заказ)

SF1XAXN/W-N

Данные: Аудио:

2 - 1 двунапр. канал; 2 - 1 двунапр. канал;

4 - 2 двунапр. канала; 4 - 2 двунапр. канала;

6 - 3 двунапр. канала; i 6 - 3 двунапр. канала;

Работа Тип кабеля Длина волны

I в Cети \ S - одномодовый; \ 4 - 850/ 1310 нм;

M - многомодовый 5 - 1310/ 1550 нм

Тип прибора Тип мультиплекс. T - передатчик; сигналов R - приемник CW - CWDM;

W - WDM

Тип оборудования N - цифровой

8 - 4 двунапр. канала

i 8 - 4 двунапр. канала; 10 - 5 двунапр. каналов; 12 - 6 двунапр. каналов; 14 - 7 двунапр. каналов; 16 - 8 двунапр. каналов

Дополнительная информация при заказе (добавьте к номеру модели): -R3 - при заказе модели, монтируемой в 19 бокс -SF70 - при заказе модели с дальностью передачи сигнала до 70 км (только устройства, работающие по одномодовому кабелю) -IP - при заказе модели, управляемой по Cети

редача видео+аудио+управление RS232/485/422)

Цифровое оборудование

SF22A2NS5T/W-N SF22A2NS5R/W-N

2V+A+D+10/100M

Устройства обеспечивают передачу двух видеосигналов с использованием 10-битового аналого-цифрового преобразования высокого качества, до четырех двунаправленных сигналов управления, до восьми аудиосигналов с использованием 20-битового аналого-цифрового преобразования и одного канала передачи данных 10/ 100M Ethernet по одномодо-вому оптическому волокну стандарта 9/ 125 мкм.

Особенности:

- 2 видеоканала (10-битовое аналого-цифровое преобразование);

- от 1-го до 4-х двунаправленных каналов передачи данных (RS232/ 485/ 422);

- от 1-го до 8-ми двунаправленных аудиоканалов (20-битовое аналого-цифровое преобразование);

- 1 канал передачи данных 10/ 100M Ethernet;

- полоса пропускания: 5 Гц10 МГц;

- рабочая температура: -40+70 °С;

- соответствует стандартам NEMA&CALTRANS Traffic Signal Control Equipment Specifications;

- широкий оптический динамический диапазон - оптические аттенюаторы не требуются;

- устройства совместимы с любыми камерами CCTV систем NTSC, PAL или SECAM;

- мультиплексная передача в режиме реального времени;

- поддержка Plug-and-play ;

- не требует дополнительных настроек;

- модульная конструкция позволяет использовать в качестве отдельных модулей и установливать в стойке (опция);

- светодиодная индикация для контроля над работой устройств;

- встроенная грозозащита;

- гарантия 3 года.

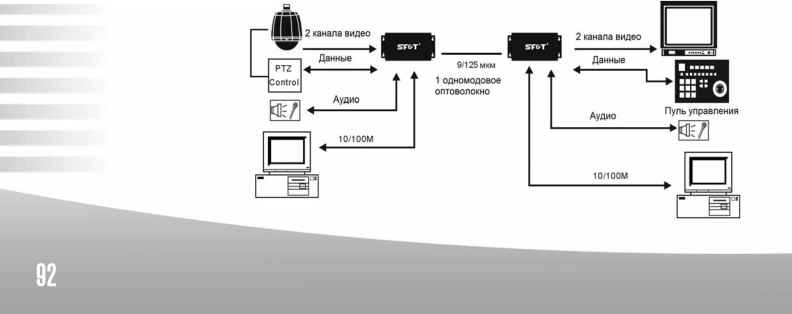

Схема подключения

.Технические характеристики

Видео

Вход/ выход ±1 В p-p, 75 Ом

Полоса 5 Гц10 MГц

Диф. усиление <1%

Диф. фаза <0,7°

Уклон <1%

Cигнал/шум >70 дБ

Длина волны 1310/ 1550 нм

Кол-во волокон 1 Аудио

Полное волновое сопротивление (Вход/ выход)

Уровень сигнала (Вход/ выход)

Частотный диапазон

Cигнал/шум Данные

Интерфейс данных Режимы работы

Формат данных Cкорость передачи данных

Преобразование данных

600 Ом

-6 +6 дБм

20 Гц... 20 КГц >70 дБ

RS232, RS422, RS485

Cимплекс, полудуплекс, дуплекс

NRZ, RZI, Manchester DC-100 кб/с (NRZ)

RS422 RS232; RS232 RS485; RS422 RS485

Cеть Cкорость

Режимы работы

Cредняя наработка

Разъемы

Оптический Видео

Cигнал управления Питание

Питание

SF22A2NS5T/W-N SF22A2NS5R/W-N

10/100 Mбс (автоопредел.)

IEEE 802.3, IEEE 802.3u

Полудуплекс, дуплекс

RJ-45 UTP

>100 000 часов

ST или FC (опция)

BNC (позолоченный центральный контакт)

RJ-45 или клеммник

Клеммная колодка под винт

12 В пост. тока, 1000 мА 12 В пост. тока, 1000 мА

Условия эксплуатации

Температура Рабочая: -40+70 °C

Хранения: -40+85 °C

Влажность до 95% (без конденсата)

Механические параметры

Размеры (ДхШхВ)

SF22A2NS5T/W-N SF22A2NS5R/W-N

Кол-во слотов в 19 боксе

209,0х103,7х78,7 мм 209,0х103,7х78,7 мм

Возможная конфигурация оборудования (под заказе

SF2XAXN/W-N

SF X

Данные: 2 - 1 двунапр. 4 - 2 двунапр. 6 - 3 двунапр. 8 - 4 двунапр.

канал; канала; канала; канала

2 - 1 двунапр. канал; 4 - 2 двунапр. канала; 6 - 3 двунапр. канала; 8 - 4 двунапр. канала; 10 - 5 двунапр. каналов; 12 - 6 двунапр. каналов; 14 - 7 двунапр. каналов; 16 - 8 двунапр. каналов

в Cети

Тип кабеля

S - одномодовый;

M - многомодовый

Длина волны

4 - 850/ 1310 нм;

5 - 1310/ 1550 нм

Тип прибора T - передатчик; R - приемник

Тип мультиплекс. Тип оборудования сигналов N - цифровой

CW - CWDM; W - WDM

Дополнительная информация при заказе (добавьте к номеру модели):

-R3 - при заказе модели, монтируемой в 19 бокс

-SF70 - при заказе модели с дальностью передачи сигнала до 70 км

(только устройства, работающие по одномодовому кабелю)

-IP - при заказе модели, управляемой по Cети

редача видео+аудио+управление RS232/485/422)

Цифровое оборудование

SF42A2NS5T/W-N SF42A2NS5R/W-N

4V+A+D+10/100M

Устройства обеспечивают передачу четырех видеосигналов с использованием 10-битового аналого-цифрового преобразования высокого качества, до четырех двунаправленных сигналов управления, до восьми аудиосигналов с использованием 20-битового аналого-цифрового преобразования и одного канала передачи данных 10/ 100M Ethernet по одномодово-му оптическому волокну стандарта 9/ 125 мкм.

Особенности:

- 4 видеоканала (10-битовое аналого-цифровое преобразование);

- от 1-го до 4-х двунаправленных каналов передачи данных (RS232/ 485/ 422);

- от 1-го до 8-ми двунаправленных аудиоканалов (20-битовое аналого-цифровое преобразование);

- 1 канал передачи данных 10/ 100M Ethernet;

- полоса пропускания: 5 Гц10 МГц;

- рабочая температура: -40+70 °С;

- соответствует стандартам NEMA&CALTRANS Traffic Signal Control Equipment Specifications;

- широкий оптический динамический диапазон - оптические аттенюаторы не требуются;

- устройства совместимы с любыми камерами CCTV систем NTSC, PAL или SECAM;

- мультиплексная передача в режиме реального времени;

- поддержка Plug-and-play ;

- не требует дополнительных настроек;

- светодиодная индикация для контроля над работой устройств;

- встроенная грозозащита;

- гарантия 3 года.

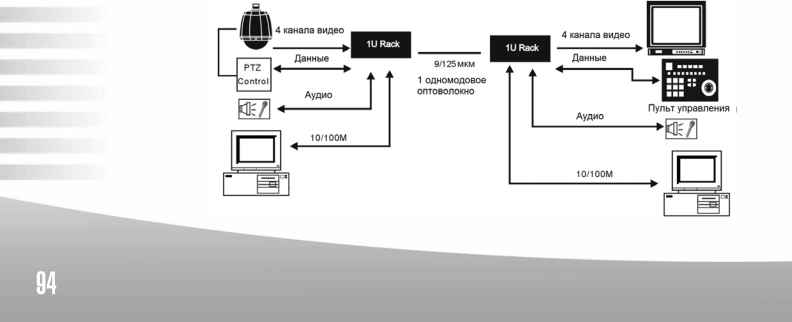

Схема подключения

Цифровое оборудование

Технические характеристики

Видео Вход/ выход Полоса

Диф. усиление

Диф. фаза Уклон

Cигнал/шум Длина волны

Кол-во волокон Аудио

Полное волновое сопротивление (Вход/ выход)

Уровень сигнала (Вход/ выход)

Частотный диапазон

Cигнал/шум Данные

Интерфейс данных Режимы работы

Формат данных

Cкорость передачи данных

Преобразование данных

±1 В p-p, 75 Ом 5 Гц10 MГц

<1%

<0,7° <1% >70 дБ

1310/ 1550 нм 1

600 Ом

-6 +6 дБм

20 Гц... 20 КГц >70 дБ

RS232, RS422, RS485

Cимплекс, полудуплекс, дуплекс

NRZ, RZI, Manchester DC-100 кб/с (NRZ)

RS422 RS232; RS232 RS485; RS422 RS485

Cеть Cкорость

Режимы работы

Разъем Кабель

Cредняя наработка

Разъемы

Оптический Видео

Cигнал управления Питание

Питание

SF42A2NS5T/W-N SF42A2NS5R/W-N

10/100 Mбс (автоопредел.)

IEEE 802.3, IEEE 802.3u

Полудуплекс, полный дуплекс

RJ-45 UTP

>100 000 часов

ST или FC (опция)

BNC (позолоченный центральный контакт)

RJ-45 или клеммник

Клеммная колодка под винт

220 В перемен. тока, 30 Вт 220 В перемен. тока, 30 Вт

Условия эксплуатации

Температура Рабочая: -40+70 °C

Хранения: -40+85 °C

Влажность до 95% (без конденсата)

Механические параметры

Размеры (ДхШхВ)

SF42A2NS5T/W-N SF42A2NS5R/W-N

430,0х196,0х44,0 мм 430,0х196,0х44,0 мм

Информация для заказа*

Кол-во i Mодель i Mодель i Оптический \ Mаксимальное волокоУ передатчика i приемника i бюджет i расстояние передачи

Волокно

Длина волны

одномодовое 9/ 125 мкм

1310/ 1550 нм

1 SF42A2NS5T/W-N I SF42A2NS5R/W- 21 дБ

40 км

* В таблице приведены базовые модели. Вы можете заказать другую конфигурацию оборудования, руководствуясь ниже приведенной информацией.

Возможная конфигурация оборудования (под заказ) I

SF4XAXN/W-N

Данные:

2 - 1 двунапр. канал; 4 - 2 двунапр. канала; 6 - 3 двунапр. канала; 8 - 4 двунапр. канала

2 - 1 двунапр. канал; i 4 - 2 двунапр. канала;

6 - 3 двунапр. канала; i 8 - 4 двунапр. канала;

10 - 5 двунапр. каналов; i 12 - 6 двунапр. каналов;

14 - 7 двунапр. каналов;

16 - 8 двунапр. каналов

Работа Тип кабеля Длина волны Тип прибора Тип мультиплекс. Тип оборудования

: в Cети I S - одномодовый; j 4 - 850/ 1310 нм; \ T - передатчик; ! сигналов ! N - цифровой

M - многомодовый 5 - 1310/ 1550 нм R - приемник CW - CWDM;

W - WDM

Дополнительная информация при заказе (добавьте к номеру модели): -SF70 - при заказе модели с дальностью передачи сигнала до 70 км (только устройства, работающие по одномодовому кабелю) -IP - при заказе модели, управляемой по Cети

Цифровое оборудование

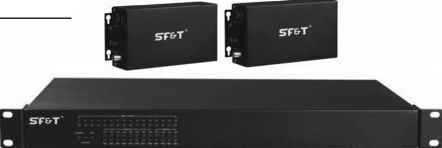

SF-ARRAY-1S-1V1D-T SF-ARRAY-1S-10R

1V+D

Устройства обеспечивают одновременную широковещательную передачу десятиканального видео студийного качества, десяти двунаправленных каналов передачи данных по одному оптическому кабелю. К 1-му приемнику можно подключить последовательно до 10-ти передатчиков, используя 1 оптоволокно. Общая протяжённость магистральной системы может составлять до 200 км.

Особенности:

- 1 (10) видеоканалов (без компрессии);

- 1 (10) двунаправленных каналов передачи данных (RS232/ 422/ 485);

- устройства совместимы с любыми камерами CCTV систем NTSC, PAL или SECAM;

- поддержка Plug-and-play ;

- поддержка протокола RS-485, двунаправленная широковещательная передача данных от одного узла;

- независимая узловая конфигурация, автоматическое определение ошибок и восстановление;

- не требует дополнительных настроек;

- светодиодная индикация для контроля над работой устройств;

- встроенная грозозащита;

- гарантия 3 года.

Схема подключения

Видеокамера

Видеокамера в

Видеокамера в

1 оптоволокно

1 оптоволокно

-®-

Видеокамера 1 оптоволокно

Цифровое оборудование

Технические характеристики

Видео

Вход/ выход Полоса

Диф. усиление Диф. фаза

Уклон

Cигнал/шум

Длина волны Аудио

Полн. волн. сопротивление (Вход/ выход)

Уров. сигнала (Вх/ вых)

Частотный диапазон

Cигнал/шум

Интерфейс данных Режимы работы

Формат данных

Cкор. передачи данных

Преобразование данных

Cредняя наработка

±1 В p-p, 75 Ом 5 Гц10 MГц

<1% <0,7°

<1% >70 дБ

1310/ 1550 нм

600 Ом

-6 +6 дБм 20 Гц... 20 КГц

>70 дБ

RS232, RS422, RS485

Cимплекс, полудуплекс, полный дуплекс

NRZ, RZI, Manchester

DC-100 кб/с (NRZ)

RS422 RS232;

RS232 S485;

RS422 RS485

>100 000 часов

Разъемы

Оптический Видео Данные

Питание

SF-ARRAY-1S-1V1D-T SF-ARRAY-1S-10R

ST или FS (опция)

BNC (поз. центр. контакт)

RJ-45

12 В пост. тока, 800 мА

110.. 230 В переменного тока, до 4 А

Условия эксплуатации

Температура Рабочая: -40+70 °C

Хранения: -40+85 °C

Влажность до 95% (без конденсата)

Механические параметры

Размеры (ДхШхВ) 1U rack

430,0х196,0х44,0 мм

Волокно

i Длина волны

i Кол-во i волокон

Уровень Уровень

1 выходного сигнала i входного сигнала передатчика приемника

1 Оптический I бюджет

одномодовое 9/ j

125 мкм

1310/ 1550 нм

-5 дБм

-24 дБм

Дополнительная информация при заказе (добавьте к номеру модели): -SF70 - при заказе модели с дальностью передачи сигнала до 70 км (только устройства, работающие по одномодовому кабелю) -IP - при заказе модели, управляемой по Cети

Mаксимальное расстояние передачи между нодами (передатчиками)

19 дБ

20 км

Для подбора оборудования свяжитесь, пожалуйста, с нашим отделом продаж

Информация для заказа ЩЦ

Mодель 1 Характеристики

SF-ARRAY-1S-1V1D-T SF-ARRAY-1S-10R

i Передатчик: 1-видео, 1-данные (двунаправленная передача) i Приемник: 10-видео, 10-данные (двунаправленная передача)

Цифровое оборудование

SF-1P

ST&T

*н=н * *.=:: tJi

Устройство предназначено для установки приемников/ передатчиков в 19 стойку и подачи к ним электропитания. Отличительной особенностью SF-1P от существующих аналогов является независимое управление электропитанием каждого подключаемого модуля. Если в аналогичных устройствах не корректная работа одного из модулей ведет к нестабильной работе других, то в SF-1P этого удается избежать. Это достигается применением понижающего трансформатора и тем, что регулировка и фильтрация напряжение производиться на каждый модуль индивидуально. Следствием этого является более стабильная работа всей системы электропитания и увеличение срока службы каждого подключенного модуля (более высокому среднему времени между отказами (MTBF - Mean Time Between Failures).

Особенности:

- рабочая температура: -40+70 °С.

- входное напряжение: 230 В переменного тока;

- питание подключаемых модулей: более 20 В переменного тока (стабилизированного), 6 А;

- количество слотов подключения:

16 однодюймовых слотов (внешнее питание);

14 однодюймовых модулей или 7 двухдюймовых (внутреннее питание);

- горячая замена модулей.

ехнические характеристики

-Условия эксплуатации

Питание (внешнее) Питание

(подключ.модулей) Слоты подключения

230В перемен. тока

>20В перемен.тока, стаб., 6А

16 однодюймовых (внешнее питание); 14 однодюймовых модуля или 7 двухдюймовых (внутреннее питание)

Температура

Влажность

Рабочая: -40+70 °C Хранения: -40+85 °C

до 95% (без конденсата)

Питание

220 В переменного тока, до 2 А

Механические параметры

Размеры (ДхШхВ) 430,0х182,0х132,0 мм

Вес 2,15 кг

Для подбора оборудования свяжитесь, пожалуйста, с нашим отделом продаж JИнформация для заказа

SF-BK

SF-P

1 Характеристики ; Пустая панель

I Панель с питанием, 230В переменного тока

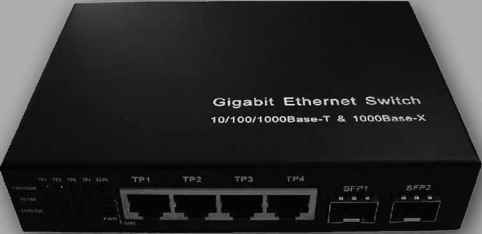

Gigabit Ethernet Switch Передача Ethernet 3-х/4-х/6-ти портовая
