Активное сетевое устройство, применяемое для преобразования среды распространения сигнала: медного кабеля витой пары (10/100/1000Base-T) в оптоволоконный кабель (1000Base-SX/LX). Автоопределение скорости передачи данных (10/100/1000кб/с) и режимов работы (дуплекс/полудуплекс).

SF-G4M4T/W-N SF-G4S5T/W-N

4-х портовый Gigabit Ethernet Switch

Активное сетевое устройство, применяемое для преобразования среды распространения сигнала: медного кабеля витой пары (10/100/1000Base-T) в оптоволоконный кабель (1000Base-SX/LX). Автоопределение скорости передачи данных (10/100/1000кб/с) и режимов работы (дуплекс/полудуплекс).

Gigabit Ethernet Swucln

SF-G6M4T/W-N SF-G6S5T/W-N

6-ти портовый Gigabit Ethernet Switch

Активное сетевое устройство, применяемое для преобразования среды распространения сигнала: медного кабеля витой пары (10/100/1000Base-T) в оптоволоконный кабель (1000Base-SX/LX). Автоопределение скорости передачи данных (10/100/1000кб/с) и режимов работы (дуплекс/полудуплекс).

О КОМПАНИИ SMART FIBER & TRANSMISSION CORP.

SF&T* (Smart Fiber & Transmission) - отличная передача по оптическому волокну .

Компания В1 электроникс представляет вашему вниманию новую серию оборудования SF&T для передачи сигнала по оптическому волокну.

В ассортименте представлено более 200 моделей приемников и передатчиков сигналов видео, управления и данных для систем видеонаблюдения.

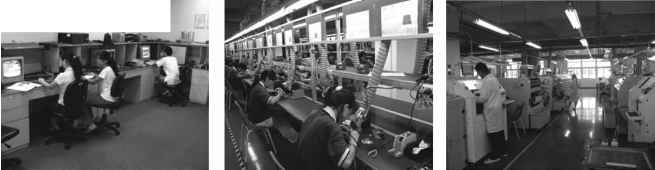

Фабрики с 15-летним опытом работы производят оборудование SF&T в Гонконге, Китае. Производство SF&T проходит под строгим контролем качества, начиная от процесса разработки и поставки электронных компонентов, заканчивая технологиями производства и строгим контролем готовой продукции. Качество товаров подтверждено сертификатами мирового стандарта ISO9001.

Оборудование SF&T разработано для применения:

- в видеосистемах нефтегазовой отрасли;

- в видеосистемах управления дорожным движением и идентификации транспортных средств;

- в системах автоматизации и безопасности зданий и сооружений;

- в системах охранной и пожарной сигнализации;

- в системах контроля доступа.

Преимущества решений SF&T:

- расстояние передачи данных до 70 км;

- использование в линии связи только 1 волокна для передачи 128 каналов видео;

- цифровая передача несжатого видеоизображения для получения картинки без потери качества;

- передача видео в реальном времени;

- управление поворотными камерами и другим оборудованием в реальном времени;

- экономия на наладке и обслуживании системы;

- защита от помех, грозы, высоковольтных наводок;

- рабочий температурный диапазон оборудования от -40 до +70 оС;

- гарантия 3 года.

Стань профессионалом с SF&T!

Категория

Назначение

Марка

Передача

видео+управление

(RS485/422)

8V+D ()

1V+D ()

2V+D ()

i \ 4V+D ()

ифровоеоборудование

Одномодовое

SF81S5T/W-N SF81S5R/W-N SF12S5T/W-N SF12S5R/W-N SF22S5T/W-N SF22S5R/W-N SF42S5T/W-N SF42S5R/W-N

Многомодовое

SF12M4T/W-N SF12M4R/W-N SF22M4T/W-N SF22M4R/W-N

62 164 I 64

Категория

Назначение

Марка

Одномодовое \ Многомодовое

Кабели оптоволоконные

Оптические кабели для внутренней прокладки

Оптический

кабель для уличной прокладки

Аксессуары

Розетка ST

KST2-S

KST2

Оптические коннекторы

соединительная настенная, незагруженная, двухсекционная, до 32 портов

i 108

Оптические пигтейлы i

i 119

ловные обозначения и маркировка

Назначение моделей

V A D

10/100/1000М

передача видеосигналов передача аудиосигналов передача сигналов управления RS485/RS422

передача сигналов для LAN IEEE 802/3z 1000BASE-X GigabitEthernet передача в двух направлениях передача в одном направлении

пример:

4V+A+D+ 10/100M+-+

- передача 4-х каналов видео;

- передача аудио в двух направлениях;

- передача сигналов управления RS485/RS422 в двух направлениях;

- передача сигналов для LAN IEEE 802.3 Base T.

Маркировка моделей

SFG642A2C1NTS5T/W-N

SF G6

Бренд SF&T

Gigabit Ethernet Switch G3 - 3-х портовый G4 - 4-х портовый G6 - 6-х портовый

Кол-во каналов видео:

0 - нет;

1 - 1 канал;

2 - 2 канала; 4 - 4 канала; 8 - 8 каналов;

10 - 10 каналов; 12 - 12 каналов; 16 - 16 каналов.

N S

Кол-во каналов аудио: пусто

Кол-во каналов - контакты: пусто - нет; 1 - 1 канал; 7 - 4 канала; 15 - 8 каналов.

каналов

управления:

1 канал;

1 канал

и 2 направления;

2 канала; 2 канала

и 2 направления.

1 канал;

1 канал

и 2 направления;

2 канала;

2 канала

и 2 направления;

3 канала; 3 канала

и 2 направления.

5 T / W

Тип

волокна:

S - одномод.,

M - многомод.

Тип

мультиплекс. сигналов: CW - CWDM,

W - WDM.

Тип

прибора:

T - передатчик,

R - приёмник.

Тип

оборудования: N - цифровое, пусто - аналоговое.

Передача

10/100M:

пусто - нет, N - есть.

Рабочая длина волны:

1 - 850 нм;

2 - 1310 нм;

3 - 1550 нм;

4 - 850/1310 нм;

5 - 1310/1550 нм.

Преимущества использования ВОЛС

До недавнего времени традиционным средством передачи видеосигнала сигнала в системах видеонаблюдения являлись коаксиальный кабель и витая пара. Но основным их недостатком являются присущие им сопротивление и емкость, которые ограничивают дальность передачи сигнала. Волоконная оптика предлагает элегантное и экономически выгодное решение. Использование светового луча для передачи сигнала, широкая полоса пропускания позволяют передавать сигнал высокого качества на значительные расстояния без использования усилителей и повторителей.

Основными преимущества использования волоконной оптики являются:

более широкая полоса пропускания (от 100MГц до нескольких гигагерц), чем у медного кабеля (от 3 до 20 MrU);

невосприимчивость к электрическим помехам, отсутствие земляных петель ;

низкие потери при передаче сигнала, ослабление сигнала составляет около 1дБ/км (для коаксиального кабеля RG59 - 30дБ/км для сигнала 10мГц);

не вызывает помех в соседних кабелях или других оптоволоконных кабелях;

увеличение дальности передачи;

хорошее качество передаваемого сигнала;

оптоволоконный кабель миниатюрен и легок.

Принцип работы оптоволоконной линии

Волоконная оптика - технология, в которой в качестве носителя информации используется свет, и не важно, о каком типе информации идет речь - аналоговом или цифровом. Обычно используется инфракрасный свет, а средой передачи служит стекловолокно.

В простейшем варианте исполнения оптоволоконная линия связи состоит из трех компонентов:

волоконно-оптического передатчика для преобразования входного электрического сигнала от источника (например, камеры) в модулированный световой сигнал;

оптоволоконной линии, по которой световой сигнал передается на приемник;

волоконно-оптического приемника, восстанавливающего электрический сигнал, обычно идентичный сигналу источника.

Источником распространяемого по оптическим кабелям света является светодиод (LED) (или полупроводниковый лазер - LD), а кодирование информации осуществляется двухуровневым изменением интенсивности света (0-1). На другом конце кабеля принимающий детектор преобразует световые сигналы в электрические. Волоконная оптика опирается на особый эффект - преломление при максимальном угле падения, когда имеет место полное отражение. Это явление происходит в том случае, когда луч света выходит из плотной среды и попадает в менее плотную среду под определенным углом. Внутренняя жила (нить) оптоволоконного кабеля имеет более высокий показатель преломления, чем оболочка. Поэтому луч света, проходя по внутренней жиле, не может выйти за ее пределы - из-за эффекта полного отражения (рис.1). Таким образом, транспортируемый сигнал идет внутри замкнутой среды, проделывая путь от источника сигнала до его приемника. Остальные элементы кабеля - лишь способ предохранить хрупкое волокно от повреждений внешней средой различной агрессивности.

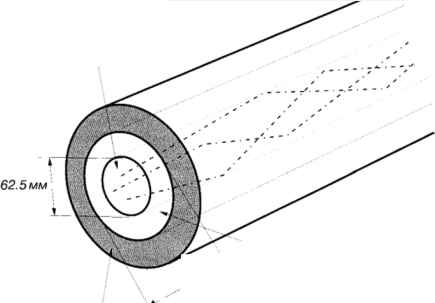

Волоконная жила (нить) с показателем преломления т

Волоконная оболочка с показателем преломления п2

Л >- :> ЛуЗ

Из-за эффекта полного отражения лучи 1, 2 и 3 проходят по внутреннему стекловолокну (п1>пг)

Защитное покрытие

Рис. 1. Волоконная оптика основывается на эффекте полного отражения.

Особенности передачи видеосигналов, данных и звука по оптическому волокну

Для достижения двунаправленности передачи по одному волокну необходимо, чтобы передатчики на разных концах волокна работали на волнах разной длины, например на 850 нм и на 1300 нм соответственно. К каждому концу волокна подсоединяется разветвитель на оптическом мультиплексоре с разделением длин волн (WDM - wavelength division multiplexer), который обеспечивает возможность каждого приемника получать от находящегося на противоположном конце волокна передатчика свет только с нужной длиной волны (например, 850 нм). Нежелательные отражения от передатчика на ближнем конце оказываются в неправильном диапазоне (т.е. 1300 нм) и соответственно отсекаются.

При использовании WDM можно передавать несколько сигналов в одном направлении. Например, применяя комбинацию AM (амплитудная модуляция) и FM (фазовая модуляция) а также WDM на 850 и 1300 нм, без особых проблем обеспечивается передача 4 видеосигналов в одном направлении. Но им присущи все недостатки аналоговых систем: неустойчивость частот, широкая полоса сигнала и, как следствие, небольшая рабочая дистанция.

Амплитудная модуляция с частично подавленной боковой полосой, частотное мультиплексирование (AVSB-FDM, amplitude vestigial sideband modulation, frequency division multiplexing) - еще один тип устройств чрезвычайно привлекательных для передачи видеосигналов. Устройство позволяет передавать до 80 каналов.

В видеонаблюдении чаще используются устройства FM-FDM, позволяющие передавать больше сигналов по одному кабелю. WDM - тип мультиплексирования, который особенно целесообразен для PTZ или пультов управления с матричным коммутатором. Видеосигналы передаются по раздельным оптоволоконным кабелям (один кабель на телекамеру), и только один кабель использует WDM для передачи управляющих данных в противоположном направлении.

Цифровая передача

При использовании оцифровки видеосигнала достигаются неплохие результаты. В простейшем случае видео оцифровывается с дискретностью 10 бит (при этом качество удовлетворяет требованиям вещательного качества) или 8 бит (что более чем достаточно для стандартных задач CCTV). При разрешении 520 - 640 ТВЛ отношение сигнал/шум не хуже 60 дБ. В этом случае никакой вид сжатия не используется.

Более узкая полоса открывает большие возможности по передаче нескольких сигналов по одному волокну.

DWDM-системы (Dense Wave Division Multiplexing) обеспечили увеличение скорости передачи по одному волокну до терабитных величин. В основу системы DWDM положен принцип волнового мультиплексирования с фиксированной сеткой длин волн с шагом 10 нм.

CWDM (coarse wavelength division multiplexer) - упрощенный вариант DWDM. Разделение каналов является неплотным (грубым, coarse). В настоящее время выпускаются CWDM-системы с 16 каналами (в диапазоне волн от 1310 до 1610 нм) с шагом 20 нм.

Последние реализованные технологии позволяют передавать по многомодовому волокну 16 видеоизображений в режиме реального времени (480 ТВЛ), дуплексный канал данных (512 кбит/с) и 4 релейных контакта.

Возможности передачи большого количества видеосигналов и дополнительной информации по минимальному количеству оптических волокон - ценная способность, особенно для систем видеонаблюдения с большой протяженностью. В других случаях, где для применения систем необходима меньшая протяженность и большая разбросанность камер, преимущества не так очевидны, и тогда, в первую очередь, следует рассмотреть использование отдельной волоконной линии для каждого видеосигнала отдельно.

Устройство оптоволоконного кабеля

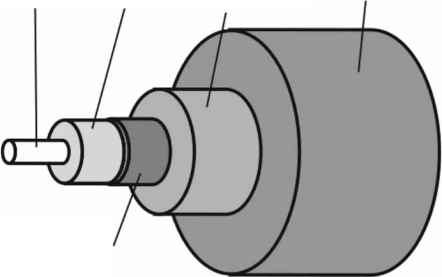

Cердечник (Core) (обычно из стекла, реже - пластик) используется для передачи светового сигнала. Внешний диаметр отражающей оболочки унифицирован для всех типов кабелей и составляет 125±2 мкм. В этот размер входит и 2-3 мкм слой лака, который служит защитой от влаги и связанной с ней коррозии. Первичную механическую прочность и гибкость рассматриваемой конструкции придает защитное покрытие из эпоксиакриолата, часто называемое буфером. Для удобства монтажа его окрашивают в разные цвета. Толщина покрытия составляет 250±15 мкм. Кроме этого, для лучшей защиты волокна и более удобного монтажа разъемов часто применяются конструкции с вторичным буфером диаметром 900 мкм, который без зазора уложен на первичный (рис. 2).

Сердечник (Core)

Отражающая оболочка (Gladding)

Защитное покрытие, буфер (Buffer Coating)

Вторичный буфер

Защитный лак

Рис. 2. Строение оптоволоконного кабеля.
