2.4.3 Описание параметров SERGEANT-2M Параметры изделия можно разделить на 3 группы:

параметры прибор ;

параметры шлейфы ;

параметры области . 2.4.3.1 Группа параметров прибор .

В данную группу входят параметры, определяющие алгоритм передачи и дополнительные параметры при работе изделия в составе СПИ Андромеда. В состав данной группы входят:

Формат ЦС (Формат Центральной Станции) - параметр, определяющий, к какой СПИ Андромеда принадлежит изделие. Таким образом, если в регионе функционирует несколько систем Андромеда , то данный параметр определяет, к какой из них принадлежит изделие. Сообщения от чужой системы центральные станции игнорируют. Формат станции, при программировании, представляется десятичным числом в диапазоне 1792 - 2048. Формат станции можно уточнить в сопроводительной документации на центральную станцию мониторинга.

Значение по умолчанию - 1792;

Версия PAF (алгоритм кодирования) - параметр, определяющий, по какому алгоритму кодируются сообщения передаваемые изделием.

диапазон значений: PAF, NewPAF;

значение по умолчанию: PAF;

Количество кадров - числовой параметр, определяющий количество непрерывных повторений сообщения в посылке, передаваемой на центр мониторинга.

Диапазон значений: от 1 до 255;

значение по умолчанию: 5;

рекомендуемое значение: от 3 до 15;

Количество посылок - параметр, определяющий количество повторений посылок при передаче сообщения на центр мониторинга.

диапазон значений: от 1 до 255;

значение по умолчанию: 3;

рекомендуемое значение: от 2 до 5;

Интервал между посылками - параметр, определяющий временной интервал между окончанием передачи посылки, и началом передачи следующей.

Диапазон значений: от 1 секунды до 255 секунд;

значение по умолчанию: 5 секунд;

рекомендуемое значение: от 5 секунд до 15 секунд;

Интервал автотеста - параметр, определяющий временной интервал, по истечении которого изделие сгенерирует событие Автоматический тест . Интервал переустанавливается при передаче любого события. При установленной опции Разделение на 2 области - событие Автоматический тест будет сгенерировано по обеим областям. Если интервал автотеста установить равным 0, то автоматический тест не передается.

Диапазон значений: от 0 до 5460 минут (91 час);

Значение по умолчанию: 60 минут;

рекомендуемое значение: не менее 5-и минут (в зависимости от загрузки системы).

2.4.3.2 Группа параметров шлейфы .

В данную группу входят параметры, определяющие алгоритм работы шлейфов системы. Для каждого шлейфа определяется: исходное состояние, критерий блокировки, код тревоги, код восстановления, код блокировки, код снятия блокировки, время фильтрации, 24-х часовой шлейф , время на вход и время на выход. Для шлейфа постановки/снятия задается только критерий блокировки и время фильтрации.

Описание параметров группы шлейфы :

Исходное состояние - параметр, определяющий не тревожное состояние шлейфа.

диапазон значений: разомкнут и замкнут;

значение по умолчанию: разомкнут;

Код Тревога - параметр, определяющий код события, передаваемый на ЦСМ при переходе шлейфа из исходного в тревожное состояние, и частоту, на которой будет передаваться данное событие:

Диапазон значений: от AA до XG ;

Код Восстановление - параметр, определяющий код события, передаваемый на ЦСМ при переходе шлейфа из тревожного в исходное состояние, и частоту, на которой будет передаваться данное событие:

диапазон значений: от AA до XG ;

Критерий блокировки - параметр, определяющий число изменений состояния шлейфа за 4 минуты при превышении которого происходит блокировка шлейфа. Шлейф блокируется на 10 минут, т.е. в течение этого времени события от данного шлейфа не обрабатываются.

диапазон значений: от 1 до 255;

значение по умолчанию: 16;

Код Блокировка - параметр, определяющий код события, передаваемый на ЦСМ при блокировании шлейфа (см. параметр критерий блокировки ), и частоту, на которой будет передаваться данное событие:

диапазон значений: от AA до XG ;

Код Снятие блокировки - параметр, определяющий код события, передаваемый на ЦСМ при снятии блокирования шлейфа (см. параметр критерий блокировки ), и частоту, на которой будет передаваться данное событие:

диапазон значений: от AA до XG ;

Время на вход - параметр, определяющий время в течение которого, после нарушения шлейфа, изделие должно быть снято с охраны. Если по истечении времени на вход изделие не было снято с охраны, на центр мониторинга будет передана тревога.

Диапазон значений: от 0 до 1200 секунд (с интервалом в 5 секунд);

значение по умолчанию: 0 секунд;

Время на выход - параметр, определяющий временной интервал с момента постановки изделия на охрану, в течение которого шлейф не опрашивается.

диапазон значений: от 0 до 1200 секунд (с интервалом в 5 секунд);

значение по умолчанию: 0 секунд;

24-х часовой шлейф - опция, при активизации которой шлейф опрашивается в независимости от того, поставлена на охрану или снята с охраны область, к которой принадлежит данных шлейф. При активизации данной опции задержки на вход и на выход не обрабатываются.

Время фильтрации - параметр, определяющий временной интервал с момента нарушения шлейфа, в течение которого шлейф не опрашивается. По истечении времени фильтрации изделие передаст код события, соответствующей состоянию шлейфа. Если параметр Время фильтрации равен 0, то изделие передаст по данному шлейфу только событие о восстановлении шлейфа, когда данное событие произойдет;

Диапазон значений: от 0 до 1200 секунд (с интервалом в 5 секунд);

Значение по умолчанию: 0 секунд; 2.4.3.3 Группа параметров области .

В данную группу входят параметры, определяющие алгоритм обслуживания событий по областям.

В состав данной группы входят:

Разделение на 2 области - флаг, определяющий разделение изделия на две области;

Код Постановка на охрану - параметр, определяющий код события, передаваемый на ЦСМ при постановке области на охрану, и частоту, на которой будет передаваться данное событие:

диапазон значений: от AA до XG ;

Код Снятие с охраны - параметр, определяющий код события, передаваемый на ЦСМ при снятии области с охраны, и частоту, на которой будет передаваться данное событие:

диапазон значений: от AA до XG ;

Код Блокировка - параметр, определяющий код события, передаваемый на ЦСМ при блокировании входа постановки/снятия, и частоту, на которой будет передаваться данное событие:

диапазон значений: от AA до XG ;

Код Снятие блокировки - параметр, определяющий код события, передаваемый на ЦСМ при снятии блокирования входа постановки/снятия, и частоту, на которой будет передаваться данное событие:

диапазон значений: от AA до XG ;

Код Отключение 220 В - параметр, определяющий код события, передаваемый на ЦСМ при отключении основного источника питания, переходе на резервный источник и частоту, на которой будет передаваться данное событие:

диапазон значений: от AA до XG ;

Код восстановление 220 В - параметр, определяющий код события, передаваемый на ЦСМ при восстановлении после отключения основного источника питания, и частоту, на которой будет передаваться данное событие:

Диапазон значений: от AA до XG ;

Код Низкое напряжение - параметр, определяющий код события, передаваемый на ЦСМ при опускании напряжения резервного источника ниже нормы, и частоту, на которой будет передаваться данное событие:

диапазон значений: от AA до XG ;

Код Восстановление напряжения - параметр, определяющий код события, передаваемый на ЦСМ при восстановлении до нормального уровня напряжения резервного источника питания, и частоту, на которой будет передаваться данное событие:

диапазон значений: от AA до XG ;

Код Автоматический тест - параметр, определяющий код события, передаваемый на ЦСМ при генерации изделием события Автотест (см. параметр Интервал автотеста ), и частоту, на которой будет передаваться данное событие:

диапазон значений: от AA до XG ;

Код Ручной тест - параметр, определяющий код события, передаваемый на ЦСМ при нажатии кнопки TEST , и частоту, на которой будет передаваться данное событие:

диапазон значений: от AA до XG ;

Код Прибытие группы задержания - параметр, определяющий код события, передаваемый на ЦСМ при считывании мастер ТМ ключа (при входе в режим программирования данное событие передается лишь один раз - при начале программирования), и частоту, на которой будет передаваться данное событие:

Диапазон значений: от AA до XG ;

Номер объекта - числовой параметр, определяющий код, присвоенный области в рамках СПИ Андромеда .

диапазон значений: от 1 до 7999;

значение по умолчанию: 1;

Шлейфы - группа, в которую заносятся шлейфы, принадлежащие к данной области;

Touch Memory ключи - группа, в которую заносятся Touch Memory ключи, относящиеся к данной области.

2.5 Подключение радиопередатчика. Монтаж изделия на объекте

Изделие позволяет подключать радиопередатчики системы АНДРОМЕДА с применением цифрового интерфейса TR100.

Электропитание радиопередатчиков осуществляется через плату SERGEANT-2M. Общий ток, потребляемый изделием и передатчиками, в режиме передачи не должен превышать 2,5 А.

При использовании радиопередатчиков СПИ АНДРОМЕДА необходимо произвести их настройку (программирование) на рабочие частоты. Программирование радиопередатчиков следует производить, руководствуясь сопроводительной документацией на радиопередатчик и ПРИЗ-SA.

При работе изделия с радиопередатчиком сторонних фирм его настройку необходимо производить согласно комплекту сопроводительной документации.

Радиопередатчики СПИ АНДРОМЕДА устанавливаются в корпус изделия и подключаются к цифровому интерфейсу управления передатчиком (разъем Х6). Установка радиопередатчика проиллюстрирована на рисунке 6.

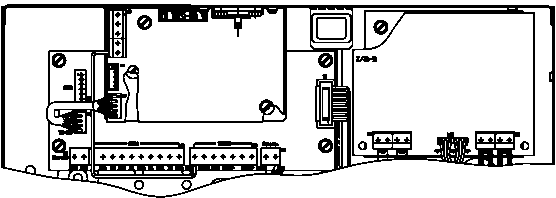

Рисунок 6 - Установка радиопередатчика в корпус изделия

Изделие устанавливается на объекте в отведенное для него место. Выбор места должен учитывать удобство доступа для обслуживания изделия, установку антенны (в случае использования не выносных антенн), необходимость подведения шлейфов и т.д.. Крепление изделия к стене производить, используя технологические отверстия в корпусе. Сеть 220 В 50 Гц и шлейфы в корпус проводить через технологические отверстия в боковых стенках корпуса изделия. Шлейфы на объекте рекомендуется трассировать с применением кабелепроводов или коробов. Не рекомендуется производить прокладку шлейфов совместно с сетевыми проводами и сильноточными сетями.

Не рекомендуется устанавливать изделие в непосредственной близости с силовой электропроводкой, нагревательными приборами и др. источниками мощных индустриальных помех.

Размеры, необходимые для установки изделия на объекте проиллюстрированы на рисунке 7.

-8-j-8 8

О о

Рисунок 7 - Крепежные отверстия изделия

Произведя монтаж изделия, необходимо проверить правильность сборки изделия, убедится в наличие хорошего контакта в клеммных колодках и разъемах изделия.

Убедится в наличии контакта между корпусом радиопередатчика и корпусом изделия, для чего необходимо произвести измерение сопротивления между клеммой заземления (на скобе модуля трансформатора) и металлическим корпусом радиопередатчика (сопротивление не должно превышать 30 Ом).

Подключить шлейфы.

Убедившись в отключенном состоянии сети 220 В 50 Гц и сетевого выключателя изделия, подключить сеть к сетевым клеммам, расположенным на скобе модуля трансформатора.

Установить в корпус изделия аккумуляторную батарею. Варианты установки аккумуляторной батареи проиллюстрированы на рисунке 8. Допускается использование только герметичных аккумуляторных батарей.

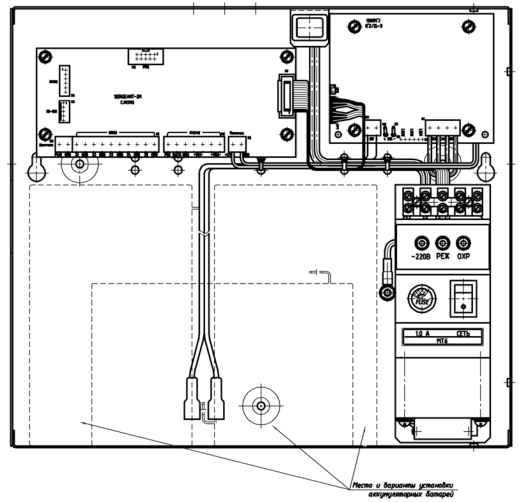

Рисунок 8 - Варианты установки аккумуляторных батарей в корпус изделия

Для подключения аккумуляторной батареи используется кабель АБ-30, подсоединенный в изделии к клеммам АБ модуля К-12/2,0-02. В случае использования двух аккумуляторных батарей, дополнительно необходимо подключить второй кабель АБ-30 (входящий в комплект поставки изделия).

При установке двух аккумуляторов следует обратить внимание на расположение их клеммных соединителей. Они должны быть расположены (как показано на рисунке 8) так, чтобы исключить возможность их замыкания. В корпусе изделия предусмотрен ограничитель, не позволяющий аккумуляторам упираться на модуль трансформатора.

Обязательным, при подключении аккумулятора, является соблюдение полярности подключения. Красный провод кабеля АБ-30 подключается к клемме +АБ модуля

К-12/2,0-02, а черный к клемме -АБ .

2.6 Возможные неисправности

Мне не удается запрограммировать изделие с помощью ПРИЗ-SA

Убедитесь, что версия установленного на ПК программного обеспечения ПРИЗ-SA не ниже версии ПРИЗ-SA 3.0.

Внимательно прочтите сопроводительную документацию на программно-аппаратный комплекс ПРИЗ-SA.

Убедитесь, что программатор подключен к изделию, и что питание изделия включено. Если программатор подключен к изделию, то светодиоды изделия ~220 В , РЕЖ и ОХР , а также светодиод НОРМА на передней панели программатора светятся постоянно.

Проверьте, чтобы программатор был подключен к правильному COM порту. При обмене данных между ПК и программатором светодиод НОРМА должен мигать.

При обмене данных между программатором и изделием светодиод TEST на плате SERGEANT-2M должен мигать с частотой ~ 1 Гц.

События с изделия не поступают на ЦСМ

Убедитесь, что передатчик правильно подключен к изделию (см. п. 2.5. Подключение радиопередатчика).

Проверьте, чтобы передатчик настроен на нужные рабочие частоты.

Убедитесь, чтобы параметр Формат ЦС совпадал с указанным форматом в сопроводительной документации на центральную станцию мониторинга.

Проконтролируйте что светодиод ~220 В не погашен (горит или мигает). В случае если светодиод погашен - изделие обесточено (выключено) - включите изделие.

Нажмите кнопку ТЕСТ и понаблюдайте за светодиодом ТЕСТ (светодиод загорается на время нахождения передатчика в режиме передачи). Событие Ручной тест передается по обеим областям (если установлена опция Разделение на две области ). Событие передается в виде посылок, состоящих из определенного при программировании числа кадров. Посылки повторяются заданное при программировании число раз и через заданный при программировании интервал времени (подробнее организация передачи сообщений описана в Приложении 1. По времени передачи одного события Ручной тест можно оценить то время, которое требуется на передачу каждого события. Все события, происшедшие в момент передачи помещаются в буфер передачи (буфер вмещает 60 событий). При переполнении буфера события будут пропадать. Обратите внимание на рекомендуемые значения параметров Количество кадров , Количество посылок и Интервал между посылками в п. 2.4 Программирование изделия.

Обратите внимание на установленный при программировании изделия параметр Время фильтрации . Если произошло нарушение шлейфа - изделие будет передавать тревожное событие с соответствующим кодом с интервалом, заданным параметром Время фильтрации , до тех пор, пока не произойдет восстановление шлейфа (в случае если этот параметр равен нулю вход рабо-

тает в тригерном режиме - т.е. изделие передает одно тревожное событие и сообщение о восстановлении шлейфа). В случае если Время фильтрации значительно меньше времени, необходимого на передачу одного сообщения, буфер передачи переполнится за очень незначительное время. Рекомендуемое значение параметра Время фильтрации 15 секунд.

Обратите внимание на установленный при программировании изделия параметр Критерий блокировки . Этот параметр введен с целью защиты перегрузки канала связи в случае неисправности шлейфов. Неисправность шлейфов может представлять собой обрыв шлейфа; спонтанное срабатывание выходного реле извещателя, включенного в шлейф; неисправность контактов клеммной колодки изделия и так далее. При блокировании шлейфа изделие игнорирует изменения его состояния в течении 10 минут с момента блокировки. Поэтому, если шлейф блокируется при очень малом числе изменений своего состояния (количество событий высчитываемое за 4 минуты с момента первого события по шлейфу), то это может привести к потере важных событий по данному шлейфу.

У меня не работают Touch Memory ключи

Убедитесь, что при поднесении Touch Memory ключа к считывателю зажигается светодиод на считывателях. Это означает, что Touch Memory ключ успешно считывается.

Запрограммируете Touch Memory ключи с помощью программно-аппаратного комплекса ПРИЗ-SA (см. п. 2.4.1 Программирование с использованием ПРИЗ-SA) или непосредственно на изделии (см. п. 2.4.2 Программирование без использования ПРИЗ-SA). При этом для программирования Touch Memory ключей непосредственно на изделии, в изделие обязательно должен быть запрограммирован Мастер ключ с использованием программно-аппаратного комплекса ПРИЗ-SA.

ПРИЛОЖЕНИЕ А

Передача сообщений

Для уверенного прохождения сообщения на центр мониторинга в системе АНДРОМЕДА при передаче сообщения введена избыточность. Каждое сообщение упаковывается в кадр. Кадры, повторяющиеся непрерывно определяемое при программировании количество раз, образуют посылку (пачку). Посылка на центр мониторинга передается определяемое при программировании количество раз (параметр - количество посылок). Интервал между пачками определяется при программировании изделия. Структура сообщения на центр мониторинга представлена на рисунке 9.

Пачка из 5 кадроО

Передача одного сообщения (3 пачки по 5 кадрод)

Рисунок 9 - Структура сообщения при передаче

Передача сообщения на центр мониторинга осуществляется через радиоканал. Изделие может передавать сообщение по аналоговому и цифровому интерфейсу радиопередатчиков.

Цифровой интерфейс радиопередатчиков - внутрисистемный интерфейс СПИ АНДРОМЕДА , предназначенный для управления работой радиопередатчиков системы. Цифровой интерфейс представляет собой пятипроводный интерфейс, включающий в себя 2 провода питания радиопередатчика (PWR TR100 и GND) и 3 сигнальных провода. Электрические параметры интерфейса совместимы с параметрами ТТЛ логики. Местоположение разъема на плате представлено на рисунке 2, распределение контактов разъема показано на рисунке 10.

Рисунок 10 - Контакты разъема TR100

Выход FR2 - выход переключения радиопередатчика на вторую частоту. Схемотехнически выход реализован по схеме открытый коллектор . Данный выход используется
