Процессор центральной станции Sentinel является сложным радиоэлектронным прибором, разработанным и произведенным в соответствии с обязательными требованиям Государственных и международных стандартов. Для безопасной работы с прибором следует руководствоваться следующими принципами:

1. Во избежание риска поражения электротоком или опасности возгорания эксплуатировать прибор только внутри помещений. Избегать эксплуатации в помещениях с повышенной влажностью, а также попадания жидкости внутрь корпуса компьютера, где установлен процессор. В случае попадания жидкости внутрь корпуса немедленно проконсультироваться с обслуживающей организацией или фирмой-производителем.

2. Внутри корпуса прибора присутствует высокое напряжение, а так же нет обслуживаемых пользователем частей, поэтому открывать крышку прибора и производить работы может только специально обученный персонал.

3. Данное оборудование может использоваться только в питающих сетях переменного тока напряжением 220В частотой 50 Гц, соответствующим ГОСТ 13109-87. Эксплуатация в других питающих сетях запрещена.

4. Заземление корпуса компьютера процессора центральной станции обязательно!

ВНИМАНИЕ!

ПЕРЕД ЛЮБЫМ ПОДКЛЮЧЕНИЕМ ОБЕСТОЧИТЬ ПРИБОР !

1 Описание прибора и его основные характеристики

Процессор центральной станции Sentinel предназначен для сбора, обработки и отображения информации от удаленных объектовых охранно-пожарных контрольных приборов по различным каналам связи. Процессор центральной станции представляет из себя плату (или комбинацию из нескольких плат) процессора, подключаемую к IBM-совместимому компьютеру к PCI (ISA) шине и управляемую при помощи резидентного программного обеспечения (драйвера) М-CARD. Процессор обеспечивает обслуживание до 8000 объектов, отображение принятой информации на экране монитора и на принтере, а так же трансляцию принятых сообщений в специализированное ПО Андромеда . Процессор центральной станции Sentinel обеспечивает работу в следующих каналах связи: радиоканал; проводные телефонные линии; GSM-связь.

1.1 Основные технические характеристики

Таблица 1 - Основные технические параметры

1.2 Условия эксплуатации

1.2.1. Интервал рабочих температур, °С - +5+45

1.2.2. Относительная влажность - до 80% при температуре до +25°С

1.2.3. Атмосферное давление - 86106 кПа (650800 мм.рт.ст.).

1 Определяется при заказе. Для различных процессоров могут быть различные сочетания протоколов. Для точного определения протоколов, поддерживаемых конкретным процессором см. формуляр на изделие.

2 При индивидуальном заказе возможны другие протоколы.

1.3 Условия транспортировки и хранения

1.3.1. При транспортировке руководствоваться следующими требованиями:

1.3.1.1. Интервал температур - -50°С 50°С

1.3.1.2. Относительная влажность - до 95% при температуре 25°С

1.3.1.3. Атмосферное давление - 86..106 кПа

1.3.1.4. Максимальное ускорение, не более - 30 м/с^

1.3.1.5. Максимальные переносимые долговременные вибрации - до 50 Гц

1.3.2. При длительном хранении руководствоваться следующими требованиями:

1.3.2.1. Интервал рабочих температур -0°С 50°С

1.3.2.2. Относительная влажность - до 80% при температуре 25°С

1.3.2.3. Атмосферное давление - 86106 кПа (650800 мм.рт.ст.).

Хранение производить в помещениях свободных от пыли, агрессивных газов, паров кислот и щелочей, других вредных примесей, вызывающих коррозию.

1.4 Описание работы процессора SENTINEL

Процессор может обрабатывать сообщения, приходящие на входы радиоканалов (низкочастотные аналоговые входы) или на входы телефонных линий (модемные входы). Сообщение о событие считается отработанным, когда оно принято, расшифровано, и информация тем или иным способом обработана (распечатана на принтере, экране монитора, передана в ПО Андромеда ).

1.4.1 Принципы работы по телефонным линиям

Процесс дозвона по телефону происходит следующим образом: Объектовый прибор набирает номер одной из телефонных линий, подключенных к центральной станции. Центральная станция после первого звонка снимает трубку и выдает в линию сигнал приветствия (сигнал Handshake) , после чего переходит в режим ожидания сообщения. Таких сигналов приветствия может быть несколько, следующих один за другим. Количество этих сигналов и их последовательность оговаривается при заказе оборудования. Объектовый прибор, получив сигнал приветствия, выдает сообщение в одном из форматов. Причем, если прибор начинает передачу сообщения после определенного (не последнего) сигнала приветствия, то все остальные сигналы приветствия центральной станцией не передаются.

Контроль ошибок в передаваемом сообщении может осуществляться двумя способами - при помощи введения дополнительного байта контрольной суммы (CheckSum), или же при помощи двойной передачи сообщения (DoubleRound). В первом случае в код сообщения добавляется дополнительная информация о целостности сообщения (контрольная сумма), а во втором сообщение передается дважды подряд, и если дважды оказывается одинаковым, то считается центральной станцией правильно принятым. Естественно, что во втором случае прием сообщения занимает в два раза больше времени.

После того, как центральной станцией сообщение признано правильным, она генерирует сигнал прощания (сигнал Kiss-Off) и разрывает связь. Получив данный сигнал, прибор также вешает трубку. Если же полученное сообщение не было признано правильным, то сигнал прощания не формируется и связь разрывается по истечении определенного временного интервала.

Процесс передачи сообщения по телефонной линии проиллюстрирован на рисунке 1.

Рисунок 1 - Процесс передачи сообщений по телефонной линии

Сигналы Handshake и Kiss-Off (сигналы распознавания) обладают одинаковой длительностью (порядка 1 с), и могут быть сгенерированы на разных частотах. В настоящий момент используются сигналы на частотах 1400, 2225 Гц и 2300 Гц, а так же битональный сигнал перехода 1400 в 2300 Гц (английское обозначение LoHi). Применение тех или иных сигналов распознавания зависит от форматов, в которых работают объектовые приборы, от типов и качества телефонных линий и т.д. и т.п.

По умолчанию сигналы приветствия программируются и передаются в линию в следующем порядке: LoHi, 2300 Гц, 1400 Гц.

По умолчанию поддерживаются следующие телефонные форматы: Импульсные -ADEMCO SLOW и HIGH SPEED; SILENT KNIGHT; UNIVERSAL HIGH SPEED; RADIONICS -

на скоростях 10, 20 и 40 pps 1; DTMF; ADEMCO Contact ID; PAF и NPAF. Все перечисленные форматы, кроме трех последних, могут контролировать ошибки как при помощи контрольной суммы, так и при помощи двойной передачи. Процессор центральной станции поддерживает следующий алгоритм контроля ошибок в различных форматах: на один сигнал приветствия программируется при производстве контроль ошибок контрольной суммой, а на другой - двойной передачей. По умолчанию на сигнал приветствия 2300 Гц принимаются сообщения с контрольной суммой, а на сигнал 1400 Гц - с двойной передачей. Данное обстоятельство следует учитывать при программировании объектовых приборов.

Процессор поддерживает работу с разновидностями вышеперечисленных форматов 3+1, 4+1, 3+2 и 4+2. В данном обозначении первая цифра - количество знаков в номере объекта, вторая - количество знаков в коде события. В импульсных и DTMF форматах тип формата зависит от параметров объектовых приборов. В форматах PAF и NPAF используется передача в 4+2. Форматы Contact ID и SIA используют собственную систему передачи данных, которая автоматически ретранслируется в 4+2.

Распознавание типов форматов происходит автоматически. Для уточнения возможностей работы в других форматах следует проконсультироваться с производителем.

Pps - pulse per second (англ.) - импульсов в секунду

1.4.2 Принципы работы по радио

По радио каждый вход поддерживает до 12 различных форматов. По умолчанию процессор центральной станции запрограммирован на работу с форматами PAF и NPAF. При необходимости работы в каких-либо других форматах необходимо проконсультироваться с производителем.

Поскольку радиоканал является однонаправленным - от объекта к центральной станции или ретранслятору, то надежность работы в радиоканале достигается избыточностью. По умолчанию одно сообщение передается в радиоканале 60 раз. Диаграмма, иллюстрирующая процесс передачи приведена на рисунке 2.

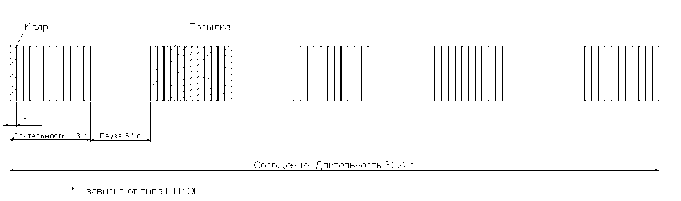

Рисунок 2 - Процесс передачи сообщений по радиоканалу

Каждый кадр несет в себе полную информацию о событии. При получении и расшифровке одного любого кадра из сообщения остальные кадры, несущие ту же информацию, игнорируются. Т.е., если в течение двух минут на вход процессора центральной станции придут два одинаковых сообщения подряд с одного и того же объекта, то последнее сообщение будет проигнорировано. Если же между двумя одинаковыми сообщениями, пришедшими с одного объекта, было третье сообщение, отличное от этих двух, то все сообщения будут приняты.

2 Инсталляция процессора

При поставке оборудования процессор уже установлен в компьютер, а так же установлено и настроено программное обеспечение, управляющее работой центральной станции.

Комплект поставки состоит из:

1) Компьютера с процессором центральной станции Sentinel (без монитора, клавиатуры, мыши)

2) Сетевого кабеля

3) Линковочного соединительного кабеля DB9F-DB9F

4) Четырех телефонных кабелей 6Р4С - 6Р4С (или телефонного кабеля 8Р8С-8Р8С с переходником RJ45-D-SUB 9 для Sentinel ISA и CMS-420)

5) Кабеля Радиоблок-ЦС на два радиовхода (25 или 9 контактов в зависимости от платы).

6) Заглушки COM-порта D-SUB 9

7) Формуляра на оборудование

8) Настоящей инструкции

В данном случае центральная станция протестирована и готова к работе.

При самостоятельном монтаже процессора центральной станции в компьютер (при проведении регламентных работ, замене компьютера и т.д.) руководствуйтесь нижеприведенным регламентом по инсталляции.

2.1 Установка в корпус ПК платы процессора SENTINEL ISA (CMS-420)

Обе модификации центральных станций монтируются в корпус ПК одинаково. Эскиз платы процессора центральной станции Sentinel ISA представлен на рисунке 3, CMS -420 на рисунке 4.

Рисунок 3 - Плата процессора Sentinel ISA

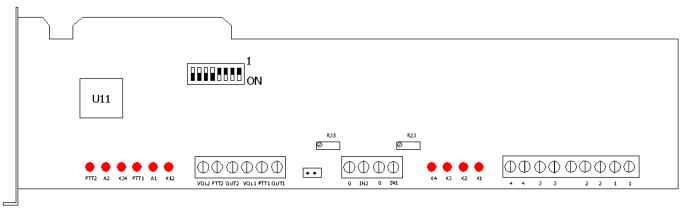

Рисунок 4 - Плата процессора CMS-420

ВНИМАНИЕ!

На рисунке 4 обозначениями ЧИП 1 и ЧИП 2 указаны места для установки чипов, отвечающих за количество и

типы каналов связи. В зависимости от этого чипов может быть 1 или 2

Системные требования к ПК:

1) IBM-совместимый компьютер 386 SX и выше не менее чем с одним свободным ISA-слотом

2) 8 Мб оперативной памяти

3) 3.5 FDD дисковод

4) HDD 16 Мб (рекомендовано FlashHDD)

5) 2 COM-порта (разъем 9 контактов)

6) LPT-порт

Следует вставить плату в один из свободных ISA слотов на системной плате компьютера. Закрепите плату винтом в крепежное отверстие сбоку. Снизу от дна корпуса компьютера смонтируйте подставку под одно-два крепежных отверстия в плате, чтобы избежать ее люфта в разъеме. Проконтролируйте, чтобы под платой не было динамика спикера компьютера. Если он расположен на дне корпуса - перенесите его в другое место, в противном случае мощный магнит динамика может привести к залипанию реле телефонных линий на плате процессора (см. рисунок 5).

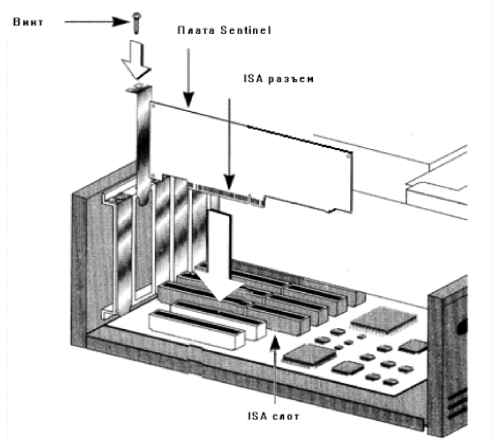

Рисунок 5 - Установка платы процессора в корпус ПК

Для дальнейшего монтажа вам понадобятся:

- разъем D-SUB 9 F (мама) с монтажными проводами

- разъем D-SUB 25 F (мама) с монтажными проводами

ВНИМАНИЕ!

Положение DIP - переключателей может отличаться от показанного на рисунке 3. Для уточнения необходимого положения переключателей свяжитесь с поставщиком

Соедините разъем D-SUB 9 F c клеммной колодкой на плате процессора согласно схеме на рисунке 6.

Рисунок 6 - Соединение телефонных линий

Соедините разъем D-SUB 25 F c клеммной колодкой на плате процессора согласно схеме на рисунке 7.

Рисунок 7 - Подключение радиоканалов Закройте корпус компьютера и подключите внешние разъемы согласно рисунку 8.

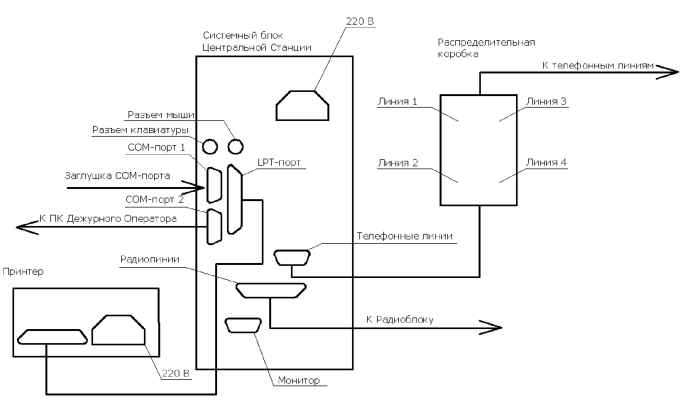

Рисунок 8 - Подключение периферийных устройств к ЦС

ВНИМАНИЕ!

Расположение разъемов ПК может отличаться от приведенного на рисунке 8

На рис. 8 обозначены следующие подключения:

- Подключите Epson-совместимый принтер (матричный, под DOS) - к LPT-порту

- Подключите заглушку COM- порта , к в первому COM- порту

- Подключите кабель Радиоблок - ЦС к разъему Радиолинии , а к выходу радиоблока разъем РБ2К этого кабеля.

- Кабель от распределительной телефонной коробки, подключите к разъему Телефонные линии через переходник с RJ 45 на D-SUB 9.

- Подключите линковочный кабель, идущий к COM-порту компьютера с ПО Андромеда (на рис. 7 не показано), к COM-порту 2 процессора ЦС.

- Подключите принтер и системный блок процессора ЦС к источнику бесперебойного питания.

- Подключите источник бесперебойного питания в сеть.

При последующей установке и тестировании программного обеспечения необходимо подключить монитор и клавиатуру (см. раздел 3). Для дальнейшей нормальной работы процессора ЦС данные устройства не нужны.
