Proximity считыватели PR-EH16

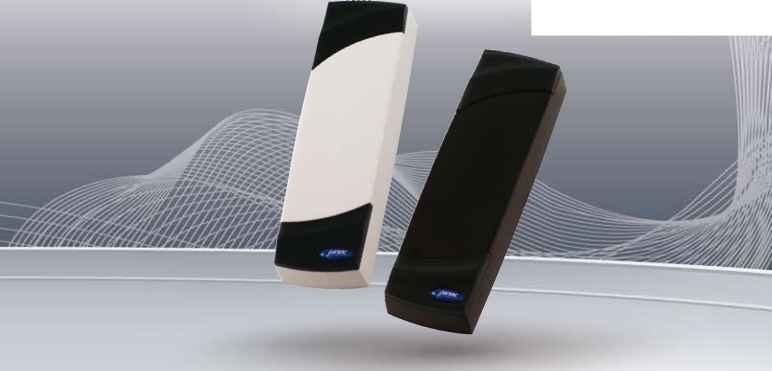

Proximity считыватели серии PR-EH16 предназначены для использования в системах управления доступом, ориентированных на применение интерфейсов Wiegand и Touch Memory. Считыватели снабжены 12-кнопочной клавиатурой и предназначены для использования на точках прохода, требующих повышенного уровня защищенности (доступ по карте + ПИн-код).

поддерживаемые форматы карт

PR-EH16 - карты StandProx (Ангстрем) и SlimProx (EM Marin и аналогичные тонкие карты под прямую печать), брелоки MiniTag, а также карты и брелоки компании HID Corporation.

технические характеристики

Материал

Размеры

Пластик ABS

150х46х22 мм

климатические условия

температура влажность

источник питания

-20 . . . +55 °C

0 . . . 99 % (без конденсата)

напряжение ток

8 - 16 в постоянного тока 80 мА, максимум

Питание считывателя осуществляется от внешнего источника. как правило, таким источником является контроллер, к которому подключается считыватель. для обеспечения максимальной дальности считывания размах (двойная амплитуда) пульсаций питающего напряжения не должен превышать 50 мв.

РАСстояниЕ считывания

Считыватель Тип идентификатора Расстояние чтения PR-A16 карта SlimProx 80 - 120 мм Брелок MiniTag 30 - 50 мм

PR-H16 карта ProxCard II 40 - 80 мм

Брелок ProxKey II 30 - 50 мм

Приведенная выше дальность обеспечивается при напряжении питания считывателя 12...14 в, размахе пульсаций не более 50 мв и отсутствии эфирных помех в полосе сигнала карты (100-:150 кГц).

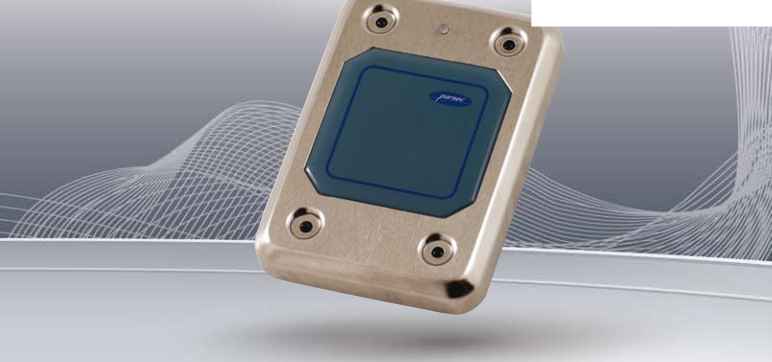

контроллер с proximity считывателем SC-TP15

технические характеристики

Материал

Размеры

нержавеющая сталь 115х80х15 мм

климатические условия

температура Влажность

источник Питания

напряжение ток

-40 . . . +55оC

0 . . . 99 % (без конденсата)

12 В

постоянного тока 120 ма, максимум

Питание контроллера осуществляется от внешнего стабилизированного источника. для обеспечения максимальной дальности считывания размах (двойная амплитуда) пульсаций питающего напряжения не должен превышать 50 мВ.

Расстояние считывания

тип идентификатора

карта SlimProx 30 - 50 мм

Брелок MiniTag 10 - 20 мм

Приведенная выше дальность обеспечивается при напряжении питания считывателей 12...14 В, размахе пульсаций не более 50 мВ и отсутствии эфирных помех в полосе сигнала карты (100-г150 кГц).

контроллер SC-TP15 предназначен для создания простых автономных систем контроля доступа на базе бесконтактных ключей, выполненных по технологии proximity. такие ключи могут быть выполнены в виде карт или в виде брелоков, которые удобно носить на связке с ключами от дома или автомобиля. считыватель контроллера работает с картами StandProx (Ангстрем), SlimProx (EM Marin и аналогичные тонкие карты под прямую печать), а также с брелоками MiniTag.

корпус контроллера выполнен из нержавеющей стали (толщина корпуса 1,5 мм), что обеспечивает возможность его установки в местах с повышенным риском вандализма, а расширенный температурный диапазон позволяет рекомендовать его для уличной установки.

основные возможности контроллера:

- База данных на 40 пользователей + 2 мастер - ключа.

- звуковая и световая индикация состояния контроллера.

- Полная поддержка всех функций контроля прохода

- Подключение дверного контакта, кнопки запроса на выход, контроль состояния двери.

- использование любых типов электрически управляемых замков.

- наличие функции блокировки контроллера при попытке подбора кода ключа.

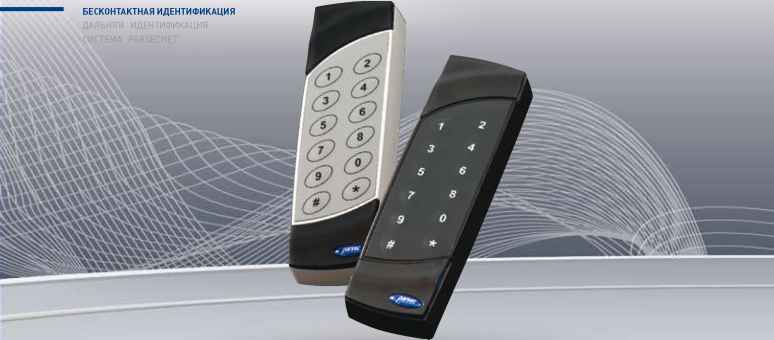

контроллер с proximity считывателем и клавиатурой SC-TP16

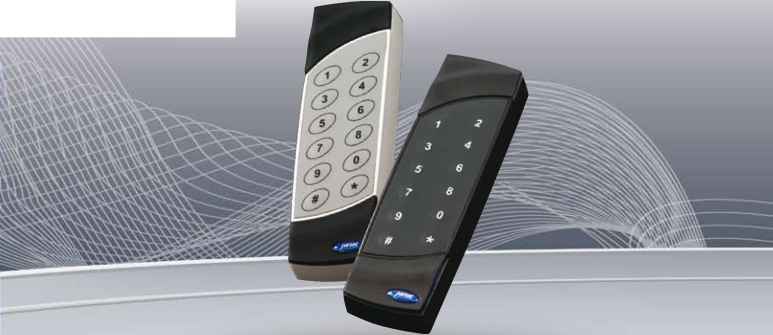

контроллер SC-TP16 предназначен для построения автономных систем контроля доступа на базе proximity технологии. Считыватель контроллера работает с идентификаторами формата EM Marin.

Богатые функциональные возможности позволяют использовать этот контроллер для решения широкого спектра задач: от ограничения доступа в частных домах и коттеджах, до организации проходных на небольших предприятиях. наличие клавиатуры позволяет повысить уровень секретности при доступе в особо охраняемые помещения.

ОСновнЫЕ возможности контроллера:

- База данных на 512 пользователей.

- три варианта режима доступа: только по ключу, по ключу или коду, либо по ключу и коду.

- возможность подключения второго выносного считывателя для организации двухстороннего прохода.

- Полная поддержка всех функций контроля прохода.

- использование любых типов электрически управляемых замков.

- наличие функции охранной сигнализации с возможностью использования дополнительного охранного датчика.

- функция блокировки для ограничения доступа в помещение.

- возможность цифрового управления замком для повы шения стойкости при несанкционированном доступе.

технические характеристики

Материал

Размеры

Пластик ABS

150х46х22 мм

климатические условия

температура влажность

-20 . . . +55 оC

0 . . . 99 %

(без конденсата)

источник питания

напряжение ток

12 в

постоянного тока 100 мА, максимум

Питание считывателей осуществляется от внешнего стабилизированного источника. для обеспечения максимальной дальности считывания размах (двойная амплитуда) пульсаций питающего напряжения не должен превышать 50 мв.

расстояние считывания

тип идентификатора

карта SlimProx 60 - 90 мм

Брелок MiniTag 30 - 50 мм

Приведенная выше дальность обеспечивается при напряжении питания считывателей 12...14 в, размахе пульсаций не более 50 мв и отсутствии эфирных помех в полосе сигнала карты (100-г150 кГц).

контроллер с proximity считывателем SC-TP19

технические характеристики

Материал

Размеры

Пластик ABS 150х46х22 мм

климатические условия

температура Влажность

-20 . . . +55 оС

0 ...99 %

(без конденсата)

источник Питания

напряжение ток

12 В

постоянного тока 120 ма, максимум

Питание считывателей осуществляется от внешнего стабилизированного источника. для обеспечения максимальной дальности считывания размах (двойная амплитуда) пульсаций питающего напряжения не должен превышать 50 мВ.

Расстояние считывания

тип идентификатора

карта SlimProx 60 - 90 мм

Брелок MiniTag 30 - 50 мм

Приведенная выше дальность обеспечивается при напряжении питания считывателей 12...14 В, размахе пульсаций не более 50 мВ и отсутствии эфирных помех в полосе сигнала карты (100-: 150 кГц).

контроллер SC-TP19 предназначен для создания простых автономных систем контроля доступа на базе бесконтактных ключей, выполненных по технологии proximity. такие ключи могут быть выполнены в виде карт или в виде брелоков, которые удобно носить на связке с ключами от дома или автомобиля. считыватель контроллера работает с картами StandProx (Ангстрем), SlimProx (EM Marin и аналогичные тонкие карты под прямую печать), а также с брелоками MiniTag.

Элегантный дизайн, простота установки и эксплуатации позволяют использовать контроллер для организации недорогих однодверных систем. Герметичность конструкции и корпус, выполненный из ударопрочного пластика, позволяют использовать контроллер как внутри помещений, так и в уличных условиях.

основные возможности контроллера:

- База данных на 40 пользователей + 2 мастер - ключа.

- звуковая и световая индикация состояния контроллера.

- Полная поддержка всех функций контроля прохода -подключение дверного контакта, кнопки запроса на выход, контроль состояния двери.

- использование любых типов электрически управляемых замков.

- наличие функции блокировки контроллера при попытке подбора кода ключа.

дальняя идентификация

система дальней идентификации является российской разработкой, использующей современные инновационные технологии бесконтактной идентификации и обеспечивает уникальные в своем классе технические характеристики. система предназначена для решения широкого спектра задач в самых различных областях: идентификация автотранспорта, системы безопасности, логистика, складской учет, автоматизация производств и т.д.

Общие сведения

Система дальней идентификации предназначена для использования в приложениях, где требуется обнаруживать и отслеживать снабженные активными метками объекты на больших расстояниях от 5-- 7 до 50-- 100 метров, в зависимости от типа используемых антенн.

Примерами таких приложений могут быть:

- Автомобильные въезды, оборудованные автоматическими воротами или шлагбаумами;

- Охраняемые автомобильные стоянки;

- въезды на платные автомобильные дороги;

- Системы мониторинга контейнеров на площадках для хранения;

- А также другие аналогичные приложения.

основные характеристики

Система идентификации использует активные метки с автономным батарейным питанием, которые могут крепиться на объекты мониторинга или использоваться как брелоки, носимые на связке ключей.

Чтение меток осуществляет считыватель, который передает необходимую информацию на хост-систему, в качестве которой может быть контроллер системы управления доступом, персональный компьютер или специализированный микропроцессорный контроллер.

Система работает в нелиценизируемом диапазоне 2,45 ГГц, что, наряду с минимальной излучаемой мощностью, позволяет использовать ее без разрешения на выделение частотного диапазона.

Считыватель выполнен двухканальным, что снижает удельную стоимость одного канала считывания по сравнению с существующими аналогами, а в случае применения в системах управления доступом обеспечивает разрешение противоречий и коллизий, которое в аналогах принципиально невозможно без использования дополнительных аппаратно-программных средств.

отличительные особенности

Отличительными особенностями системы являются:

- уникальный механизм антиколлизии, позволяющий контролировать в поле считывателя одновременно до ста и более меток;

- наличие в считывателе одновременно двух каналов с двумя выносными антеннами, что позволяет существенно снизить конечную стоимость системы;

- Программно регулируемая дальность считывания раздельно по каждому из каналов;

- Полностью герметичное исполнение корпуса считывателя, позволяющее использовать его в уличных условиях;

- наличие встроенной программируемой логики отработки меток при использовании в системах управления доступом;

- дополнительные входы считывателя для подключения датчиков автоматики ворот или шлагбаумов;

- комбинированные метки (активный плюс пассивный), обеспечивающие одновременное использование метки как для дальней идентификации, так и для обычного доступа в помещения;

- три варианта крепления метки для разных вариантов инсталляции;

- возможность быстрой замены батарейки метки в процессе эксплуатации, что выгодно отличает ее от аналогичных устройств;

- наличие энергонезависимого буфера транзакций для мониторинга объектов в режиме off-line. для идентификации времени транзакций считыватель снабжен встроенными часами реального времени.

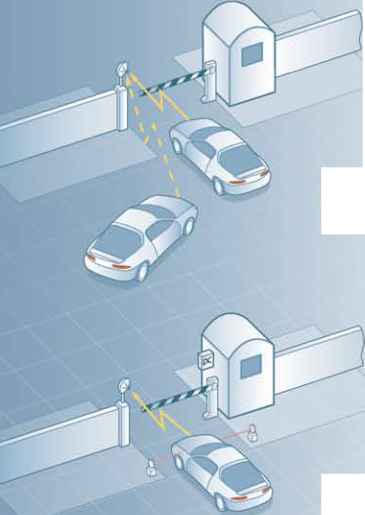

Схема 1.

СИСШМЛ БЕЗДАТг<ИКОВ АВТОМАТИКИ

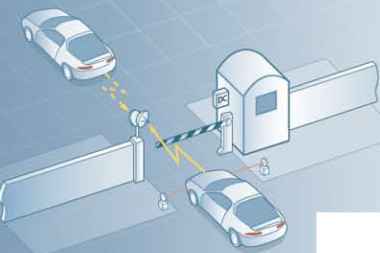

СИСТЕМ А С ДАТЧИКАМ АВТОМАТИКИ

Схема 3.

ДВУХ КАНАЛЬНАЯ СИСТЕМА СЧИТЫВАНИЯ

Считыватель PR-G07

в комплект поставки входит считыватель, состоящий из блока электроники и внешних антенн.

считыватель

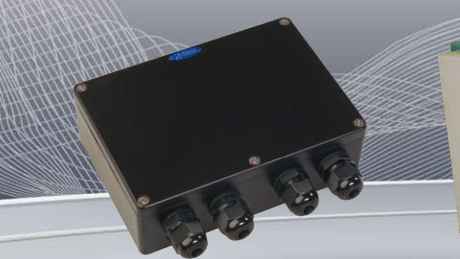

Считыватель выполнен в полностью герметичном корпусе, предназначенном для уличной установки. для подключения внешних устройств считыватель снабжен четырьмя многожильными сигнальными кабелями, выведенными через гермовводы. два из них предназначены для подключения выносных антенн к считывателю и два для сопряжения с контроллером и/или Пк.

Один кабель используется для подключения к хосту (Пк, контроллеру системы доступа и так далее) и подачи на считыватель питания, а второй кабель предназначен для подключения датчиков автоматики ворот при работе в составе системы управления доступом. каждый канал считывателя может обслуживать два датчика автоматики ворот (шлагбаума):

- датчик наличия автомобиля в зоне ворот (например, инфракрасный барьер);

- датчик состояния ворот (шлагбаума).

для обеспечения корректной работы в составе системы доступа считыватель имеет встроенную (программируемую на объекте) логику обработки принимаемых кодов (серийных номеров) меток, а также входы датчиков автоматики ворот (шлагбаума) для каждого из каналов.

Механизм антиколлизии позволяет считывателю фиксировать несколько меток, одновременно попадающих в зону считывания, то есть когда в процессе обмена считывателя с метками возникает ситуация, традиционно именуемая в системах идентификации коллизией .

для интеграции считывателей в системы заказчика поставляется комплект разработчика (SDK) с необходимыми библиотеками (DLL), примерами их использования и документацией.

антенны

в комплекте со считывателем поставляются две выносные антенны, подключаемые к считывателю через соответствующие коаксиальные разъемы. Антенны рассчитаны на уличное использование. для удобства крепления и позиционирования антенн используется специальный поворотный кронштейн.

Штатные антенны позволяют отслеживать метки на расстояниях от 20 до 50 метров, в зависимости от условий установки. При использовании заказных антенн расстояние увеличивается - от 50 до 100 метров.

6151014

Метки ActiveTag, ActiveTag.I

Метки предназначены для идентификации объектов различной физической природы и конструкции. для удобства их использования каждая метка ActiveTag поставляется с тремя типами основания корпуса:

для крепления на двухсторонней липкой ленте;

для ношения на связке ключей; для крепления к объекту с помощью двух саморе-зов.

Вариант метки для ношения на связке ключей имеет дополнительный встроенный пассивный идентификатор с рабочей частотой 125 кГц, что позволяет ее использовать как на точках прохода с дальней идентификацией, так и со стандартными считывателями систем доступа. В стандартном исполнении низкочастотная метка имеет формат EM Marin, широко распространенный в системах доступа. По заказу активная метка может также комплектоваться пассивными идентификаторами, совместимыми с форматом карт HID.

Метка ActiveTag.I предназначена для работы в уличных условиях. Это стало возможно за счет использования герметичной конструкции корпуса и специальной морозостойкой литиевой батареи. конструктивные особенности данных меток позволяют использовать их при отрицательных температурах, до -40 ос.
