Считыватели PR-P03E предназначены для работы с интерактивными (read/write) картами на частоте 13,56 МГц. в зависимости от модификации, считыватели могут иметь интерфейсы RS-232, RS-485, Wiegand 26.

Считыватели выполнены в виде OEM модуля. С учетом того, что плата при необходимости может быть сложена пополам, считыватель может быть размещен в самых различных конструктивах.

поддерживаемые форматы карт

- Mifare Classic 1к и 4к;

- Mifare Ultralight;

- Mifare ProX;

- ISO 15693 (под заказ);

- ISO 14443A, часть 3 и часть 4 (под заказ);

- ISO 14443B, часть 3 и часть 4 (под заказ);

- i-Code (под заказ).

для создания компьютерных приложений, работающих со считывателями PR-P03E, имеется специальная динамическая библиотека (DLL) разработчика. При работе с картами MIFARE® обеспечивается совместимость с Basic Function Library компании NXP Semiconductors (Philips). Считыватели также имеют возможность обновления по считывателей (Firmware Upgrade).

технические характеристики

Общие параметры Размеры

135х60х15 мм в обычном состоянии 68х60х20 мм сложен пополам

климатические условия

температура влажность

источник питания

напряжение ток

0...+55оC

0 . . . 90 %

(без конденсата)

9 - 14 в

постоянного тока 150 мА, максимум

Питание считывателей с интерфейсами RS-232 и RS-485 осуществляется от внешнего стабилизированного источника питания с максимально допустимым размахом пульсаций (двойная амплитуда) не более 100 мв.

расстояние считывания

Считыватели обеспечивают работу с идентификатором на расстоянии от 10 до 50 мм (в зависимости от типа идентификатора), при поднесении его параллельно плоскости антенны.

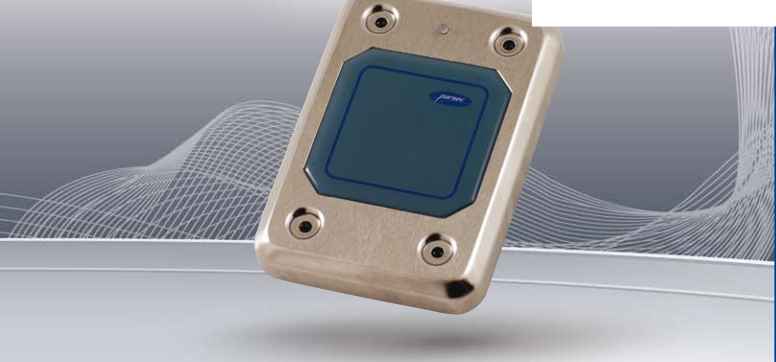

считыватели PR-P05

для идентификаторов 13,56 МГц

технические характеристики

Материал

Размеры

нержавеющая сталь

115х80х15 мм

климатические условия

температура Влажность

источник питания

напряжение ток

-40 . . . +55 °C

0 . . . 99 % (без конденсата)

9 - 16 В

постоянного тока 180 ма, максимум

Питание считывателя осуществляется от внешнего источника. как правило, таким источником является контроллер, к которому подключается считыватель. для обеспечения максимальной дальности считывания размах (двойная амплитуда) пульсаций питающего напряжения не должен превышать 50 мВ.

Расстояние считывания

считыватель обеспечивает работу с идентификатором на расстоянии от 20 до 40 мм (в зависимости от типа идентификатора), при поднесении его параллельно плоскости считывателя.

считыватели серии PR-P05 предназначены для работы с интерактивными (read/write) картами на частоте 13,56 МГц. считыватель может использоваться как в системах, поддерживающих протоколы Touch Memory и Wiegand 26, так и в составе сетевой системы Parsec®.

Данные считыватели в большей степени предназначены для использования в системах безопасности, в том числе и в составе интегрированной системы ParsecNET. корпус считывателей PR-P05 выполнен из нержавеющей стали (толщина корпуса 1,5 мм), что обеспечивает возможность установки в местах с повышенным риском вандализма, а расширенный температурный диапазон позволяет рекомендовать их для уличной установки.

поддерживаемые форматы карт

- Mifare Classic 1к и 4к;

- Mifare Ultralight;

- Mifare ProX;

- ISO 15693 (под заказ);

- ISO 14443A, часть 3 и часть 4 (под заказ);

- ISO 14443B, часть 3 и часть 4 (под заказ);

- i-Code (под заказ).

для создания компьютерных приложений, работающих со считывателями PR-P05, имеется специальная динамическая библиотека (DLL) разработчика. При работе с картами MIFARE® обеспечивается совместимость с Basic Function Library компании NXP Semiconductors (Philips). считыватели также имеют возможность обновления По считывателей (Firmware Upgrade).

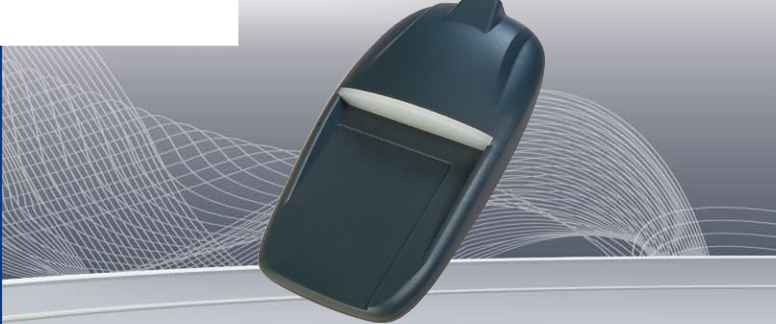

Cчитыватели PR-P08

для идентификаторов 13,56 МГц

Считыватели PR-P08 предназначены для работы с интерактивными (read/write) картами на частоте 13,56 МГц. Считыватели имеют выходной интерфейс USB и предназначены для подключения к Пк в качестве настольного считывателя.

поддерживаемые форматы карт

- Mifare Classic 1к и 4к;

- Mifare UltraLight;

- Mifare ProX;

- ISO 15693 (под заказ);

- ISO 14443A, часть 3 и часть 4 (под заказ);

- ISO 14443B, часть 3 и часть 4 (под заказ);

- i-Code (под заказ).

для создания компьютерных приложений, работающих со считывателями PR-P08, имеется специальная динамическая библиотека (DLL) разработчика. При работе с картами MIFARE® обеспечивается совместимость с Basic Function Library компании NXP Semiconductors (Philips). Считыватели также имеют возможность обновления ПО считывателей (Firmware Upgrade).

технические характеристики

Материал

Размеры

Пластик ABS 175х80х22 мм

климатические условия

температура влажность

0...+55оC

0 . . . 90 %

(без конденсата)

источник питания

напряжение ток

от шины USB 200 мА, максимум

расстояние считывания

Считыватели обеспечивают работу с идентификатором на расстоянии от 10 до 50 мм (в зависимости от типа идентификатора), при поднесении его параллельно плоскости корпуса.

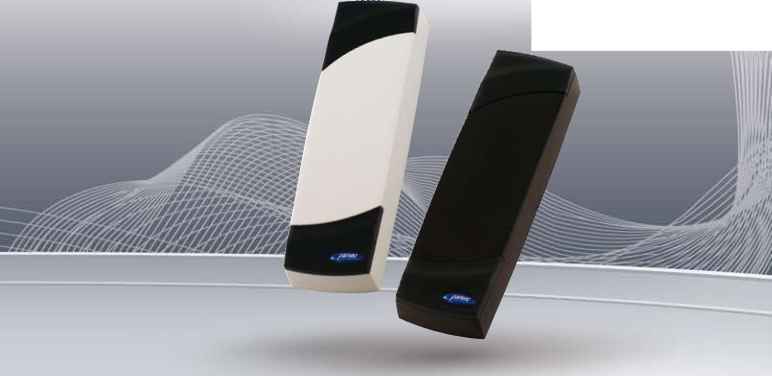

считыватели PR-P09

для идентификаторов 13,56 МГц

технические характеристики

Материал

Размеры

Пластик ABS

150х46х22 мм

климатические условия

температура Влажность

-20. . . +55 оC

0...99 %

(без конденсата)

источник Питания

напряжение ток

9 - 16 В

постоянного тока 180 ма, максимум

Питание считывателя осуществляется от внешнего источника. как правило, таким источником является контроллер, к которому подключается считыватель.

для обеспечения максимальной дальности считывания размах (двойная амплитуда) пульсаций питающего напряжения не должен превышать 50 мВ.

Расстояние считывания

считыватели обеспечивают работу с идентификатором на расстоянии от 20 до 50 мм (в зависимости от типа идентификатора), при поднесении его параллельно плоскости корпуса.

считыватели PR-P09 предназначены для работы с интерактивными (read/write) картами на частоте 13,56 МГц. Cчитыватели используются в составе интегрированной системы ParsecNET или других системах, поддерживающих протоколы Wiegand 26 или Touch Memory.

считыватели выполнены в современном корпусе и прекрасно вписываются даже в самый изысканный интерьер.

поддерживаемые форматы карт

- Mifare Classic 1к и 4к;

- Mifare UltraLight;

- Mifare ProX;

- ISO 15693 (под заказ);

- ISO 14443A, часть 3 и часть 4 (под заказ);

- ISO 14443B, часть 3 и часть 4 (под заказ);

- i-Code (под заказ).

для создания компьютерных приложений, работающих со считывателями PR-P09, имеется специальная динамическая библиотека (DLL) разработчика. При работе с картами MIFARE® обеспечивается совместимость с Basic Function Library компании NXP Semiconductors (Philips). считыватели также имеют возможность обновления По считывателей (Firmware Upgrade).

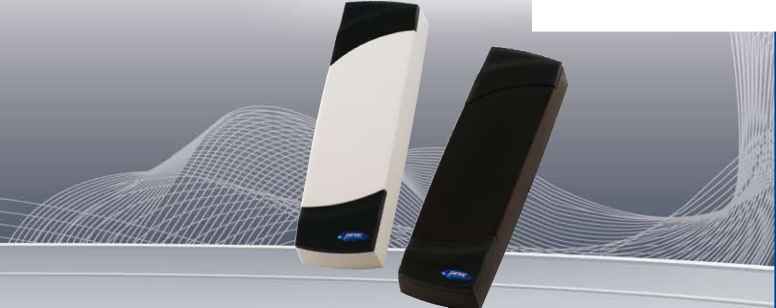

Считыватели PR-P16

для идентификаторов 13,56 МГц

Считыватели серии PR-P16 предназначены для работы с интерактивными (read/write) картами на частоте 13,56 МГц. Считыватель может использоваться как в системах, поддерживающих протоколы Touch Memory и Wiegand 26, так и в составе сетевой системы Parsec®.

данные считыватели в большей степени предназначены для использования в системах безопасности, в том числе и в составе интегрированной системы ParsecNET. данные считыватели снабжены 12-кнопочной клавиатурой и предназначены для использования на точках прохода, требующих повышенного уровня защищенности (доступ по карте и ПИн-коду).

поддерживаемые форматы карт

- Mifare Classic 1к и 4к;

- Mifare UltraLight;

- Mifare ProX;

- ISO 15693 (под заказ);

- ISO 14443A, часть 3 и часть 4 (под заказ);

- ISO 14443B, часть 3 и часть 4 (под заказ);

- i-Code (под заказ).

для создания компьютерных приложений, работающих со считывателями PR-P16, имеется специальная динамическая библиотека (DLL) разработчика. При работе с картами MIFARE® обеспечивается совместимость с Basic Function Library компании NXP Semiconductors (Philips). Считыватели также имеют возможность обновления ПО считывателей (Firmware Upgrade).

технические характеристики

Материал

Размеры

Пластик ABS

150х46х22 мм

климатические условия

температура влажность

источник питания

напряжение ток

-20 . . . +55 °C

0 . . . 99 % (без конденсата)

9 - 16 в

постоянного тока 180 мА, максимум

Питание считывателя осуществляется от внешнего источника. как правило, таким источником является контроллер, к которому подключается считыватель. для обеспечения максимальной дальности считывания размах (двойная амплитуда) пульсаций питающего напряжения не должен превышать 50 мв.

расстояние считывания

Считыватель обеспечивает работу с идентификатором на расстоянии от 30 до 50 мм (в зависимости от типа идентификатора), при поднесении его параллельно плоскости считывателя.

источник Питания

напряжение ток

8 - 16 В

постоянного тока 80 ма, максимум

Питание считывателей осуществляется от внешнего источника. как правило, таким источником является контроллер, к которому подключается считыватель.

для обеспечения максимальной дальности считывания размах (двойная амплитуда) пульсаций питающего напряжения не должен превышать 50 мВ.

Расстояние считывания

считыватель тип идентификатора Расстояние чтения

PR-EH03

PR-M03

карта SlimProx Брелок MiniTag карта ProxCard II Брелок ProxKey II

карта FLEX Card

Брелок ASK116T

80 - 120 мм

30 - 50 мм 80 - 120 мм 40 - 60 мм 80 - 120 мм 40 - 60 мм

Приведенная выше дальность обеспечивается при напряжении питания считывателей 12...14 В, размахе пульсаций не более 50 мВ и отсутствии эфирных помех в полосе сигнала карты (100-г150 кГц).

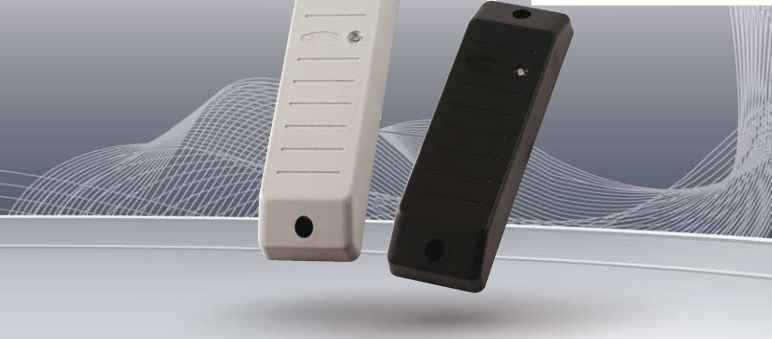

Proximity считыватели PR-EH03, PR-M03

считыватели proximity карт PR-EH03 и PR-M03 предназначены для использования в системах управления доступом, ориентированных на применение интерфейсов Wiegand и Touch Memory.

поддерживаемые форматы карт

PR-EH03 - карты StandProx (Ангстрем) и SlimProx (EM Marin и аналогичные тонкие карты под прямую печать), брелоки MiniTag, а также карты и брелоки компании HID Corporation. PR-M03 - карты и брелоки компании Motorola.

технические характеристики

Материал

Размеры

Пластик ABS 150х46х22 мм

климатические условия

температура Влажность

-20 . . . +55 оC

0 ...99 %

(без конденсата)

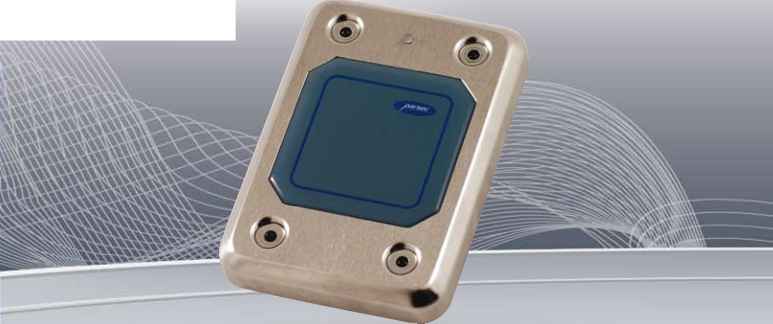

Proximity считыватели PR-EH05

Считыватели proximity карт PR-EH05 предназначены для использования в системах управления доступом, ориентированных на применение интерфейсов Wiegand и Touch Memory.

поддерживаемые форматы карт

PR-A05 - карты StandProx (Ангстрем) и SlimProx (EM Marin и аналогичные тонкие карты под прямую печать), брелоки MiniTag, а также карты и брелоки компании HID Corporation.

корпус считывателей выполнен из нержавеющей стали (толщина корпуса 1,5 мм), что обеспечивает возможность их установки в местах с повышенным риском вандализма, а расширенный температурный диапазон позволяет рекомендовать их для уличной установки.

технические характеристики

Материал

Размеры

нержавеющая сталь

115х80х15 мм

климатические условия

температура влажность

-40 . . . +55 оC

0 . . . 99 % (без конденсата)

источник питания

напряжение ток

8 - 16 в

постоянного тока 80 мА, максимум

Питание считывателей осуществляется от внешнего источника. как правило, таким источником является контроллер, к которому подключается считыватель. для обеспечения максимальной дальности считывания размах (двойная амплитуда) пульсаций питающего напряжения не должен превышать 50 мв.

РАСстояниЕ считывания

Считыватель тип идентификатора Расстояние чтения PR-EH05 карта SlimProx 30 - 50 мм Брелок MiniTag 10 - 20 мм

карта ProxCard II 30 - 50 мм

Брелок ProxKey II 20 - 30 мм

Приведенная выше дальность обеспечивается при напряжении питания считывателей 12...14 в, размахе пульсаций не более 50 мв и отсутствии эфирных помех в полосе сигнала карты (100-г150 кГц).

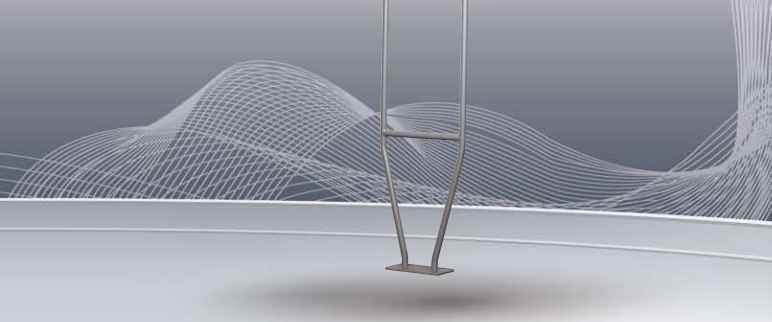

Proximity считыватели PR-A07

климатические условия

Блок электроники антенный модуль

температура 0 . . . +55 оC -40 . . . +55 оC

Влажность 0 . . . 90 % 0 . . . 99 %

(без конденсата)

источник Питания

Питание считывателей осуществляется от внешнего стабилизированного источника питания. При этом максимально допустимый размах (двойная амплитуда) пульсаций питающего напряжения не должен превышать 50 мВ.

напряжение ток

12 - 14 В

постоянного тока 750 ма, максимум

Расстояние считывания

тип идентификатора карта SlimProx Брелок MiniTag

Расстояние чтения

700 - 850 мм 300 - 450 мм

Приведенная выше дальность обеспечивается при поднесении идентификатора параллельно плоскости антенны, напряжении питания считывателей 12...14 В, размахе пульсаций не более 50 мВ и отсутствии эфирных помех в полосе сигнала карты (100-г150 кГц).

считыватели proximity карт PR-A07 предназначены для использования в системах управления доступом, ориентированных на применение интерфейсов Wiegand и Touch Memory. считыватели используются с картами StandProx (Ангстрем) и SlimProx (EM Marin и аналогичные тонкие карты под прямую печать), а также с брелоками MiniTag.

считыватели PR-A07 имеют увеличенную дальность считывания, что позволяет их использовать для идентификации в местах, где поднесение карты непосредственно к считывателю представляется затруднительным. например, на въездах на стоянки, где порой бывает сложно дотянуться до считывателя.

технические характеристики конструкция

считыватели PR-A07 выполнены в виде двух блоков: антенного модуля и блока электроники. антенный модуль, в котором отсутствуют активные электронные компоненты, оптимально приспособлен для использования в уличных условиях.

конструктивно антенный модуль выполнен в виде стойки из крашеного металла. Габаритные размеры - 1515х480 мм.

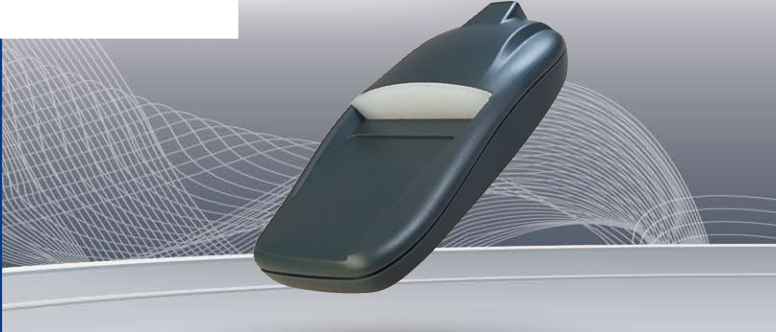

Считыватели PR-EH08, PR-T08

Считыватели proximity карт PR-EH08 и PR-Т08 предназначены для непосредственного ввода кода контактных и бесконтактных proximity идентификаторов в компьютер через USB-порт Пк.

поддерживаемые форматы карт

PR-EH08 - карты StandProx (Ангстрем) и SlimProx (EM Marin и аналогичные тонкие карты под прямую печать), брелоки MiniTag, а также карты и брелоки компании HID Corporation.

PR-T08 - ключи типа Touch Memory DS1990A.

Считыватели могут использоваться:

- в системах управления доступом для занесения кодов карт в базу данных.

- для ограничения доступа к компьютеру (в системах компьютерной безопасности).

- в платёжных системах для идентификации счёта пользователя по карте, и так далее.

- для создания компьютерных приложений, работающих со считывателями PR-EH08 и PR-Т08, имеется специальная библиотека разработчика.

технические характеристики

Материал

Размеры

Пластик ABS

175х80х22 мм

климатические условия

температура влажность

0...+55оC

0 . . . 90 %

(без конденсата)

источник питания

Питание считывателей осуществляется от USB-порта

расстояние считывания

Считыватели PR-EH08 обеспечивают считывание кода карты с расстояния от 10 до 40 мм (в зависимости от типа карты или брелока) при поднесении идентификатора параллельно плоскости корпуса.

Считыватели PR-Т08 обеспечивают считывание кода при поднесении ключа непосредственно к контактору, находящемуся на верхней части корпуса.

технические характеристики

Материал

Размеры

Пластик ABS

150х46х22 мм

климатические условия

температура Влажность

-20 . . . +55 °C

0 . . . 99 % (без конденсата)

источник Питания

напряжение 8 - 16 В постоянного тока

ток

80 ма, максимум

Питание считывателя осуществляется от внешнего источника. как правило, таким источником является контроллер, к которому подключается считыватель. для обеспечения максимальной дальности считывания размах (двойная амплитуда) пульсаций питающего напряжения не должен превышать 50 мВ.

Расстояние считывания

карта SlimProx Брелок MiniTag

80 - 120 мм 30 - 50 мм

Приведенная выше дальность обеспечивается при напряжении питания считывателя 12...14 В, размахе пульсаций не более 50 мВ и отсутствии эфирных помех в полосе сигнала карты (100-г150 кГц).

Proximity считыватели PR-EH09

Proximity считыватели серии PR-A09 предназначены для использования в системах управления доступом, ориентированных на применение интерфейсов Wiegand и Touch Memory. считыватели используются с картами StandProx (ангстрем) и SlimProx (EM Marin и аналогичные тонкие карты под прямую печать), с брелоками MiniTag, а также карты и брелоки компании HID Corporation.

данные считыватели выполнены в современном корпусе и прекрасно вписываются даже в самый изысканный интерьер.
